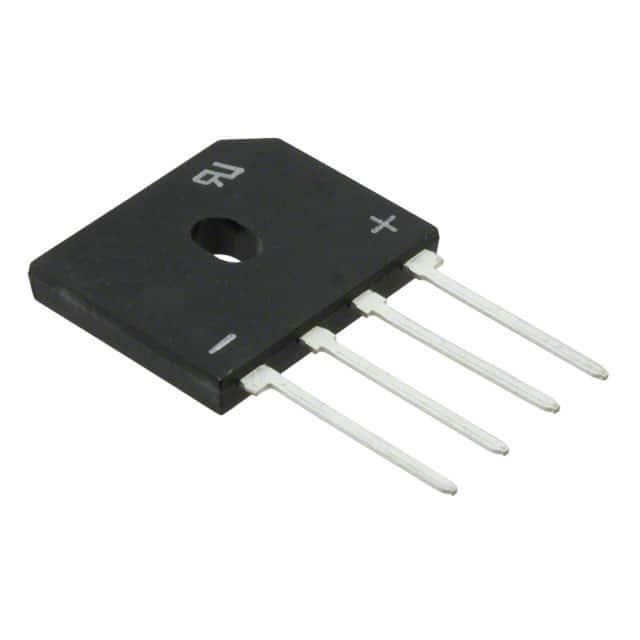

GBU6D-E3/51

产品分类: 整流二极管/整流桥
产品描述: 200V 175A 5μA 3.8A CASE GBU 通孔安装 22.3mm*3.56mm*18.8mm
供应商型号: GBU6D-E3/51GI-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBU6D-E3/51

GBU6D-E3/51概述

    Vishay GBU6A, GBU6B, GBU6D, GBU6G, GBU6J, GBU6K, GBU6M 系列玻璃封装单相桥式整流器技术手册

    产品简介


    Vishay GBU6系列玻璃封装单相桥式整流器(GBU6A, GBU6B, GBU6D, GBU6G, GBU6J, GBU6K, GBU6M)是专为印刷电路板设计的高性能电子元器件。这些产品主要用于交流/直流桥式全波整流,广泛应用于显示器、电视、打印机、开关电源适配器、音频设备及家用电器等领域。

    技术参数


    - 额定参数:最大重复峰值反向电压(VRRM)50V至1000V;最大均方根电压(VRMS)35V至700V;最大直流阻断电压(VDC)50V至1000V。
    - 电气特性:最大平均正向输出电流(IF(AV))为6.0A;峰值正向浪涌电流(IFSM)为175A。
    - 温度范围:工作结温(TJ)和存储温度范围(TSTG)为-55℃至+150℃。
    - 热特性:热阻抗(RθJA)20°C/W;结到壳体热阻抗(RθJC)2.5°C/W。

    产品特点和优势


    - 安全认证:UL认证文件编号E54214,确保产品符合国际安全标准。
    - 高可靠性:具有较高的浪涌电流承受能力,能有效应对瞬态电流冲击。
    - 耐用性:采用玻璃封装,提高耐热和抗潮湿能力,适用于恶劣的工作环境。
    - 适应性强:广泛应用于多种消费电子设备和工业控制设备,如开关电源、适配器、音频设备等。

    应用案例和使用建议


    - 应用实例:在一款打印机电源设计中,GBU6系列整流器被用于将交流电转换为直流电。通过优化散热措施,确保长时间稳定运行。
    - 使用建议:为确保最佳性能,建议将模块固定在铝制散热片上,并涂覆硅脂以增强热传递。在自由空气安装时,可以使用0.5英寸×0.5英寸(12mm×12mm)的铜箔,并保证引线长度不超过0.375英寸(9.5mm)。

    兼容性和支持


    - 兼容性:该系列产品适用于各种标准PCB布局,可与其他常用电子元器件轻松集成。
    - 支持:Vishay提供详尽的技术文档和在线支持,帮助用户解决在产品应用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:产品安装后出现过热现象。
    - 解决方案:检查安装位置,确保良好的散热条件。建议使用铝制散热片,并涂抹硅脂以增强热传导。

    2. 问题:正向压降过高。
    - 解决方案:检查连接点是否良好,确保无接触不良现象。必要时,更换导线或焊接点。

    总结和推荐


    Vishay GBU6系列玻璃封装单相桥式整流器凭借其优异的电气性能、出色的可靠性和广泛的适用性,在众多应用场合表现出色。无论是家庭电器还是工业设备,GBU6系列都是值得信赖的选择。鉴于其卓越的品质和广泛的适用性,强烈推荐使用Vishay GBU6系列整流器。

GBU6D-E3/51参数

参数
配置 -
If - 正向电流 3.8A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 175A
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 CASE GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装

GBU6D-E3/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBU6D-E3/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBU6D-E3/51 GBU6D-E3/51数据手册

GBU6D-E3/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.415 ¥ 20.4068
10+ $ 1.8158 ¥ 15.0488
100+ $ 1.4453 ¥ 11.9778
500+ $ 1.2229 ¥ 10.1349
1000+ $ 1.0376 ¥ 8.5993
2000+ $ 0.9857 ¥ 8.1694
5000+ $ 0.9487 ¥ 7.8623
10000+ $ 0.9173 ¥ 7.602
库存: 891
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.4
直接购买
加入购物车
