VS-10BQ060PBF

产品分类: 整流二极管/整流桥
产品描述: 60V 700A 100μA 1A 独立式 SMB(DO-214AA) 贴片安装 4.7mm*3.8mm*2.4mm
供应商型号: SEC-VS-10BQ060PBF
供应商: 海外现货
标准整包数: 1

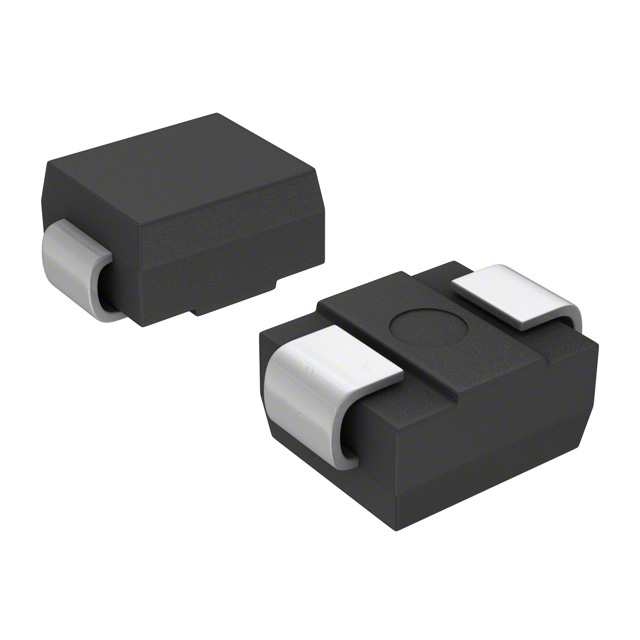

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-10BQ060PBF

VS-10BQ060PBF概述


    产品简介


    VS-10BQ060PbF表面贴装肖特基整流器是一款由Vishay High Power Products公司设计的肖特基二极管,具有1.0安培的最大平均正向电流和60伏特的最高直流反向电压。该产品特别适用于需要低正向电压降且对体积要求极小的应用场合。典型应用包括硬盘驱动器、开关电源、转换器、自由轮二极管、电池充电和反向电池保护等。

    技术参数


    - 最大平均正向电流:1.0 A
    - 最高直流反向电压:60 V
    - 最大非重复峰值浪涌电流:700 A
    - 正向电压降(最大值):0.57 V @ 125 °C
    - 反向泄漏电流(最大值):5.0 mA @ 125 °C
    - 结电容(典型值):62 pF
    - 最大结温范围:-55 °C 至 150 °C
    - 热阻抗(结至引脚):36 °C/W
    - 热阻抗(结至环境):80 °C/W

    产品特点和优势


    - 小型封装,便于表面贴装:适合现代电路板设计需求。
    - 低正向电压降:减少能量损耗,提高效率。
    - 高频率操作:适合高频应用环境。
    - 增强耐用性和长期可靠性:通过护环设计提升产品的可靠性和耐用性。
    - 符合无铅标准(RoHS指令2002/95/EC):符合环保要求,易于实现绿色制造。
    - 工业级设计与认证:满足工业级别的要求,稳定可靠。

    应用案例和使用建议


    - 硬盘驱动器:作为整流器可以有效地进行功率转换。
    - 开关电源:用于控制电源输出,保证设备正常运行。
    - 电池充电:确保充电过程的安全性和稳定性。
    - 自由轮二极管:减少逆变器切换时产生的电压峰值。
    使用建议:
    1. 确保散热良好,避免因过热导致器件损坏。
    2. 在使用过程中要合理安排负载条件,避免超过额定值。

    兼容性和支持


    该产品采用了SMB封装,类似于DO-214AA封装,与市面上常见的PCB布局具有良好的兼容性。Vishay公司提供详细的文档和技术支持,用户可以轻松获取相关的安装、调试信息,以确保正确安装和使用该产品。

    常见问题与解决方案


    - 问题:正向电压降过大,影响效率。
    - 解决方案:检查电路设计是否合理,确保负载条件不超过额定值。
    - 问题:长时间运行温度过高。
    - 解决方案:采用更好的散热措施,如增加散热片或改善通风条件。
    - 问题:正向电流过大导致损坏。
    - 解决方案:选择合适的外部电路保护元件,如保险丝或限流电阻。

    总结和推荐


    VS-10BQ060PbF肖特基整流器以其紧凑的尺寸、低正向电压降、高频率操作能力和增强的耐用性,在多种应用中表现出色。它特别适用于需要高效率和可靠性的场合。基于上述特点和优势,强烈推荐在工业级电子产品设计中选用该产品。同时,Vishay公司提供的详尽技术支持也为用户的使用提供了有力保障。

VS-10BQ060PBF参数

参数
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 700A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 100μA
长*宽*高 4.7mm*3.8mm*2.4mm
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装

VS-10BQ060PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-10BQ060PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-10BQ060PBF VS-10BQ060PBF数据手册

VS-10BQ060PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1754 ¥ 1.4701
库存: 118
起订量: 2857 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
