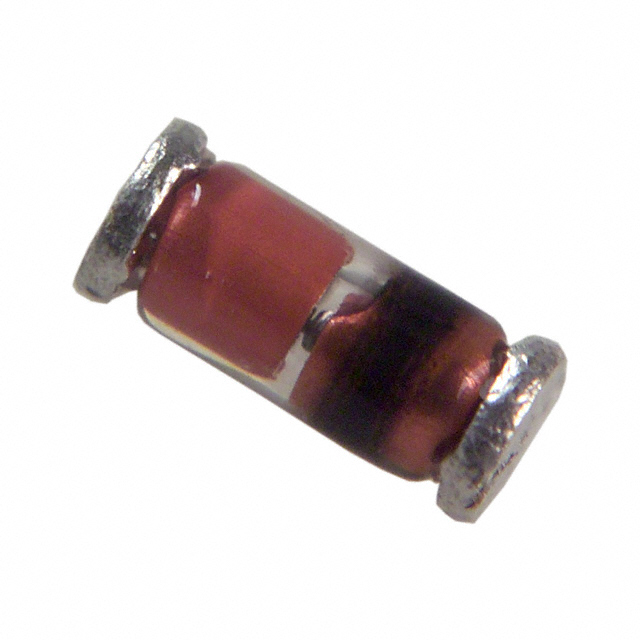

BAV102-GS08

产品分类: 整流二极管/整流桥
产品描述: 威世 单路开关二极管, 贴片安装, MiniMELF封装
供应商型号: 30C-BAV102-GS08 SOD-80 MINIMELF
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BAV102-GS08

BAV102-GS08概述

    Vishay Semiconductors BAV100, BAV101, BAV102, BAV103 小信号开关二极管技术手册

    产品简介


    Vishay Semiconductors 的 BAV100, BAV101, BAV102, 和 BAV103 系列小信号开关二极管,属于高电压硅表面电位平面二极管。这些二极管具有小型封装和优异的电气特性,广泛应用于各种通用电子电路设计中。通过 AEC-Q101 资格认证,这些产品符合严格的质量标准,适用于汽车和其他高可靠性要求的应用。

    技术参数


    这些二极管的主要技术参数如下:
    - 最大重复峰值反向电压 (VRRM):
    - BAV100: 60 V
    - BAV101: 120 V
    - BAV102: 200 V
    - BAV103: 250 V
    - 最大反向电压 (VR):
    - BAV100: 50 V
    - BAV101: 100 V
    - BAV102: 150 V
    - BAV103: 200 V
    - 最大脉冲正向浪涌电流 (IFSM):
    - 1 A (对于 1 秒)
    - 最大重复脉冲正向电流 (IFRM):
    - 625 mA
    - 最大连续正向电流 (IF):
    - 250 mA
    - 最大功率耗散 (Ptot):
    - 500 mW
    - 典型反向电流 (IR):
    - 在室温下 < 100 nA
    - 在 100°C 下 < 15 μA
    - 击穿电压 (V(BR)):
    - BAV100: 60 V
    - BAV101: 120 V
    - BAV102: 200 V
    - BAV103: 250 V

    产品特点和优势


    这些二极管的主要特点包括:
    - 硅表面电位平面结构:提供了低漏电流和高可靠性。
    - AEC-Q101 资格认证:确保其适用于汽车和其他需要高可靠性的应用。
    - 紧凑型 MiniMELF (SOD-80) 封装:便于在小型电路板上安装。
    - 卓越的热稳定性:有助于在高温度环境下保持稳定的性能。

    应用案例和使用建议


    这些二极管广泛应用于各种电子设备中,如开关电源、信号耦合和隔离、以及电源保护。根据手册中的描述,这些二极管特别适合用于需要高可靠性和高性能的场合。
    使用建议:
    - 在高频应用中,应注意选择合适的型号以避免过高的反向漏电流影响性能。
    - 在极端温度环境下使用时,需考虑其热稳定性。

    兼容性和支持


    这些二极管与其他 Vishay 的电子元器件有良好的兼容性。Vishay 提供了多种技术支持渠道,包括电子邮件和官方网站上的技术支持页面。此外,对于特定型号的产品,用户可以访问 Vishay 官方网站获取更多技术文档和产品信息。

    常见问题与解决方案


    - Q: 如何选择合适的型号?
    - A: 根据应用所需的反向电压和最大正向电流来选择合适的型号。

    - Q: 二极管在高温环境下的表现如何?
    - A: 请参考手册中的热稳定性和最大反向电流参数,在极端温度下可能需要降额使用。

    - Q: 反向漏电流对应用有何影响?
    - A: 反向漏电流过大可能导致不必要的功耗增加,影响整体电路效率。选择低反向漏电流的型号有助于提高系统性能。

    总结和推荐


    总体而言,Vishay 的 BAV100, BAV101, BAV102, 和 BAV103 系列小信号开关二极管具备出色的电气特性和高可靠性,非常适合各种需要高可靠性和高性能的场合。强烈推荐这些二极管用于汽车电子、工业控制和其他高可靠性应用。

BAV102-GS08参数

参数
If - 正向电流 250mA
Ir - 反向电流 100nA
Vr-反向电压 150V
反向恢复时间 50ns
正向浪涌电流 1A
配置 独立式
长*宽*高 1.6mm(宽度)
通用封装 SOD-80
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BAV102-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BAV102-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BAV102-GS08 BAV102-GS08数据手册

BAV102-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
