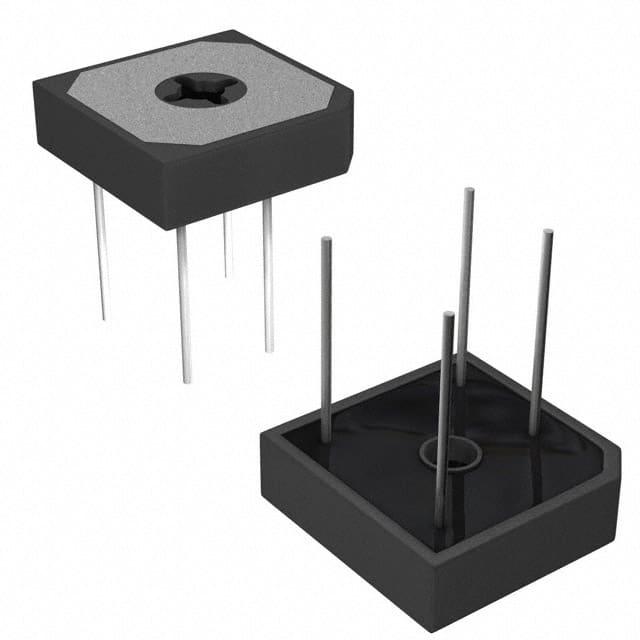

GBPC3504W-E4/51

产品分类: 整流二极管/整流桥
产品描述: 400V 400A 5μA 35A CASE GBPC-W 通孔安装 28.8mm*28.8mm*7.62mm
供应商型号: GBPC3504W-E4/51
供应商: Avnet
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC3504W-E4/51

GBPC3504W-E4/51概述

    Vishay General Semiconductor GBPC系列玻璃封装单相桥式整流器

    产品简介


    Vishay General Semiconductor的GBPC系列玻璃封装单相桥式整流器是适用于各种通用型AC/DC桥式全波整流应用的产品。这些整流器主要用于电源、家用电器、办公设备和工业自动化应用等领域。它们能够提供高效的电流转换和稳定的电力供应,广泛应用于电子设备中。

    技术参数


    - 型号及额定电流:GBPC12(12A),GBPC15(15A),GBPC25(25A),GBPC35(35A)
    - 最大瞬时反向峰值电压 (VRRM):50V至1000V
    - 最大平均正向整流输出电流 (IF(AV)):12A至35A
    - 最大非重复性峰值正向浪涌电流 (IFSM):200A至400A
    - 最大反向直流漏电流 (IR):5μA
    - 最大瞬时正向压降 (VF):1.1V
    - 最大工作结温 (TJ max.):150°C
    - 最大瞬时反向漏电流 (IR):5μA(在25°C下),500μA(在125°C下)

    产品特点和优势


    1. 安全认证:UL安全认可文件号为E54214。
    2. 灵活安装方式:三合一端子设计,支持卡入式、导线绕接或PCB安装。
    3. 高可靠性:典型反向漏电流小于0.3μA。
    4. 高浪涌电流能力:具备出色的浪涌电流承受能力。
    5. 低热阻:具有较低的热阻,便于散热。
    6. 材料等级:RoHS合规,商业级,符合JESD22-B106标准的焊接要求。

    应用案例和使用建议


    GBPC系列单相桥式整流器广泛应用于各种功率要求较高的场合,如电源系统、家电设备、办公设备以及工业自动化系统。为了确保最佳性能,建议在使用时采用适当的散热措施,例如将整流器安装在散热板上并使用硅胶导热化合物来增强散热效果。此外,在实际应用中应充分考虑系统的电容负载和电阻负载特性,以避免因过载而造成损坏。

    兼容性和支持


    GBPC系列整流器与多种电子元器件和设备兼容。Vishay提供了详尽的技术文档和支持服务,帮助客户解决在使用过程中可能遇到的问题。如有疑问,可以通过邮件联系Vishay的技术支持团队,获取专业的技术支持。

    常见问题与解决方案


    - Q1: 长期工作在高温环境下,如何保证GBPC系列整流器的稳定运行?
    - A1: 确保使用适当的散热措施,如使用散热片或散热板,并使用硅胶导热化合物。根据手册建议,应采用合适的安装扭矩(不超过20英寸磅)并选择适当的散热配置以防止过热。

    - Q2: 在高压应用环境中,GBPC系列整流器的可靠性如何保障?
    - A2: GBPC系列整流器具有高达1000V的最大瞬时反向峰值电压,能有效处理高压环境下的电流波动。在高压应用中应严格遵守手册中的最大额定值,并确保良好的电气隔离。

    总结和推荐


    Vishay General Semiconductor的GBPC系列玻璃封装单相桥式整流器以其高效可靠的性能和广泛的适用范围,在电源管理和工业自动化领域具有显著的优势。其具备的高可靠性和灵活性使得它成为众多应用的理想选择。如果您需要一款高性能、耐用且易于集成的整流器,强烈推荐选用Vishay的GBPC系列产品。

GBPC3504W-E4/51参数

参数
正向浪涌电流 400A
配置 -
If - 正向电流 35A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 -
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 CASE GBPC-W
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

GBPC3504W-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC3504W-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC3504W-E4/51 GBPC3504W-E4/51数据手册

GBPC3504W-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
