首页  >  产品百科  >  PLZ33A-G3/H

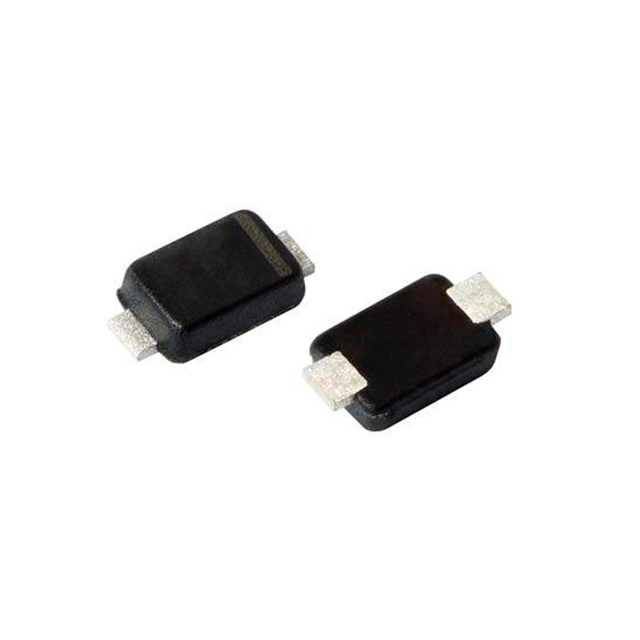

PLZ33A-G3/H

产品分类: 齐纳(稳压)二极管
产品描述: ±3% 200nA 33V 65Ω 960mW 独立式 DO-219AC-2 贴片安装 2.5mm*1.3mm*600μm
供应商型号: AV-E-PLZ33A-G3/H
供应商: Avnet
标准整包数: 4500
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 PLZ33A-G3/H

PLZ33A-G3/H概述


    产品简介


    PLZ系列齐纳二极管 是由 Vishay 半导体公司生产的高性能硅平面齐纳二极管。这些二极管具有超小的尺寸和低轮廓封装,适用于各种工业级应用。它们的主要功能是提供精确的电压参考和电路保护。PLZ系列二极管广泛应用于消费电子产品、通信设备、电源管理模块等领域。

    技术参数


    - 额定功率损耗(Ptot):
    - 在FR4板上,50mm x 50mm x 1.6mm,引脚焊盘10mm x 10mm,环境温度85°C时为500mW。
    - 在FR4板上,50mm x 50mm x 1.6mm,引脚焊盘10mm x 10mm,环境温度25°C时为960mW。
    - 在推荐焊接引脚上进行回流焊接时为340mW。
    - 浪涌功率耗散(PZSM):
    - IEC 61000-4-5标准下,8/20μs脉冲宽度时,PLZ5V1A到PLZ39D型号为100W。
    - IEC 61000-4-5标准下,8/20μs脉冲宽度时,PLZ2V0A到PLZ4V7C型号为70W。
    - 热阻:
    - 焊接在FR4板上的典型热阻,50mm x 50mm x 1.6mm,焊盘10mm x 10mm时为130K/W。
    - 典型结到引脚的热阻为40K/W。
    - 绝对最大额定值:
    - 结温(Tj):150°C。
    - 存储温度范围(Tstg):-55°C到+150°C。

    产品特点和优势


    - 小型化设计: 采用微型SMF(DO-219AC)封装,实现超小尺寸和低轮廓。
    - 高稳定性: 优秀的稳定性能,在不同工作环境下仍能保持良好的精度。
    - 高可靠性: 通过AEC-Q101认证,符合RoHS标准,适用于工业级应用。
    - 防静电能力: 符合IEC 61000-4-2标准,具有较强的防静电能力。
    - 耐高温焊接: 可承受高达260°C/10秒的焊接温度,适用于多种焊接工艺。

    应用案例和使用建议


    应用案例:
    - 电源稳压电路: 在交流电转直流电的过程中,利用齐纳二极管作为稳压元件,确保输出电压的稳定性。
    - 信号调节: 在信号传输路径中,利用齐纳二极管防止过电压损坏敏感器件。
    - 保护电路: 在电路中充当过电压保护器件,防止意外过电压对电路造成损害。
    使用建议:
    - 选择合适的型号: 根据具体应用需求选择不同额定电压(VZ)的型号。
    - 合理布局: 由于其小型化设计,安装时需要确保散热良好,避免因温度过高导致性能下降。
    - 防护措施: 考虑到防静电需求,建议在安装和操作过程中采取相应的防静电措施。

    兼容性和支持


    - 兼容性: PLZ系列齐纳二极管具有广泛的兼容性,可以与其他标准的电子元器件和设备兼容,方便集成到不同的系统中。
    - 支持和服务: Vishay半导体提供了全面的技术支持和售后服务,包括产品选型指导、应用技术支持和售后维修服务。

    常见问题与解决方案


    - Q: 如何正确焊接?
    - A: 推荐使用回流焊接工艺,确保焊接温度不超过260°C/10秒。焊接前需预热,避免瞬间高温损坏二极管。

    - Q: 需要额外的散热装置吗?
    - A: 在大功率应用中,建议增加散热片或其他散热措施以保证散热效果,防止过热。
    - Q: 是否适用于高压应用?
    - A: 适用于部分高压应用,但需要根据具体电压选择合适的型号并确保其耐压范围符合要求。

    总结和推荐


    PLZ系列齐纳二极管 具有优异的性能和广泛的应用前景。其小型化设计、高稳定性及出色的热性能使其成为许多工业和消费电子应用的理想选择。强烈推荐用于需要精确电压参考和电路保护的应用场合。对于设计工程师来说,选择PLZ系列将有助于提升产品的可靠性和性能表现。

PLZ33A-G3/H参数

参数
标称齐纳电压 33V
配置 独立式
最大功率 500mW
Ir - 反向电流 200nA
最大齐纳阻抗 65Ω
电压容差 ±3%
最大功率耗散 960mW
长*宽*高 2.5mm*1.3mm*600μm
通用封装 DO-219AC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLZ33A-G3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PLZ33A-G3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY PLZ33A-G3/H PLZ33A-G3/H数据手册

PLZ33A-G3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ $ 0.055 ¥ 0.4785
45000+ $ 0.0311 ¥ 0.2708
85500+ $ 0.0305 ¥ 0.2654
144000+ $ 0.0301 ¥ 0.2622
252000+ $ 0.0298 ¥ 0.259
414000+ $ 0.0295 ¥ 0.2568
库存: 13500
起订量: 9000 增量: 4500
交货地:
最小起订量为:4500
合计: ¥ 2153.25
