KBL005-E4/51

产品分类: 整流二极管/整流桥
产品描述: Vishay 单相整流桥, 4A峰值平均正向电流, 50V峰值反向重复电压, 4引脚, KBL封装, 通孔安装
供应商型号: 2300949
供应商: element14
标准整包数: 1

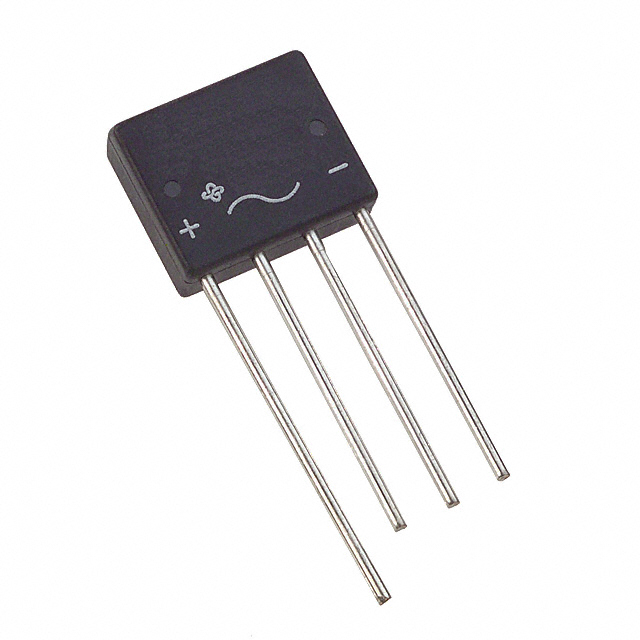

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 KBL005-E4/51

KBL005-E4/51概述

    # Vishay General Semiconductor 单相桥式整流器技术手册

    产品简介


    Vishay General Semiconductor 提供了一系列单相桥式整流器,型号包括KBL005、KBL01B、KBL02、KBL04、KBL06、KBL08和KBL10。这些器件主要用于AC/DC桥式全波整流,广泛应用于显示器、电视机、打印机、开关电源(SMPS)、适配器、音频设备及家用电器等领域。其设计非常适合印刷电路板,并具有高浪涌电流能力和高绝缘强度,可确保在苛刻环境下的可靠运行。

    技术参数


    以下为各型号的主要技术规格:
    | 参数 | 符号 | KBL005 | KBL01B | KBL02 | KBL04 | KBL06 | KBL08 | KBL10 | 单位 |
    ||
    | 最大重复峰值反向电压 | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
    | 最大平均正向电流 | IF(AV) | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | A |
    | 最大瞬时正向压降 | VF (IF=4.0 A) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | V |
    | 最大非重复峰值正向浪涌电流 | IFSM | 200 | 200 | 200 | 200 | 200 | 200 | 200 | A |
    | 工作温度范围 | TJ, TSTG | -50至+150°C | °C |
    其他特性
    - 封装方式: KBL
    - 焊接耐热性: 最大275°C,持续10秒(符合JESD 22-B106标准)
    - 热阻抗: RθJA = 19°C/W(典型值)

    产品特点和优势


    特点
    1. UL认证:文件编号E54214,表明其符合严格的国际安全标准。
    2. 高可靠性:提供高浪涌电流能力及1500 VRMS的绝缘强度。
    3. 兼容性好:采用标准封装,适合多种应用环境。
    优势
    - 理想用于各种家用电器及工业设备,如电视、打印机和适配器。
    - 紧凑的设计便于大规模生产,降低成本。

    应用案例和使用建议


    应用场景
    - 监视器和电视机中的AC/DC桥式整流。
    - 打印机和开关电源的输出整流电路。
    - 音频设备和其他家用电器中的整流需求。
    使用建议
    1. 在设计时注意散热管理,确保器件工作在额定温度范围内。
    2. 对于高频或大电流应用,考虑增加额外的散热片以提高效率。
    3. 建议通过JESD22-B102标准进行焊接测试,以保证连接质量。

    兼容性和支持


    兼容性
    - 此系列器件适用于主流PCB制造工艺,与大部分焊接技术和安装方式兼容。
    支持服务
    - Vishay提供技术支持邮箱服务(DiodesAmericas@vishay.com等),针对具体区域的技术问题进行解答。
    - 官方文档详细说明了产品特性及应用注意事项,可在www.vishay.com/doc?91000下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 器件过热 | 增加散热片或降低工作负载 |
    | 正向压降过高 | 检查焊接质量或更换更合适的型号 |
    | 输出不稳定 | 检查外部电路设计是否符合要求 |

    总结和推荐


    综合评估
    Vishay General Semiconductor 的KBL系列单相桥式整流器凭借其高可靠性、良好的电气特性和广泛的适用性,在多个领域展现了卓越性能。无论是家用还是工业用途,该系列产品都能满足大多数整流需求。
    推荐结论
    强烈推荐此系列产品给需要高性能整流器的客户,尤其是在AC/DC转换和功率调节应用中。对于要求稳定性和可靠性的项目,选择Vishay的KBL系列将是明智之选。

KBL005-E4/51参数

参数
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 50V
反向恢复时间 -
正向浪涌电流 200A
配置
长*宽*高 19.5mm*6.5mm*16.3mm
通用封装 ESIP-4,KBL
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

KBL005-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

KBL005-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY KBL005-E4/51 KBL005-E4/51数据手册

KBL005-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
