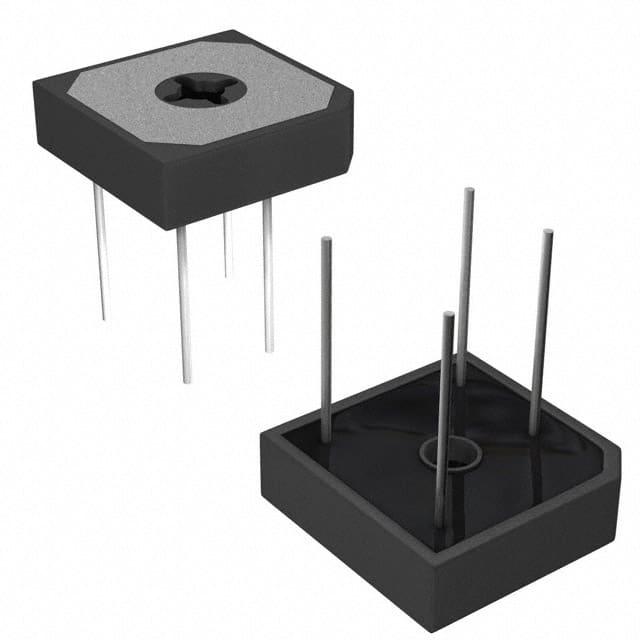

GBPC2504W-E4/51

产品分类: 整流二极管/整流桥
产品描述: 400V 300A 5μA 25A 单 CASE GBPC-W 通孔安装 28.8mm*28.8mm*7.62mm
供应商型号: 625-GBPC2504W-E4
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GBPC2504W-E4/51

GBPC2504W-E4/51概述

    Vishay GBPC系列玻璃封装单相桥式整流器技术手册

    产品简介


    Vishay GBPC系列是专为AC/DC桥式全波整流而设计的玻璃封装单相桥式整流器。这些产品广泛应用于电源供应、家用电器、办公设备及工业自动化等领域。它们的主要功能是在各种电压和电流条件下实现高效的整流效果。

    技术参数


    | 参数 | 符号 | 型号 | 单位 |
    ||
    | 最大重复峰值反向电压 | VRRM | 50-1000 | V |
    | 最大RMS电压 | VRMS | 35-700 | V |
    | 最大平均正向整流输出电流 | IF (AV) | 12A, 15A, 25A, 35A | A |
    | 最大瞬态正向浪涌电流 | IFSM | 200A, 300A, 400A | A |
    | 最大瞬时正向电压降 | VF | 1.1V | V |
    | 最大反向直流电流 | IR | 5μA | μA |
    | 工作结温 | TJ, TSTG | -55°C to 150°C | °C |
    | 热阻 | RθJC | 1.9°C/W | °C/W |

    产品特点和优势


    - UL认可: 拥有E54214 UL认可文件号,提升了安全标准。
    - 通用终端: 支持插接、绕线及PCB焊接三种安装方式,适应不同应用场景。
    - 低功耗: 典型逆向漏电流小于0.3μA。
    - 高耐压: 最大瞬态正向浪涌电流高达400A,适用于高压应用场景。
    - 良好的热性能: 具有较低的热阻,确保高效散热。

    应用案例和使用建议


    这些产品常用于工业自动化和家用电器等场景,例如:
    - 作为交流电源转换为直流电源的中间环节,用于各种类型的电子产品。
    - 在需要高效整流的应用中,如电动工具、工业电机驱动等。
    使用建议:
    - 针对高温环境,建议选择具有更低热阻的型号,以确保稳定运行。
    - 使用时要注意散热问题,尤其是在连续工作时间较长的情况下。

    兼容性和支持


    这些产品可与常见的电气设备良好兼容。Vishay提供了详尽的技术支持服务,包括文档下载、在线客服等,以便用户获得及时的帮助和支持。

    常见问题与解决方案


    1. 问题: 产品在高温环境下工作不稳定。
    - 解决方案: 增加外部散热措施,如散热片或风扇,并选择热阻较低的型号。

    2. 问题: 正向压降过大导致效率降低。
    - 解决方案: 确保正确安装并检查是否有接触不良的情况;必要时更换为更合适型号的产品。

    总结和推荐


    Vishay GBPC系列玻璃封装单相桥式整流器凭借其高可靠性、多样化的安装方式及优秀的电气性能,在各类电源转换场合表现出色。其广泛应用领域也彰显出其强大的市场竞争力。因此,强烈推荐在需要高效、稳定的整流解决方案的项目中选用该系列产品。

GBPC2504W-E4/51参数

参数
反向恢复时间 -
正向浪涌电流 300A
配置
If - 正向电流 25A
Ir - 反向电流 5μA
Vr-反向电压 400V
长*宽*高 28.8mm*28.8mm*7.62mm
通用封装 CASE GBPC-W
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

GBPC2504W-E4/51厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GBPC2504W-E4/51数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GBPC2504W-E4/51 GBPC2504W-E4/51数据手册

GBPC2504W-E4/51封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5545 ¥ 46.9355
10+ $ 3.564 ¥ 30.1158
100+ $ 2.7324 ¥ 23.0888
1000+ $ 2.6145 ¥ 22.0925
2500+ $ 2.5515 ¥ 21.5602
库存: 228
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.93
