VF40120C-E3/4W

产品分类: 整流二极管/整流桥

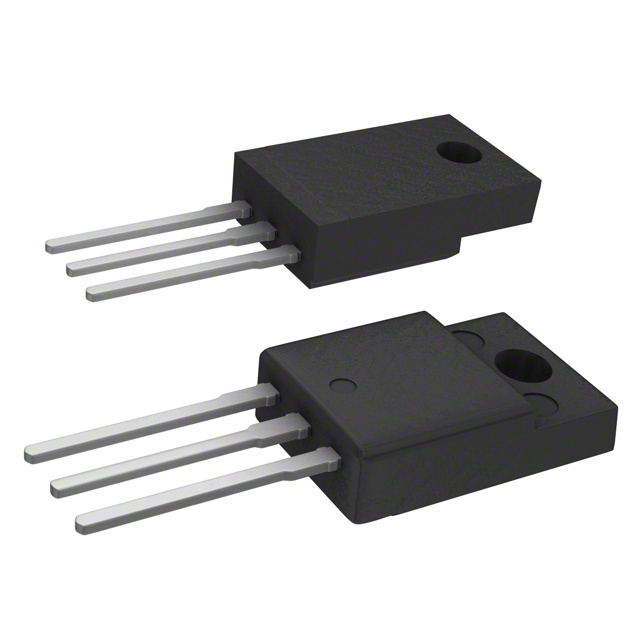

产品描述: 120V 250A 500μA 20A 双commoncathode ITO-220AB 通孔安装 10.26mm*4.83mm*8.89mm
供应商型号: 625-VF40120C-E3
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VF40120C-E3/4W

VF40120C-E3/4W概述

    Vishay General Semiconductor V40120C, VI40120C 技术手册

    产品简介


    Vishay General Semiconductor 的 V40120C 和 VI40120C 是一款高性能的双高电压沟槽 MOS 栅控肖特基整流器。这款电子元器件主要用于高频直流转换器、开关电源、续流二极管、OR-ing 二极管及反向电池保护等领域。其核心特点在于低正向电压降(VF)和低功率损耗,能够实现高效能的电能转换。

    技术参数


    | 参数 | 符号 | V40120C | VI40120C |

    | 最大重复峰值反向电压 | VRRM | 120 V | 120 V |
    | 每个设备的最大平均正向整流电流 | IF(AV) | 20 A | 20 A |
    | 单个二极管最大脉冲正向浪涌电流 | IFSSM | 250 A | 250 A |
    | 正向电压降 | VF (IF=20A) | 0.63 V | 0.63 V |
    | 最大工作结温 | TJ max. | 150 °C | 150 °C |

    产品特点和优势


    V40120C 和 VI40120C 的独特功能包括采用沟槽 MOS 肖特基技术,实现了极低的正向电压降(在 IF=5 A 时为 0.43 V)。这些特点使得它们在高频应用中表现卓越,具有较低的功耗,提高了系统的整体效率。此外,这些产品符合无卤素、RoHS 规范,并通过了 JESD 22-B102 焊接可焊性测试。

    应用案例和使用建议


    这些整流器非常适合于高频率直流转换器和开关电源的设计。例如,在数据中心或电信基础设施中,这些产品可以用于提高系统效率并减少热量产生。使用时应注意保持工作温度在-40°C 至 +150°C 范围内,以避免损坏。同时,为了确保良好的热管理,应选用合适的散热片。

    兼容性和支持


    V40120C 和 VI40120C 具有 TO-220AB 和 TO-262AA 封装,这使其能够轻松集成到各种现有的电路设计中。Vishay 提供详尽的技术支持和售后维护服务,客户可以通过指定的电子邮件地址获取帮助。

    常见问题与解决方案


    1. 问题:正向电压降过高
    - 解决方法:检查连接是否正确且接触良好;更换焊接点以确保低电阻连接。

    2. 问题:工作温度超出限制
    - 解决方法:选择合适的工作温度范围,使用散热片来降低温度。
    3. 问题:浪涌电流超标
    - 解决方法:增加外部缓冲电路或使用瞬态抑制器来吸收浪涌电流。

    总结和推荐


    V40120C 和 VI40120C 在高温下仍能保持优异的性能,这使得它们在高温环境中的应用中表现尤为出色。其高效率和低功耗特性使它们成为多种工业应用的理想选择。因此,强烈推荐这些整流器用于需要高效电能转换的应用场合。

VF40120C-E3/4W参数

参数
反向恢复时间 -
正向浪涌电流 250A
配置 双commoncathode
If - 正向电流 20A
Ir - 反向电流 500μA
Vr-反向电压 120V
长*宽*高 10.26mm*4.83mm*8.89mm
通用封装 ITO-220AB
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VF40120C-E3/4W厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VF40120C-E3/4W数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VF40120C-E3/4W VF40120C-E3/4W数据手册

VF40120C-E3/4W封装设计

查看详情并下载
Symbol
Footprint
3D Model
