VR68000001003JAC00

产品分类: 通孔电阻
产品描述: 100KΩ ±5% 1W ±200ppm/℃ 插件,D6.8XL18MM 通孔安装 18mm(长度)
供应商型号: UA-VR68000001003JAC00
供应商: 海外现货
标准整包数: 500

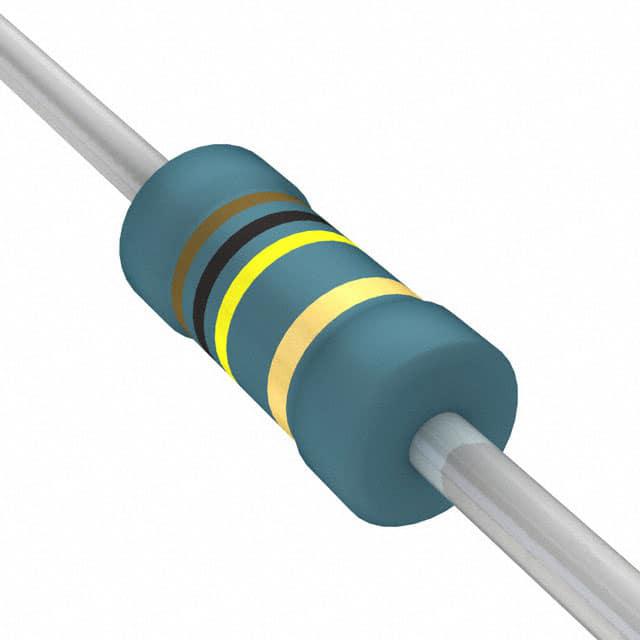

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000001003JAC00

VR68000001003JAC00概述

    Vishay BCcomponents VR25, VR37, VR68 High Ohmic / High Voltage Metal Glaze Leaded Resistors

    产品简介


    Vishay BCcomponents推出的VR25, VR37, VR68高阻值高电压金属釉直插式电阻器属于高精度薄膜电阻系列。这些电阻器采用金属釉膜层沉积在陶瓷基体上,经过螺旋切槽工艺处理后,焊接电解铜线到端帽上,并涂覆一层浅蓝色保护漆以增强其电气、机械和气候防护性能。这些电阻器广泛应用于需要高阻抗、高稳定性和高可靠性的高压环境中,如白色家电、电源系统和高湿度环境。

    技术参数


    - 型号: VR25, VR37, VR68
    - 尺寸: 0207, 0309, 0718
    - 阻值范围:
    - VR25:100 kΩ 至 22 MΩ
    - VR37:100 kΩ 至 33 MΩ
    - VR68:100 kΩ 至 68 MΩ
    - 阻值公差: ±1%,±5%,±10%
    - 温度系数: ≤±200 ppm/K
    - 额定功率(P70):
    - VR25:0.25 W
    - VR37:0.5 W
    - VR68:1.0 W
    - 最高工作电压(Umax):
    - VR25:1600 V AC/DC
    - VR37:3500 V AC/DC
    - VR68:10000 V AC/DC
    - 工作温度范围: -55°C 至 +155°C
    - 最大峰值膜温度: 155°C
    - 热阻(Rth):
    - VR25:140 K/W
    - VR37:120 K/W
    - VR68:70 K/W
    - 绝缘电压(1分钟): 700 V
    - 最大噪声(白噪声):
    - VR25:5 μV/V
    - VR37:2.5 μV/V
    - VR68:2.5 μV/V
    - 在额定功率下最大阻值变化(|ΔR/R| max.): 1.5%

    产品特点和优势


    - 安全认证: VR25 模型通过了 AEC-Q200 认证,同时满足 UL1676、IEC 60065、EN 60065、VDE 0860 和 CQC 的安全要求。
    - 高脉冲负载能力: 最大承受 10 kV 脉冲。
    - 径向版本: VR25 型号提供径向版本,便于安装。
    - 环保材料: 不含任何有害物质,符合 ELV、RoHS 和 WEEE 指令。

    应用案例和使用建议


    这些电阻器在高电压和高阻抗的应用中表现出色,例如白色家电和电源系统。实际应用中,为了确保最佳效果,建议在安装时确保良好的散热,并保持环境湿度适中,避免湿度过高导致性能下降。例如,在电源转换电路中,VR68 型号因其高电压承受能力可以用于高压环境。

    兼容性和支持


    这些电阻器完全无铅,且适用于无铅和含铅的焊接过程。它们还具有良好的可焊性,即使长时间存储也不会影响性能。Vishay 提供全面的技术支持,包括在线文档和联系方式,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 安装后电阻器温度过高?
    - 解决方案: 确保安装位置散热良好,适当增加空气流通。
    - 问题: 阻值变化较大?
    - 解决方案: 检查是否安装环境温度波动过大,尝试减小环境温差。
    - 问题: 安装过程中损坏?
    - 解决方案: 使用适当的安装工具和方法,避免过大的机械应力。

    总结和推荐


    综上所述,Vishay BCcomponents 的 VR25, VR37, VR68 高阻值高电压金属釉直插式电阻器凭借其高精度、高可靠性及丰富的安全认证,是高阻抗、高电压应用的理想选择。其在不同工作条件下的优秀表现和广泛的适用性使其成为市场上值得信赖的产品。因此,强烈推荐这些电阻器用于各种工业和消费电子应用中。

VR68000001003JAC00参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
通用封装 插件,D6.8XL18MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

VR68000001003JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000001003JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000001003JAC00 VR68000001003JAC00数据手册

VR68000001003JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4313 ¥ 3.6139
1500+ $ 0.365 ¥ 3.0587
20000+ $ 0.2925 ¥ 2.4512
50000+ $ 0.2438 ¥ 2.0426
库存: 32524
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1806.95
