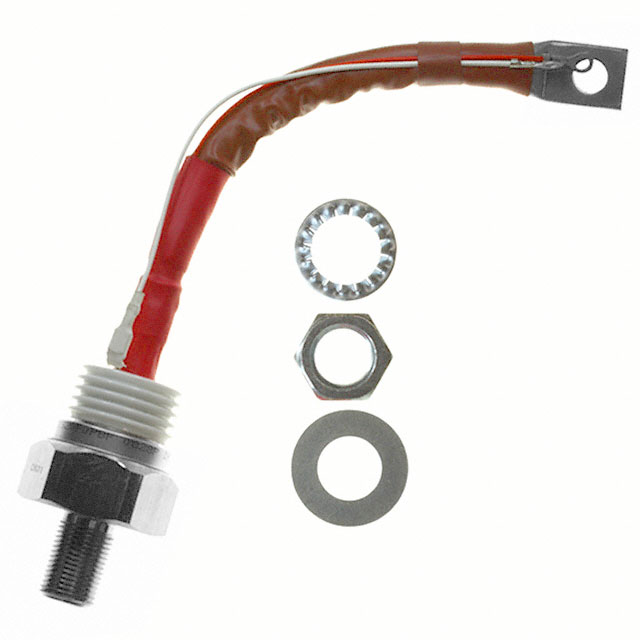

VS-ST330S12P0PBF

产品分类: 晶闸管/可控硅
产品描述: 200mA 330A 520A 9KA,9.42KA 1.2KV 50mA 3V TO-118,TO-209AE 底座安装,螺纹安装,铰轴安装
供应商型号: LYS-VS-ST330S12P0PBF
供应商: 海外现货
标准整包数: 6
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VS-ST330S12P0PBF

VS-ST330S12P0PBF概述

    VS-ST330SPbF Series Phase Control Thyristors: A Comprehensive Overview

    1. 产品简介


    VS-ST330SPbF系列 是 Vishay Semiconductors 生产的一种用于工业级应用的相控硅整流器(Thyristor)。这种电子元器件具有330安培的平均正向电流(IT(AV)),适用于直流电动机控制、可控直流电源以及交流控制器等领域。它的特点是采用中心放大门极设计,符合国际标准的TO-118(TO-209AE)外壳,确保在恶劣工作环境中具有出色的性能。

    2. 技术参数


    VS-ST330SPbF系列的主要技术参数如下:
    - 最大平均正向电流 (IT(AV)): 330A @ 75°C
    - 正向重复峰值电压 (VDRM/VRRM): 400V, 800V, 1200V, 1400V, 1600V, 2000V
    - 正向电压降 (VTM): 1.52V
    - 触发门极电流 (IGT): 200mA
    - 额定工作温度 (TJ): -40°C 到 +125°C
    - 热阻 (RthJC): 0.10 K/W
    - 绝对最大额定值
    - 最大瞬态非重复峰值电流 (ITSM):
    - 50Hz 下:9000A
    - 60Hz 下:9420A
    - 最大允许结温范围 (TJ): -40°C 至 +125°C

    3. 产品特点和优势


    VS-ST330SPbF系列具备以下显著优势:
    - 压缩封装: 为严苛的应用提供耐用性,特别是在剧烈热循环环境下。
    - 国际标准封装: TO-118(TO-209AE)确保与全球标准兼容。
    - 可靠性高: 工业级别设计和认证,使其适用于各种严苛环境。
    - 阈值电压和阻抗特性: 在不同工作条件下保持稳定,有助于提高系统可靠性。

    4. 应用案例和使用建议


    应用案例: VS-ST330SPbF系列广泛应用于直流电机控制、可控直流电源及交流控制器等。例如,在电机控制应用中,它可以实现精确的速度控制;在电力系统中,可用于电源调节。
    使用建议:
    - 在使用时应根据具体的应用需求选择合适的电压等级。
    - 考虑到其热阻特性,确保良好的散热管理以避免过热。
    - 在高温环境下操作时需特别注意散热措施。

    5. 兼容性和支持


    VS-ST330SPbF系列采用标准的TO-118(TO-209AE)封装,易于与其他元器件集成。Vishay Semiconductors 提供全面的技术支持,包括详细的数据手册和技术文档,确保客户能够正确安装和使用该产品。此外,客户还可以通过指定的技术支持邮箱寻求帮助。

    6. 常见问题与解决方案


    常见问题:
    - Q1: 该产品能否承受极端温度条件?
    - A1: 可以,其工作温度范围为-40°C至+125°C。
    - Q2: 如何选择正确的电压等级?
    - A2: 根据应用的具体需求选择合适的工作电压,参见电压等级表。

    7. 总结和推荐


    总体而言,VS-ST330SPbF系列是一款高性能、高可靠性的相控硅整流器。其在极端环境下的耐用性和稳定性使得它成为多种工业应用的理想选择。其广泛应用的特性和广泛的兼容性使其在市场上具有很强的竞争力。我们强烈推荐在需要高性能相控硅整流器的应用中使用此产品。

VS-ST330S12P0PBF参数

参数
断态电压 1.2KV
开启状态电压 -
最大栅极触发电压 3V
平均通态电流 330A
SCR类型 -
RMS通态电流 520A
最大栅极触发电流 200mA
通态非重复峰值电流 9KA,9.42KA
断态最大重复峰值漏电流 50mA
最大栅极峰值反向电压 -
通用封装 TO-118,TO-209AE
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-ST330S12P0PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-ST330S12P0PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 晶闸管/可控硅 VISHAY INTERTECHNOLOGY VS-ST330S12P0PBF VS-ST330S12P0PBF数据手册

VS-ST330S12P0PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 138 ¥ 1166.1
30+ $ 134.4 ¥ 1135.68
120+ $ 132 ¥ 1115.4
库存: 12
起订量: 6 增量: 6
交货地:
最小起订量为:6
合计: ¥ 6996.6
