PAC100001007FA1000

产品分类: 通孔电阻
产品描述: 100mΩ ±1% 1W ±100ppm/℃ 导线安装 11mm(长度)
供应商型号: 3547136
供应商: 海外现货
标准整包数: 1

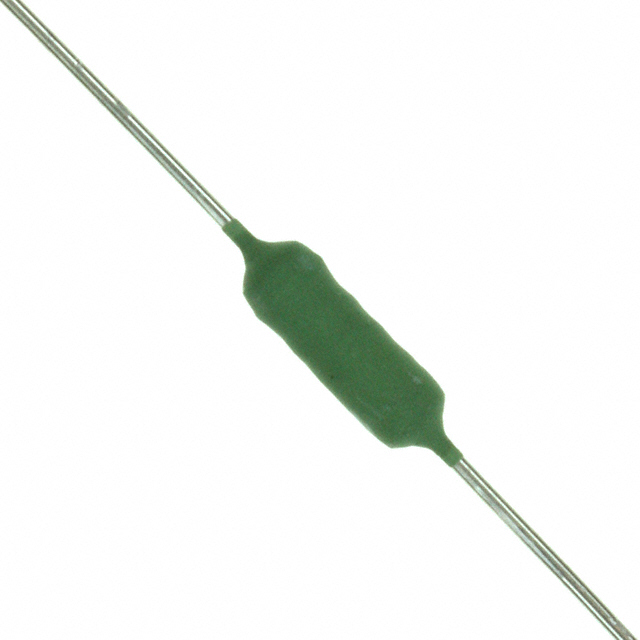

VISHAY INTERTECHNOLOGY 通孔电阻 PAC100001007FA1000

PAC100001007FA1000概述


    产品简介


    PAC..系列水泥密封式线绕精密电阻
    PAC..系列水泥密封式线绕精密电阻 是由 Vishay Draloric 生产的一种高性能电子元件。这些电阻器采用了特殊设计,能在紧凑的空间内提供高功率耗散能力,特别适合于脉冲应用。它们适用于广泛的电子系统和设备中,如工业自动化、测量仪器、电源转换装置等。

    技术参数


    - 型号:PAC01, PAC02, PAC03, PAC04, PAC05, PAC06
    - 额定功率(P25°C):
    - PAC01: 1 W
    - PAC02: 2 W
    - PAC03: 3 W
    - PAC04: 4 W
    - PAC05: 5 W
    - PAC06: 6 W
    - 最高限定电压(Umax):随型号变化,具体数值需参考详细手册
    - 电阻范围:
    - PAC01: 0.10 Ω 至 2.2 KΩ
    - PAC02: 0.10 Ω 至 3.6 KΩ
    - PAC03: 0.10 Ω 至 4.7 KΩ
    - PAC04: 0.10 Ω 至 8.2 KΩ
    - PAC05: 0.10 Ω 至 12 KΩ
    - PAC06: 0.10 Ω 至 12 KΩ
    - 公差:±1%
    - 温度系数(TCR):±100 ppm/K
    - 最大热点温度:275°C

    产品特点和优势


    - 高功率耗散:即使在紧凑的体积内也能实现高功率耗散。
    - 理想的脉冲应用:特别适用于需要快速响应和稳定性的脉冲电路。
    - 高耐热性:能够在高达275°C的温度下保持稳定。
    - 铅(Pb)无污染:符合环保要求。
    - 稳定的温度系数:±100 ppm/K 的温度系数保证了较高的稳定性。
    - 可选特殊缠绕:可根据客户要求定制特殊的缠绕方式。

    应用案例和使用建议


    - 工业自动化设备:由于具有高功率耗散能力和耐高温特性,非常适合用于工业自动化设备中。
    - 电源转换设备:可用于电源转换设备中,确保电力系统的高效和稳定运行。
    - 测量仪器:特别适用于需要精确测量的应用场景。
    使用建议:
    - 安装位置选择:在使用时,尽量选择通风良好且温度可控的位置进行安装。
    - 散热管理:对于大功率应用,确保良好的散热管理以避免过热现象。
    - 接线方式:推荐使用较短的引脚来减少热量损失,并确保焊点稳定。

    兼容性和支持


    这些电阻器的尺寸和引脚配置允许它们与多种标准接口相兼容,因此可以轻松集成到现有的电子系统中。Vishay公司为这些产品提供了全面的技术支持,包括详细的使用说明和技术咨询服务。如遇到任何问题,可以通过文档末尾的联系方式联系技术支持团队。

    常见问题与解决方案


    - Q1: 在高湿度环境下,电阻器的工作表现如何?
    - A1: 通过了56天、相对湿度93%的潮湿试验,其阻值变化在±(1.0% R + 0.05Ω)范围内,仍能保持稳定。
    - Q2: 高温下的性能如何?
    - A2: 经过200°C无负载存储1000小时测试后,阻值变化在±(1.0% R + 0.05Ω)范围内。
    - Q3: 短时间过载对电阻器的影响?
    - A3: 经受住10倍额定功率持续5秒的短时间过载后,阻值变化在±(0.2% R + 0.05Ω)范围内。

    总结和推荐


    PAC..系列水泥密封式线绕精密电阻 是一种高性能、高可靠性的电子元件,广泛适用于各种工业和商业应用。它的主要优点包括高功率耗散能力、高耐热性和稳定的工作性能。如果您需要一款能够在恶劣环境下依然能够稳定工作的电阻器,那么这款产品将是您的理想选择。强烈推荐给所有寻求高品质、高可靠性的电子元件的工程师和技术专家。

PAC100001007FA1000参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 11mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

PAC100001007FA1000厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PAC100001007FA1000数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PAC100001007FA1000 PAC100001007FA1000数据手册

PAC100001007FA1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.4056
50+ ¥ 3.2746
100+ ¥ 3.1436
250+ ¥ 2.934
500+ ¥ 2.8816
1000+ ¥ 2.8293
5000+ ¥ 2.8293
10000+ ¥ 2.8293
库存: 855
起订量: 15 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.4
