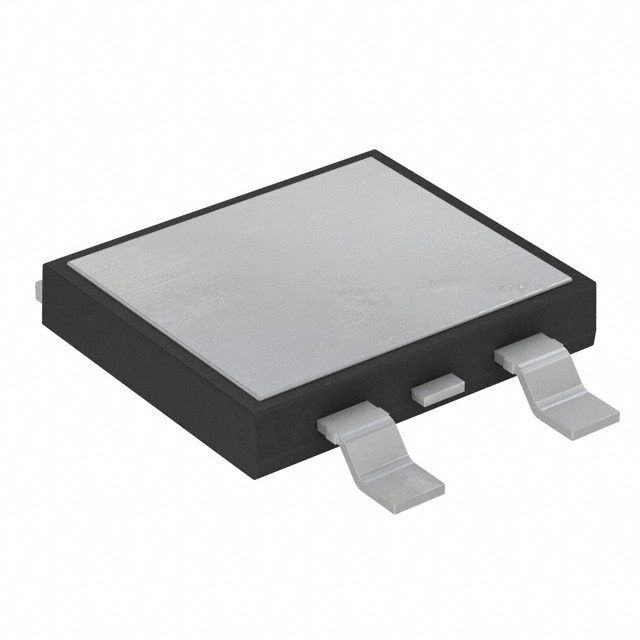

V30DL45BP-M3/I

产品分类: 整流二极管/整流桥
产品描述: 45V 200A 3mA 30A 独立式 TO-263AC-3 贴片安装
供应商型号: TS-V30DL45BP-M3/I
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V30DL45BP-M3/I

V30DL45BP-M3/I概述

    V30DL45BP Vishay General Semiconductor TMBS® Rectifier

    产品简介


    V30DL45BP是一款由Vishay General Semiconductor生产的TMBS®(沟槽MOS肖特基)整流器,主要用于光伏电池的旁路保护。该器件采用先进的沟槽MOS肖特基技术,具有非常低的正向电压降(VF),使其在低功耗操作方面表现出色。这款器件特别适合自动化装配,并且满足MSL 1级标准(根据J-STD-020,峰值LF为260°C)。

    技术参数


    - 最大重复峰值反向电压(VRRM):45 V
    - 最大直流正向电流(IF(DC)):30 A
    - 峰值正向浪涌电流(IFSM):200 A
    - 正向电压降(VF):在IF = 30 A时,VF为0.51 V(TA = 125°C)
    - 最高结温(TJ):≤200°C(DC正向电流下,无反向偏置)
    - 包装形式:SMPD(TO-263AC)
    - 极性:如标记所示

    产品特点和优势


    1. 超低正向电压降:在IF = 5 A时,VF仅为0.28 V(TA = 125°C),这使得该器件非常适合于需要高效能、低损耗的应用场景。
    2. 极低剖面:典型高度仅为1.7 mm,非常适合自动化装配。
    3. 高效率:低功耗操作和高效率运行,使得器件在各种环境下都能保持良好的性能。
    4. 材料合规性:符合RoHS标准,无卤素,并通过了JESD 201类1A毛细管测试,确保材料分类符合行业标准。

    应用案例和使用建议


    典型应用场景:
    - 光伏系统中的太阳能电池组旁路保护,用于DC正向电流而不施加反向偏置。
    使用建议:
    - 在使用过程中,确保散热良好以避免过热。例如,在设计电路时可以考虑添加散热片来提高器件的耐热能力。
    - 注意器件的最大允许温度范围(-40°C至+150°C),确保在规定的工作温度范围内使用。

    兼容性和支持


    - 该器件兼容现有的光伏系统和其他类似应用的设备。此外,Vishay提供广泛的技术支持和客户支持,包括邮件咨询(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)。
    - 供应商提供详细的订购信息,方便客户采购和使用。

    常见问题与解决方案


    1. 问题:如何确定器件的最高结温?
    - 解决方案:在不施加反向偏置的情况下,最大结温(TJ)为200°C。

    2. 问题:如何正确使用该器件?
    - 解决方案:在使用时应遵循制造商的建议,确保工作条件(如温度、电流等)在规定的范围内。

    总结和推荐


    V30DL45BP是一款高性能、低功耗的TMBS®整流器,适用于光伏系统的旁路保护应用。其独特的技术优势、良好的热管理能力和广泛的应用场景使其在市场上具备很强的竞争力。推荐在光伏系统及相关应用中使用该器件。

V30DL45BP-M3/I参数

参数
If - 正向电流 30A
Ir - 反向电流 3mA
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 200A
配置 独立式
10.2mm(Max)
8.99mm(Max)
1.8mm(Max)
通用封装 TO-263AC-3
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

V30DL45BP-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V30DL45BP-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V30DL45BP-M3/I V30DL45BP-M3/I数据手册

V30DL45BP-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.4978 ¥ 4.231
4000+ $ 0.4352 ¥ 3.6995
10000+ $ 0.4161 ¥ 3.5369
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 8462
