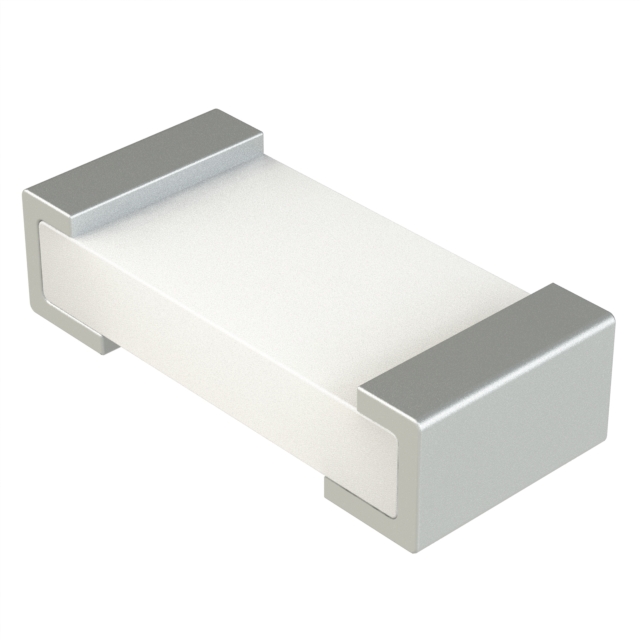

PTN0805E1002BST1

产品分类: 贴片电阻
产品描述: 10KΩ ±0.1% 200mW ±25ppm/℃ 0805 贴片安装 2.03mm*1.27mm*840μm
供应商型号: 764-1466-2-ND
供应商: Digi-Key
标准整包数: 1000
VISHAY INTERTECHNOLOGY 贴片电阻 PTN0805E1002BST1

PTN0805E1002BST1概述

    # Commercial Thin Film Chip Resistor

    产品简介


    Vishay Dale的PTN系列商业薄膜芯片电阻是表面贴装电阻,适用于各种尺寸,提供“顶部侧边”和“包裹边缘”两种终端样式。该系列产品具有自钝化增强钽氮化物薄膜,展现出卓越的防潮能力、电压系数、功率处理能力和电阻稳定性。这些电阻符合MIL-PRF-55342标准特征E的要求,并且能够在高湿度环境下工作。

    技术参数


    尺寸规格
    - 0402: 长度0.042英寸,宽度0.022英寸,厚度0.012至0.033英寸
    - 0502: 长度0.055英寸,宽度0.025英寸,厚度0.012至0.033英寸
    - 0505: 长度0.055英寸,宽度0.050英寸,厚度0.012至0.033英寸
    - 0603: 长度0.064英寸,宽度0.032英寸,厚度0.020英寸
    - 0705/0805: 长度0.080英寸,宽度0.050英寸,厚度0.015至0.033英寸
    - 1005: 长度0.105英寸,宽度0.050英寸,厚度0.015至0.033英寸
    - 1010: 长度0.105英寸,宽度0.100英寸,厚度0.015至0.033英寸
    - 1206: 长度0.126英寸,宽度0.063英寸,厚度0.015至0.033英寸
    - 1505: 长度0.155英寸,宽度0.050英寸,厚度0.015至0.033英寸
    - 2208: 长度0.230英寸,宽度0.075英寸,厚度0.015至0.033英寸
    - 2010: 长度0.209英寸,宽度0.098英寸,厚度0.015至0.033英寸
    - 2512: 长度0.259英寸,宽度0.124英寸,厚度0.015至0.033英寸
    电气特性
    - 电阻范围: 1.0Ω 至 3MΩ
    - 温度系数: ± 10 ppm/°C 至 ± 100 ppm/°C(-55°C 至 +125°C)
    - 容差: ± 0.05% 至 ± 5%(+25°C)
    - 稳定性: ± 0.03%(70°C 下 2000小时)
    - 电压系数: 0.1 ppm/V
    - 工作电压: 75V 至 200V
    - 操作温度范围: -55°C 至 +155°C
    - 存储温度范围: -55°C 至 +155°C
    - 噪声: < -30 dB
    - 非电感

    产品特点和优势


    - 高湿度抗性: 能够在高湿度环境下工作,且具有优异的防潮性能。
    - 低噪声和电压系数: 噪声低于-30 dB,电压系数低,有助于提高信号的纯净度。
    - 激光微调精度: 容差可达到± 0.05%,确保精确的电阻值。
    - 硫化物抗性: 符合ASTM B809-95标准测试,适合在苛刻环境中使用。
    - 可焊性: 具有镍屏障层,确保良好的焊接性能。
    - 环氧粘合端子可选: 提供额外的固定选项。

    应用案例和使用建议


    PTN系列电阻广泛应用于多种电路设计中,例如通信设备、医疗仪器、工业控制系统等。在使用时,应根据具体应用场景选择合适的尺寸和电阻值,以确保最佳性能。特别是在高湿度环境下工作的应用,建议选择带有镍屏障层的端子,以提高可靠性。

    兼容性和支持


    PTN系列电阻与其他标准SMD(表面贴装)设备兼容。Vishay公司提供了全面的技术支持和售后服务,包括详细的产品文档和故障排除指南。此外,还提供定制化的非标电阻值服务,以满足特定的应用需求。

    常见问题与解决方案


    1. 噪声过大:
    - 解决方案:检查焊接质量,确保焊接无瑕疵。若焊接无问题,则考虑更换为更高级别的产品。
    2. 电压波动引起误差:
    - 解决方案:在电路中增加稳压模块,减小电源波动对电阻的影响。
    3. 高温环境下的稳定性下降:
    - 解决方案:使用具有更高稳定性的型号,如TCR较低的型号,或采取散热措施,如添加散热片。

    总结和推荐


    PTN系列商业薄膜芯片电阻凭借其出色的防潮性能、低噪声和稳定的温度特性,在众多应用场景中表现出色。无论是在高湿度环境还是高温条件下,其卓越的表现使其成为市场上的一流产品。我们强烈推荐使用PTN系列电阻,特别是对于那些需要高可靠性和稳定性的应用场合。
    本文档中的所有信息仅用于参考,实际使用前请仔细阅读制造商的官方文档。

PTN0805E1002BST1参数

参数
电阻值 10KΩ
精度 ±0.1%
额定功率 200mW
温度系数 ±25ppm/℃
长*宽*高 2.03mm*1.27mm*840μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTN0805E1002BST1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTN0805E1002BST1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY PTN0805E1002BST1 PTN0805E1002BST1数据手册

PTN0805E1002BST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2418 ¥ 2.0041
2000+ $ 0.2275 ¥ 1.8854
库存: 5000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 2004.1
直接购买
加入购物车
