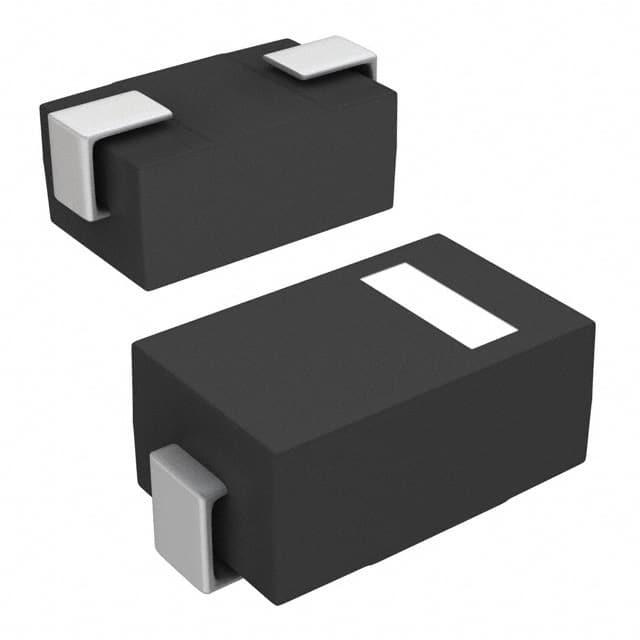

GF1B-E3/5CA

产品分类: 整流二极管/整流桥
产品描述: 100V 30A 2μs 5μA 1A 独立式 DO-214BA 贴片安装 4.75mm*2.9mm*2.74mm
供应商型号: F-GF1B-E3/5CA
供应商: 海外现货
标准整包数: 6500
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 GF1B-E3/5CA

GF1B-E3/5CA概述

    Vishay General Semiconductor GF1 系列玻璃封装整流器技术手册

    1. 产品简介


    Vishay General Semiconductor 的 GF1 系列玻璃封装整流器是一种适用于表面贴装的超级整流器。这些器件因其高可靠性、低导通电压降和高浪涌电流能力而受到广泛青睐。GF1 系列主要用于电源转换、逆变器、转换器和消费电子、汽车及通信领域的自由轮转二极管应用。

    2. 技术参数


    GF1 系列的具体技术参数如下:
    | 参数 | 符号 | GF1A | GF1B | GF1D | GF1G | GF1J | GF1K | GF1M |
    |
    | 最大重复峰值反向电压 | VRRM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大RMS电压 | VRMS | 35 V | 70 V | 140 V | 280 V | 420 V | 560 V | 700 V |
    | 最大直流阻断电压 | VDC | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大平均正向整流电流(TL = 125°C) | IF(AV) | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 峰值正向浪涌电流 | IFSM | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
    | 最大瞬时正向电压 | VF | 1.1 V | 1.2 V | 1.1 V | 1.2 V | 1.1 V | 1.2 V | 1.1 V |
    | 最大DC反向电流(TA = 25°C) | IR | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA | 5.0 μA |

    3. 产品特点和优势


    GF1 系列具有以下独特功能和优势:
    - 高可靠性:超级整流器结构设计提高了可靠性。
    - 自动化适用性强:适用于自动装配,简化生产流程。
    - 低导通电压降:降低功耗,提高效率。
    - 低泄漏电流:提升电路的整体性能。
    - 高浪涌电流能力:能够承受高瞬态电流冲击。
    - AEC-Q101 认证:满足汽车行业标准要求。
    - 环境适应性:可在-65°C到+175°C的宽温度范围内正常工作。

    4. 应用案例和使用建议


    GF1 系列玻璃封装整流器广泛应用于各类电源转换设备,如电源适配器、逆变器和电机驱动系统。为了确保最佳性能,建议在设计时考虑以下几点:
    - 散热管理:选择适当的散热方案以避免过热导致性能下降。
    - 引脚布局:合理规划PCB布局,确保良好的电气连接和散热。
    - 应用电路:根据具体应用需求选择合适的型号,以满足不同电压和电流的要求。

    5. 兼容性和支持


    GF1 系列玻璃封装整流器符合RoHS标准,同时提供多种型号以适应不同的应用场景。厂商提供了详细的文档和技术支持,包括:
    - 订购信息:多种包装和基底选项,方便客户选择。
    - 技术支持:如有技术疑问,可联系指定的技术支持邮箱。

    6. 常见问题与解决方案


    以下是客户在使用GF1系列过程中可能遇到的一些常见问题及其解决方案:
    - Q: 设备启动时出现异常高温

    A: 检查散热系统是否有效,必要时增加散热片或改进散热设计。
    - Q: 寿命短于预期

    A: 确认是否正确选择了型号,注意查看最大功率等级是否与实际需求匹配。
    - Q: 测试结果与预期不符

    A: 确认测试条件是否一致,检查焊接质量和PCB布局。

    7. 总结和推荐


    总体而言,Vishay General Semiconductor 的 GF1 系列玻璃封装整流器是一款高性能、高可靠性的产品,适用于广泛的电源转换应用。其优越的性能和多种型号选择使其在市场上具有较强的竞争力。我们强烈推荐该系列产品给需要高性能整流器的应用开发者和制造商。

GF1B-E3/5CA参数

参数
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 100V
反向恢复时间 2μs
正向浪涌电流 30A
长*宽*高 4.75mm*2.9mm*2.74mm
通用封装 DO-214BA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

GF1B-E3/5CA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GF1B-E3/5CA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY GF1B-E3/5CA GF1B-E3/5CA数据手册

GF1B-E3/5CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6500+ $ 0.0988 ¥ 0.8367
13000+ $ 0.0979 ¥ 0.8292
19500+ $ 0.097 ¥ 0.8218
库存: 6500
起订量: 6500 增量: 6500
交货地:
最小起订量为:6500
合计: ¥ 5438.55
直接购买
