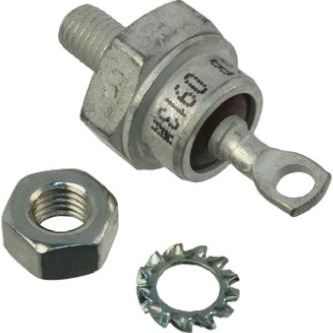

40HFR80

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 40A, 800V, 螺纹, DO-5封装, 2针
供应商型号: 1695846
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 40HFR80

40HFR80概述

    VS-40HF(R) Series Standard Recovery Diodes

    1. 产品简介


    VS-40HF(R) 系列标准恢复二极管是由 Vishay 半导体公司生产的一种高性能电子元件,专为各种高功率应用而设计。该系列产品包括高达 40A 的电流承载能力,适用于从 100V 到 1600V 的电压范围。该系列二极管以其高浪涌电流能力和多种版本(包括带螺纹孔和非螺纹孔的版本)而著称。这些二极管广泛应用于电池充电器、转换器、电源、机床控制和焊接等领域。

    2. 技术参数


    - 最大平均正向电流(IF(AV)):40A
    - 最大有效值正向电流(IF(RMS)):62A
    - 最大单周期峰值非重复浪涌电流(IFSM):
    - 50Hz 下:570A
    - 60Hz 下:595A
    - 最大融断电流平方时间积(I2t):
    - 50Hz 下:1600A2s
    - 60Hz 下:1450A2s
    - 最大融断电流平方根时间积(I2√t):16000A2√s
    - 最大重复峰值反向电压(VRRM):从 100V 到 1600V
    - 最大非重复峰值反向电压(VRSM):同上
    - 最大结温(TJ):-65°C 至 190°C
    - 封装类型:DO-203AB (DO-5)

    3. 产品特点和优势


    VS-40HF(R) 系列的特点包括高浪涌电流能力和宽泛的工作温度范围。这种二极管可以承受高达 1600V 的反向电压,使其适用于需要高电压稳定性的应用场合。此外,该系列还具有多样的安装选项,能够满足不同应用场景的需求。

    4. 应用案例和使用建议


    VS-40HF(R) 系列被广泛用于各种高功率应用,如电池充电器、转换器和电源。以下是几个具体的应用场景及使用建议:
    - 电池充电器:确保电路设计中包含适当的散热装置以应对高功耗。
    - 电源供应:使用高热阻特性来提高效率并减少热量积聚。
    - 焊接设备:选择合适的焊接模式和电流值以避免过载。

    5. 兼容性和支持


    VS-40HF(R) 系列与许多其他 Vishay 半导体的产品兼容,并提供了一系列的技术支持服务,包括在线技术支持和详细的文档资料。制造商还提供了详尽的指南和说明,以帮助客户正确安装和使用这些二极管。

    6. 常见问题与解决方案


    根据技术手册中的内容,以下是几个常见的问题及其解决方案:
    - 问题一:二极管发热过多。
    - 解决方案:确保良好的散热措施,使用散热片或散热膏以提高散热效果。
    - 问题二:工作时电流不稳定。
    - 解决方案:检查电路连接和接地情况,确保所有接线稳固且无接触不良现象。

    7. 总结和推荐


    综上所述,VS-40HF(R) 系列是一种高性能的标准恢复二极管,具备出色的浪涌电流处理能力和宽泛的工作温度范围。该产品非常适合高功率应用场景,如电池充电器、转换器和电源等。总体来看,这是一款值得推荐的电子元器件产品。

40HFR80参数

参数
配置 -
If - 正向电流 40A
Ir - 反向电流 9mA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 595A
长*宽*高 20.08mm(长度)*17.4mm(宽度)
通用封装 DO-203-AB
安装方式 螺纹安装,铰轴安装

40HFR80厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

40HFR80数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY 40HFR80 40HFR80数据手册

40HFR80封装设计

查看详情并下载
Symbol
Footprint
3D Model
