首页  >  产品百科  >  VS-6DKH02-M3/I

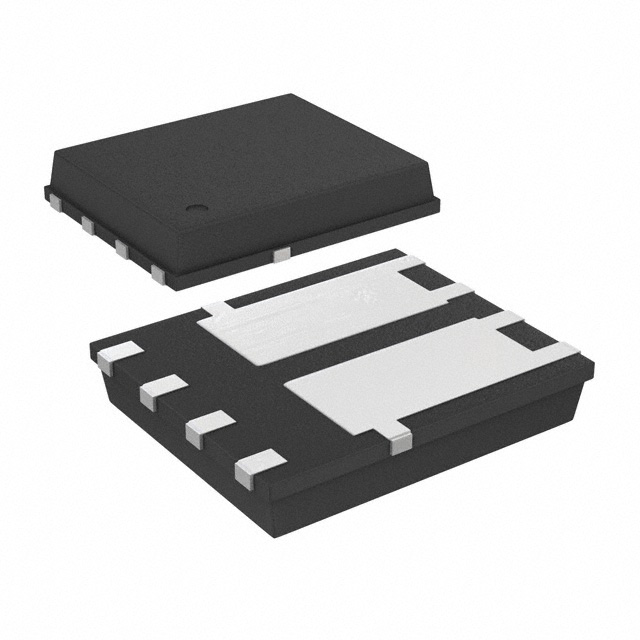

VS-6DKH02-M3/I

产品分类: 整流二极管/整流桥
产品描述: 200V 147A 25ns 2μA 3A 双 FLATPAK-5 贴片安装 5.3mm*6mm*740μm
供应商型号: N-VS-6DKH02-M3/I
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-6DKH02-M3/I

VS-6DKH02-M3/I概述

    Vishay VS-6DKH02-M3 Hyper Fast Rectifier 技术手册

    产品简介


    Vishay Semiconductors 提供的 VS-6DKH02-M3 是一款高性能的快速恢复二极管(FRED Pt®),专为高频率开关应用而设计。该产品通过其卓越的性能指标,如超快恢复时间、低正向电压降和低反向漏电流,确保了出色的电气性能。该二极管主要应用于输出整流、缓冲电路、升压转换器、照明系统及高频逆变器中的续流二极管。

    技术参数


    - 封装类型:FlatPAK 5 x 6
    - 最大平均正向电流:2 x 3 A
    - 最大反向电压:200 V
    - 正向电压降:在 3 A 时为 0.71 V(25 °C)
    - 反向泄漏电流:在 25 °C 时小于等于 6 μA
    - 动态恢复特性:
    - 反向恢复时间:25 ns(在 25 °C 和 1 A 条件下)
    - 峰值恢复电流:在 25 °C 时为 2 A
    - 反向恢复电荷:在 25 °C 时为 12 nC
    - 最大存储和工作温度范围:-65°C 至 175°C
    - 热阻抗:结到环境热阻为 90 °C/W 至 103 °C/W;结到外壳热阻为 2.3 °C/W 至 2.6 °C/W

    产品特点和优势


    VS-6DKH02-M3 的主要特点是其超快的恢复时间和低恢复电荷。这些特点使其成为高效率电源设计的理想选择。与其他类似产品相比,它具有更高的可靠性和更长的工作寿命。此外,它符合 MSL(最大峰值焊锡温度)1 级标准,能够在高达 260 °C 的峰值焊接温度下工作。该二极管还采用了无卤素、符合RoHS标准的材料制造,满足现代环保要求。

    应用案例和使用建议


    该二极管特别适用于高频率的升压转换器、照明系统、以及用于输出整流和缓冲电路的应用场景。例如,在升压转换器中,它可以有效降低损耗并提高效率。对于高频逆变器,它的快速恢复特性能够减少开关损耗,提高系统整体效率。在使用时,应确保散热良好以避免过热损坏,同时考虑使用合适的PCB布局和铜热垫面积来优化散热效果。

    兼容性和支持


    VS-6DKH02-M3 可与其他类似的封装尺寸的器件兼容,便于替换现有设计中的其他品牌或型号的二极管。制造商提供了详细的技术支持文档和应用指南,帮助客户进行选型和应用设计。如有任何技术问题,可以联系指定的技术支持邮箱获得帮助。

    常见问题与解决方案


    - 问题:如何避免过热?
    - 解决方法: 确保良好的散热条件,可以使用大面积的铜热垫或散热片。同时注意不要超过规定的最大平均正向电流和反向电压。

    - 问题:如何正确安装?
    - 解决方法: 按照制造商提供的安装指南进行操作,确保引脚与电路板上的焊盘正确对齐,并使用适当的焊接工艺。

    总结和推荐


    总体来说,Vishay Semiconductors 的 VS-6DKH02-M3 是一款非常优秀的产品,尤其适合于需要高性能、高可靠性的高频率开关应用。其出色的性能指标和合理的成本使得它在市场上具备很强的竞争力。强烈推荐在需要高效能、稳定运行的电力电子设计中使用此产品。

VS-6DKH02-M3/I参数

参数
配置
If - 正向电流 3A
Ir - 反向电流 2μA
Vr-反向电压 200V
反向恢复时间 25ns
正向浪涌电流 147A
长*宽*高 5.3mm*6mm*740μm
通用封装 FLATPAK-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VS-6DKH02-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-6DKH02-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-6DKH02-M3/I VS-6DKH02-M3/I数据手册

VS-6DKH02-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3922 ¥ 3.3337
750+ $ 0.3605 ¥ 3.0643
3000+ $ 0.3468 ¥ 2.9478
库存: 5980
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 1000.11
直接购买
加入购物车
