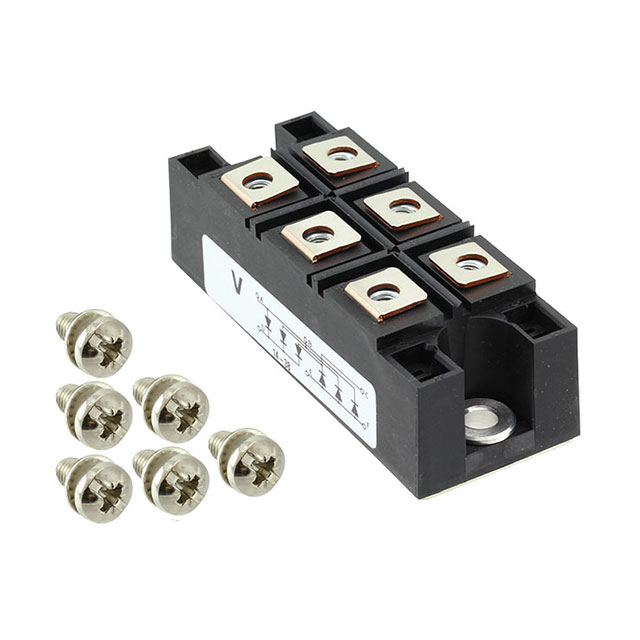

VS-60MT120KPBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 三相整流桥模块, 60A峰值平均正向电流, 1200V峰值反向重复电压, 6引脚, INT-A-PAK封装, 面板
供应商型号: VS-60MT120KPBF-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-60MT120KPBF

VS-60MT120KPBF概述

    VS-60-70MT..KPbF 系列三相桥式整流器

    产品简介


    VS-60-70MT..KPbF系列 是 Vishay Semiconductors 推出的一系列三相桥式整流器,适用于工业级应用。这些模块不仅具有高可靠性和紧凑设计,还具备出色的功率体积比,非常适合在一般用途和重负载环境中使用。此系列产品采用铅(Pb)-free工艺制造,符合RoHS和Halogen-Free标准,确保环保和安全。

    技术参数


    - 电流容量:60A至70A
    - 反向电压:800V至1600V
    - 隔离电压:4000 VRMS
    - 热阻抗:
    - 结到外壳 (DC操作):0.37 K/W (60MT.K), 0.29 K/W (70MT.K)
    - 结到外壳 (120°导通角):0.40 K/W (60MT.K), 0.34 K/W (70MT.K)
    - 最大温度范围:-40°C 至 150°C
    - 热阻抗 (壳到散热器):0.03 K/W
    - 重量:约176克

    产品特点和优势


    1. 兼容性好:完全兼容行业标准INT-A-PAK封装系列,易于集成到现有系统中。
    2. 高性能:优秀的散热设计保证了高效的热管理,提高可靠性。
    3. 高安全性:UL认证和高隔离电压使产品在高压环境中更加安全可靠。
    4. 宽温度范围:可在极端温度条件下稳定运行,适应各种恶劣环境。

    应用案例和使用建议


    - 应用案例:广泛应用于工业电机驱动、电源转换器、焊接设备和工业自动化设备等。
    - 使用建议:
    - 安装时务必按照规范扭矩紧固螺丝,以确保良好接触。
    - 在高温环境下使用时,需要加强散热措施,如加装散热器。
    - 注意定期检查和维护,以保持最佳性能。

    兼容性和支持


    - 兼容性:与市面上大多数的IGBT模块和其他工业控制组件兼容。
    - 技术支持:如有任何技术问题,可联系Diodes Americas、Diodes Asia或Diodes Europe的技术支持团队。

    常见问题与解决方案


    - 问题:安装时如何正确连接引脚?
    - 解决方案:参照产品手册中的接线图进行连接,确保所有引脚正确无误地安装。
    - 问题:模块过热怎么办?
    - 解决方案:增加散热器并确保良好的散热环境,检查是否有不良接触导致过热。

    总结和推荐


    VS-60-70MT..KPbF系列三相桥式整流器以其紧凑设计、高性能和广泛的适用性脱颖而出。特别适合于需要高可靠性、良好散热管理和宽温度范围的应用场合。综合考虑其技术参数、性能优势及广泛应用领域,我们强烈推荐使用这款产品。

VS-60MT120KPBF参数

参数
正向浪涌电流 440A
配置
If - 正向电流 60A
Ir - 反向电流 10mA
Vr-反向电压 1.6KV
反向恢复时间 -
长*宽*高 94mm*35mm*30mm
通用封装 MT-K
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

VS-60MT120KPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-60MT120KPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-60MT120KPBF VS-60MT120KPBF数据手册

VS-60MT120KPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
