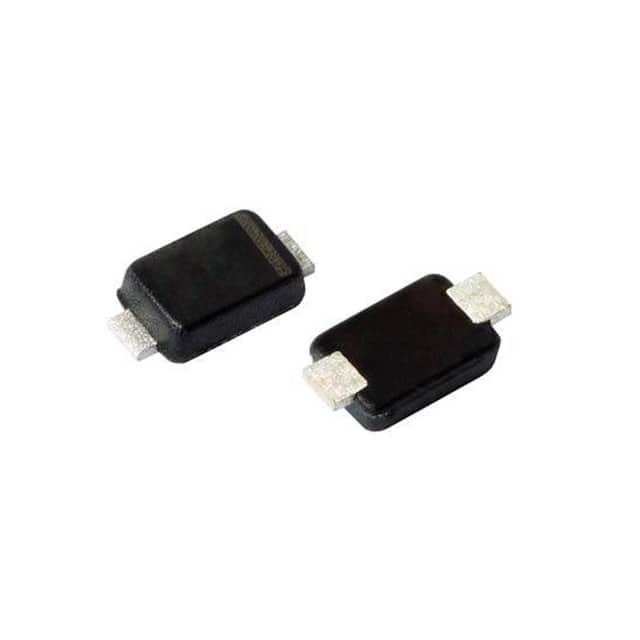

PLZ3V9B-G3/H

产品分类: 齐纳(稳压)二极管
产品描述: ±3.35% 5μA 4.03V 50Ω 960mW 独立式 DO-219AC-2 贴片安装 2.5mm*1.3mm*600μm
供应商型号: 78-PLZ3V9B-G3/H
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 PLZ3V9B-G3/H

PLZ3V9B-G3/H概述

    PLZ Series Zener Diodes: Comprehensive Technical Overview

    产品简介


    PLZ Series是由 Vishay 公司生产的硅平面齐纳二极管系列,专为小型化应用而设计。这些二极管采用超小的低剖面 MicroSMF(DO-219AC)封装,广泛应用于各种电子电路中,尤其是在需要电压调节和保护的应用场景。PLZ 系列二极管具有低泄漏电流、高稳定性等特性,适用于工业领域的多种场合。

    技术参数


    PLZ 系列二极管的技术参数如下:
    - 工作温度范围:存储温度范围为 -55 至 +150°C。
    - 热阻抗:典型的结到环境空气的热阻为 130 K/W,结到引脚的热阻为 40 K/W。
    - 功率耗散:安装在 FR4 板上的额定功率耗散为 500 mW(85°C 下),25°C 下为 960 mW(仅限于焊盘推荐尺寸)。
    - 浪涌功率耗散:按照 IEC 61000-4-5 标准,在 8/20 μs 时间内,不同型号的二极管分别有 100 W 和 70 W 的最大浪涌功率耗散。
    - 电气特性:在 25°C 环境温度下,正向电压(IF=10 mA)为 0.8-0.9 V。

    产品特点和优势


    - 小型化设计:采用 MicroSMF(DO-219AC)封装,外形紧凑,节省空间。
    - 高可靠性:提供 AEC-Q101 资格认证,适合汽车应用。
    - 高性能:出色的稳定性和低泄漏电流,确保长期可靠的性能。
    - 焊接耐受性:具备高温度焊接能力(260°C/10 s),符合 J-STD-020 和 IEC 61000-4-2 标准。

    应用案例和使用建议


    应用案例
    PLZ 系列二极管可以应用于多种电路设计中,如电源电路中的过压保护、电压基准等。例如,在开关电源中,可以使用 PLZ 系列二极管作为稳压装置,确保输出电压的稳定性和可靠性。
    使用建议
    - 在设计电路时,应考虑散热问题,特别是在大电流工作条件下,确保良好的热管理以维持二极管的正常工作温度。
    - 建议采用适当的焊接工艺,特别是对于高温焊接条件,确保二极管的长期可靠性和机械强度。

    兼容性和支持


    PLZ 系列二极管在电气特性和物理尺寸上高度兼容,可以与其他标准齐纳二极管互换。Vishay 提供了详尽的技术支持,包括在线资源和客户支持团队,以帮助解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 在大电流应用中,如何避免过热?
    - A: 在设计时,确保二极管有足够的散热面积,采用散热片或风扇进行强制冷却,或选择更大功率等级的二极管。

    - Q: 如何处理二极管的 ESD(静电放电)问题?
    - A: 可以通过添加外部 ESD 保护器件(如瞬态电压抑制二极管 TVS),并遵循电路板布局的最佳实践来减少 ESD 影响。

    总结和推荐


    综上所述,PLZ 系列二极管凭借其小型化、高可靠性和卓越的电气特性,成为电子设计中不可或缺的重要元件。无论是用于工业设备还是消费电子产品,其出色的表现和广泛应用使其成为值得信赖的选择。因此,我强烈推荐使用 PLZ 系列二极管在各类电子设计中。

PLZ3V9B-G3/H参数

参数
Ir - 反向电流 5μA
最大齐纳阻抗 50Ω
电压容差 ±3.35%
最大功率耗散 960mW
标称齐纳电压 4.03V
配置 独立式
最大功率 960mW
长*宽*高 2.5mm*1.3mm*600μm
通用封装 DO-219AC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
