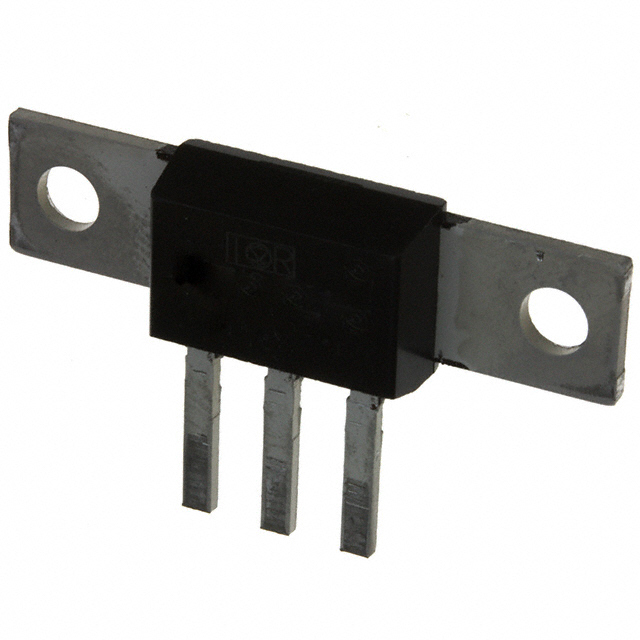

VS-82CNQ030APBF

产品分类: 整流二极管/整流桥
产品描述: 30V 5.1KA 5mA 40A 双commoncathode D-61-8 底座安装 37.97mm*5.97mm*10.79mm
供应商型号: 82CNQ030APBF-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-82CNQ030APBF

VS-82CNQ030APBF概述

    Vishay High Power Products: VS-82CNQ030A PbF Series Schottky Rectifier

    产品简介


    Vishay High Power Products公司新推出的VS-82CNQ030A PbF系列Schottky整流器是一种中心抽头式二极管模块,设计用于高功率和高频应用。该系列产品的主要特点是超低正向电压降(forward voltage drop)和可靠的高温操作能力,使其在电源供应、转换器、自由轮二极管和反向电池保护等领域广泛应用。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 正向平均电流(IF(AV)): 2 x 40 A
    - 最大直流反向电压(VR): 30 V
    - 最大非重复峰值浪涌电流(IFSM): 5100 A (5 μs正弦波)
    - 最大正向电压降(VF): 0.37 V @ 40 A, 125 °C
    - 最大反向漏电流(IRM): 5 mA @ 25 °C, VR = 额定VR
    - 最大结电容(CT): 3700 pF @ VR = 5 VDC
    - 最高结温和储存温度范围(TJ, TStg): -55 °C 到 150 °C
    - 最大热阻抗(RthJC): 0.85 °C/W (DC操作)

    产品特点和优势


    1. 高温工作能力:能够在高达150°C的结温下稳定运行。
    2. 超低正向电压降:显著减少功耗,提高能效。
    3. 小型封装:采用新的低轮廓、小尺寸封装,适合高电流应用。
    4. 增强机械强度和湿度抵抗力:高纯度高耐温环氧树脂封装。
    5. 增强坚固性和长期可靠性:具备防护环,增强耐用性。

    应用案例和使用建议


    该系列Schottky整流器适用于各种电力转换和调节场合。例如,在电源供应和转换器中作为关键组件来提升效率。具体应用时,可以根据负载特性和工作条件选择合适的封装形式,如D-61、D-61-8-SM或D-61-8-SL。为了进一步提高性能,建议配合适当的散热措施以保证长期稳定运行。

    兼容性和支持


    VS-82CNQ030A PbF系列支持无铅应用,并符合RoHS指令要求。此外,Vishay公司为客户提供全面的技术支持和售后服务,确保用户能够充分利用产品的所有功能并解决任何可能出现的问题。

    常见问题与解决方案


    1. 如何测量正向电压降?
    - 使用万用表或专用仪器,在一定电流条件下测量即可。
    2. 当反向电压超过额定值会发生什么?
    - 超过额定反向电压可能导致器件损坏,应严格遵守额定参数进行操作。
    3. 如何选择合适的封装形式?
    - 根据具体应用需求和空间限制选择合适的封装形式,例如在需要紧凑布局的应用中可以选择D-61-8-SM。

    总结和推荐


    VS-82CNQ030A PbF系列Schottky整流器凭借其卓越的性能和广泛的应用范围,非常适合高功率和高频电路的设计。其低温工作的可靠性和高效的能量转换能力使得它成为许多行业不可或缺的组件。鉴于其优秀的性能和高可靠性,强烈推荐使用此产品。

VS-82CNQ030APBF参数

参数
配置 双commoncathode
If - 正向电流 40A
Ir - 反向电流 5mA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 5.1KA
长*宽*高 37.97mm*5.97mm*10.79mm
通用封装 D-61-8
安装方式 底座安装
零件状态 最后售卖
包装方式 散装

VS-82CNQ030APBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-82CNQ030APBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-82CNQ030APBF VS-82CNQ030APBF数据手册

VS-82CNQ030APBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
