BYT52M-TR

产品分类: 整流二极管/整流桥
产品描述: 1KV 50A 200ns 5μA 1.4A 独立式 SOD-57 贴片安装,通孔安装 4.2mm*3.6mm*3.6mm
供应商型号: 4469390
供应商: 海外现货
标准整包数: 25000

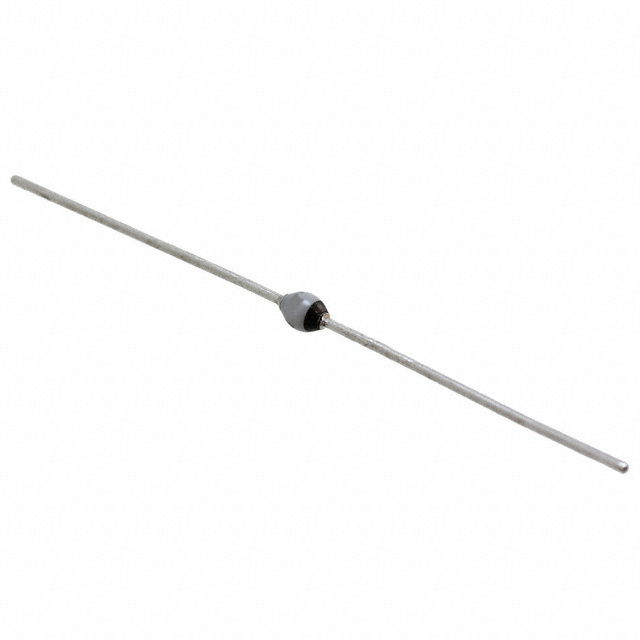

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BYT52M-TR

BYT52M-TR概述

    Vishay BYT52系列快恢复二极管技术手册

    产品简介


    Vishay BYT52系列快恢复二极管是专为高速整流和开关应用设计的产品。该系列产品采用了玻璃钝化结和密封封装,具有低反向电流、软恢复特性等特点。不同型号的产品(如BYT52A, BYT52B, BYT52D, BYT52G, BYT52J, BYT52K, BYT52M)具有不同的电压和电流等级,可以满足不同应用场景的需求。BYT52系列二极管广泛应用于快速整流和开关电路中,例如电源管理和转换器系统。

    技术参数


    | 参数 | 测试条件 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向电压 | - | VRRM | 50 | - | 1000 | V |
    | 峰值正向浪涌电流 | tp = 10 ms, 半正弦波 | IFSM | - | - | 50 | A |
    | 平均正向电流 | l = 10 mm | IF(AV) | - | 1.4 | - | A |
    | 非重复性反向雪崩能量 | I(BR)R = 0.4 A | ER | - | - | 10 | mJ |
    | 热阻抗 | 铅长 l = 10 mm, TL = 恒定 | RthJA | - | 45 | K/W |
    | 正向电压 | IF = 1 A | VF | - | - | 1.3 | V |
    | 反向电流 | VR = VRRM, Tj = 150 °C | IR | - | - | 150 | μA |
    | 反向恢复时间 | IF = 0.5 A, IR = 1 A, iR = 0.25 A | trr | - | - | 200 | ns |

    产品特点和优势


    BYT52系列快恢复二极管的主要特点是:
    - 玻璃钝化结:提供更好的保护,提高可靠性。
    - 密封封装:确保长期稳定运行。
    - 低反向电流:减少功耗。
    - 软恢复特性:降低EMI噪声。
    这些特性使BYT52系列二极管成为高要求应用场景的理想选择。

    应用案例和使用建议


    BYT52系列二极管非常适合于高速整流和开关应用。例如,在开关电源转换器中,BYT52系列二极管可以显著提高效率并减少发热。使用时建议注意散热设计,特别是在高频应用中,以避免过热。此外,根据负载情况合理选择不同电压等级的型号,确保二极管能够承受预期的工作电压。

    兼容性和支持


    BYT52系列二极管采用了标准的SOD-57封装,易于与其他电子元器件集成。Vishay公司提供了丰富的技术支持资源,包括在线文档和客户支持服务,帮助用户解决在应用过程中遇到的技术问题。

    常见问题与解决方案


    - Q: 如何选择合适的电压等级?
    A: 根据具体应用的额定电压选择合适的型号。例如,如果应用需要处理的电压超过50V,则应选择BYT52B及以上型号。

    - Q: 如何优化散热设计?
    A: 在应用环境中增加散热片,使用导热材料,并确保良好的空气流通,以降低工作温度。

    总结和推荐


    总体来看,Vishay BYT52系列快恢复二极管以其高效能和可靠性在市场上表现出色。无论是从性能还是成本考虑,BYT52系列都是高性能应用中的理想选择。强烈推荐给对高速整流和开关需求较高的用户。
    通过本文档,我们详细了解了Vishay BYT52系列快恢复二极管的各项技术和应用细节,希望对用户在选择和应用此类二极管时有所帮助。

BYT52M-TR参数

参数
配置 独立式
If - 正向电流 1.4A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 200ns
正向浪涌电流 50A
长*宽*高 4.2mm*3.6mm*3.6mm
通用封装 SOD-57
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

BYT52M-TR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BYT52M-TR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BYT52M-TR BYT52M-TR数据手册
