TNPW12061K00BEEN

产品分类: 贴片电阻
产品描述: 1KΩ ±0.1% 400mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: TS-TNPW12061K00BEEN
供应商: 海外现货
标准整包数: 1000

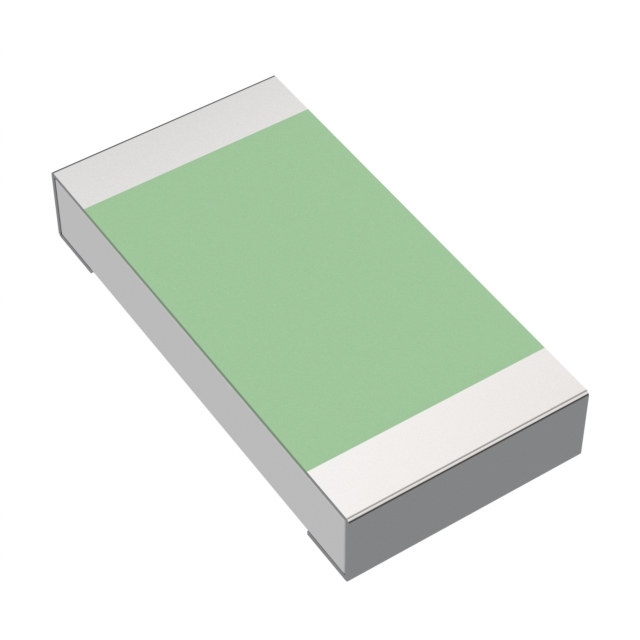

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW12061K00BEEN

TNPW12061K00BEEN概述

    高稳定性薄膜扁平芯片电阻器:TNPW e3

    1. 产品简介


    Vishay公司的TNPW e3精密薄膜扁平芯片电阻器是现代电子设备中最可靠、最稳定的首选元件。适用于要求极高可靠性和稳定性的应用场合,如汽车、工业、测试与测量设备及医疗设备等领域。

    2. 技术参数


    | 参数 | TNPW0201 e3 | TNPW0402 e3 | TNPW0603 e3 | TNPW0805 e3 | TNPW1206 e3 | TNPW1210 e3 |
    ||
    | 尺寸(公制) | RR0603M | RR1005M | RR1608M | RR2012M | RR3216M | RR3225M |
    | 电阻范围 | 22Ω 至 40kΩ | 10Ω 至 100kΩ | 1Ω 至 332kΩ | 1Ω 至 1MΩ | 1Ω 至 2MΩ | 10Ω 至 3.01MΩ |
    | 电阻精度 | ±0.5%,±0.1% | ±1%,±0.5%,±0.1% | ±1%,±0.5%,±0.1% | ±1%,±0.5%,±0.1% | ±1%,±0.5%,±0.1% | ±1%,±0.5%,±0.1% |
    | 温度系数 | ±25 ppm/K | ±50 ppm/K;±25 ppm/K;±15 ppm/K;±10 ppm/K | ±50 ppm/K;±25 ppm/K;±15 ppm/K;±10 ppm/K | ±50 ppm/K;±25 ppm/K;±15 ppm/K;±10 ppm/K | ±50 ppm/K;±25 ppm/K;±15 ppm/K;±10 ppm/K | ±50 ppm/K;±25 ppm/K;±15 ppm/K;±10 ppm/K |
    | 额定功耗(P70) | 0.075 W | 0.100 W | 0.125 W | 0.200 W | 0.400 W | 0.500 W |
    | 工作电压(AC RMS 或 DC) | 25 V | 50 V | 75 V | 150 V | 200 V | 200 V |
    | 可承受膜温 | 155°C

    3. 产品特点和优势


    TNPW e3电阻器具有以下独特功能和优势:
    - 优异的抗潮能力:可在85°C和85%相对湿度下保持稳定。
    - 在不同环境条件下表现出色的整体稳定性:在1000小时内漂移不大于0.05%(在70°C下的额定功率)。
    - 符合AEC-Q200标准:适用于汽车行业的严苛要求。
    - 硫化物抗性验证:符合ASTM B 809标准。
    - 材料分类:遵循符合要求的定义,请参阅www.vishay.com/doc?99912。

    4. 应用案例和使用建议


    TNPW e3电阻器广泛应用于汽车、工业设备、测试与测量设备以及医疗设备中。例如,在汽车中用于发动机控制系统、车身控制模块等,能够提供高可靠性与稳定性。建议在应用过程中注意热管理,以确保电阻器温度不超过规定的极限值。

    5. 兼容性和支持


    该电阻器适用于自动贴片装配系统,并且耐受所有常见的清洁溶剂。Vishay公司为客户提供技术支持和服务,以确保长期稳定性。此外,对于需要铅锡端子的应用,可以参考最新版的TNPW数据手册进行订购。

    6. 常见问题与解决方案


    - 问题:电阻器表面出现过热现象。
    - 解决方案:检查电路板设计并优化热阻,参考“表面贴装电阻器热管理”的应用说明(www.vishay.com/doc?28844)。
    - 问题:电阻值随时间变化明显。
    - 解决方案:定期检测,确保其处于规定范围内,必要时更换以避免影响系统性能。

    7. 总结和推荐


    TNPW e3电阻器以其高稳定性和卓越的可靠性成为众多领域的理想选择。其在汽车、工业及医疗设备中的广泛应用证明了其优越性。如果你的需求集中在高可靠性和稳定性上,强烈推荐选用TNPW e3。然而,建议在设计和使用过程中严格遵循制造商的指导,以充分发挥其性能。

TNPW12061K00BEEN参数

参数
电阻值 1KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW12061K00BEEN厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW12061K00BEEN数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW12061K00BEEN TNPW12061K00BEEN数据手册

TNPW12061K00BEEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
