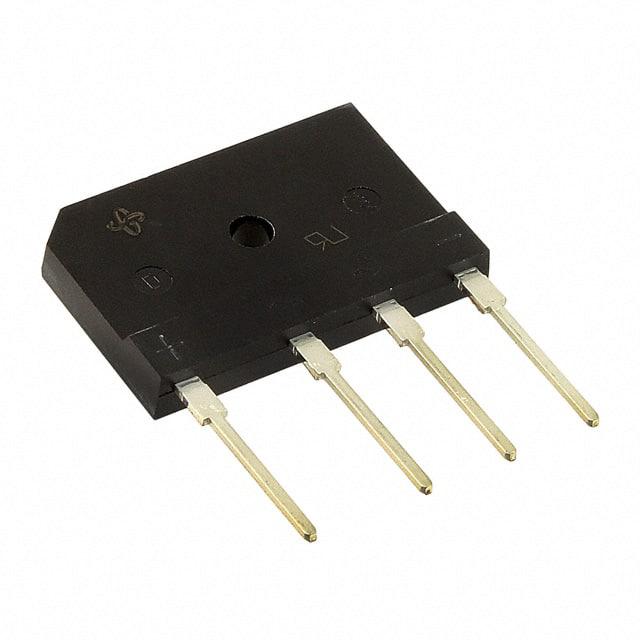

PB3006-E3/45

产品分类: 整流二极管/整流桥
产品描述: 600V 240A 10μA 30A CASE PB 通孔安装 30.3mm*4.1mm*20.3mm
供应商型号: 1815632
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 PB3006-E3/45

PB3006-E3/45概述

    Enhanced isoCink+ Bridge Rectifiers PB3006, PB3008, PB3010
    Vishay General Semiconductor

    1. 产品简介


    产品类型: 增强型隔离式桥式整流器
    主要功能:
    - 高电流密度的单列直插封装
    - 优异的热传导性能
    - 玻璃钝化芯片结
    - 符合UL标准,安全电绝缘
    应用领域:
    - 广泛应用于AC/DC全波整流,如开关电源、家用电器和白色家电等领域

    2. 技术参数


    | 参数 | PB3006 | PB3008 | PB3010 |
    ||
    | 最大重复峰值反向电压(VRRM) | 600 V | 800 V | 1000 V |
    | 平均整流正向电流(IO) | 30 A | 30 A | 30 A |
    | 非重复峰值正向浪涌电流(IFSM) | 240 A | 240 A | 240 A |
    | 正向瞬态电压(VF) @ IF=15 A | 0.97 V | 0.97 V | 0.97 V |
    | 反向电流(IR) @ 25°C | 10 μA | 10 μA | 10 μA |
    | 工作温度范围(TJ, TSTG) | -55 to +150°C | -55 to +150°C | -55 to +150°C |

    3. 产品特点和优势


    - UL认证:符合UL 1557标准,文件号为E312394
    - 高可靠性:环氧树脂符合UL 94 V-0阻燃等级
    - 热传导性能优秀:RθJC典型值为0.95°C/W
    - 玻璃钝化芯片结:提高长期稳定性和可靠性
    - 抗焊接锡飞溅:符合JESD 22-B106标准

    4. 应用案例和使用建议


    典型应用:
    - 开关电源的AC/DC全波整流
    - 家用电器和白色家电
    使用建议:
    - 在高温环境下使用时(超过85°C),需要加装散热器以保持良好的热稳定性
    - 确保散热器的接触面积足够大,推荐扭矩为5.7 cm-kg(5英寸磅)

    5. 兼容性和支持


    - 兼容性:适用于大多数标准AC/DC电源设计,与市面上多数电路板和模块兼容
    - 支持和服务:请访问Vishay官网联系技术支持团队获取更多帮助,联系方式如下:
    - DiodesAmericas@vishay.com
    - DiodesAsia@vishay.com
    - DiodesEurope@vishay.com

    6. 常见问题与解决方案


    问题1: 长时间高负荷工作导致过热?
    - 解决方案: 加装适当的散热器,并确保散热器与设备底面接触良好
    问题2: 在高温环境下反向电流增大?
    - 解决方案: 在极端条件下使用更大功率型号的器件,并确保良好的散热环境
    问题3: 设备在特定频率下出现高频噪声?
    - 解决方案: 检查电路设计,确保正确的旁路电容配置,以减小高频干扰

    7. 总结和推荐


    综合评估:
    - 高度可靠,安全性能卓越
    - 高电流密度,适合各类高功率应用
    - 热管理优秀,确保长期稳定运行
    推荐使用:
    - 推荐用于需要高可靠性和安全性的工业和消费类电子产品,特别是那些对温度要求较高的场合
    通过以上详细的技术手册内容,可以看出Vishay General Semiconductor生产的isoCink+ Bridge Rectifiers PB3006, PB3008, PB3010具备优秀的性能和可靠的安全特性,是众多电力转换和整流应用的理想选择。

PB3006-E3/45参数

参数
反向恢复时间 -
正向浪涌电流 240A
配置 -
If - 正向电流 30A
Ir - 反向电流 10μA
Vr-反向电压 600V
长*宽*高 30.3mm*4.1mm*20.3mm
通用封装 CASE PB
安装方式 通孔安装
零件状态 在售
包装方式 管装

PB3006-E3/45厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PB3006-E3/45数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY PB3006-E3/45 PB3006-E3/45数据手册

PB3006-E3/45封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.0254
10+ ¥ 15.5295
100+ ¥ 15.2522
500+ ¥ 14.9749
1000+ ¥ 14.9749
库存: 5938
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.02
