VS-30CPU04-N3

产品分类: 整流二极管/整流桥
产品描述: 400V 200A 46ns 10μA 15A 双commoncathode TO-247AC 通孔安装 15.87mm*5.31mm*20.7mm
供应商型号: C-VS-30CPU04-N3
供应商: 国内现货
标准整包数: 500

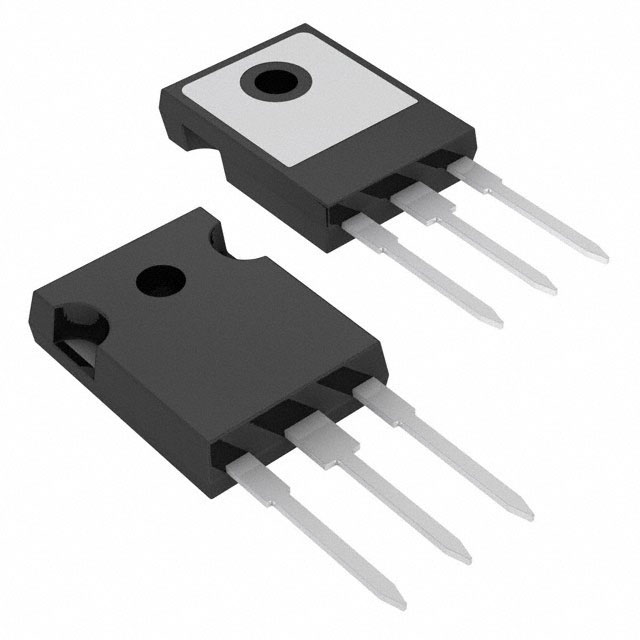

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-30CPU04-N3

VS-30CPU04-N3概述

    Vishay VS-30CPU04-N3 Ultrafast Rectifier

    产品简介


    Vishay的VS-30CPU04-N3是一款高性能的超快恢复整流器,隶属于FRED Pt®系列。该产品采用优化的设计以实现极低的正向电压降和超快恢复时间,特别适用于电源管理、不间断电源(UPS)、直流到直流转换器等领域。此外,它还可用作低电压逆变器和斩波电机驱动器中的续流二极管。

    技术参数


    - 电流额定值: 每个支路最大平均正向电流为15A,总计30A。
    - 电压额定值: 最大峰值反向电压为400V。
    - 正向电压: 在15A时为0.93V(典型值)。
    - 反向漏电流: 反向电压为额定值时的最大漏电流为10μA。
    - 恢复时间: 典型恢复时间为36ns(在1A,dIF/dt = 50A/μs条件下)。
    - 工作温度范围: 工作结温和存储温度范围为-65°C至+175°C。
    - 封装: TO-247AC 3L。
    - 电路配置: 共阴极配置。

    产品特点和优势


    - 超快恢复时间: 降低开关损耗并提高系统效率。
    - 低正向电压降: 减少能量损失,提升能效。
    - 高可靠性: 设计和认证符合JESD 47标准,具备良好的耐久性和稳定性。
    - 优化结构: 平面结构和铂掺杂寿命控制确保最佳性能。

    应用案例和使用建议


    - 应用场景:
    - 开关电源(SMPS)
    - 不间断电源(UPS)
    - 直流到直流转换器
    - 低电压逆变器中的续流二极管
    - 斩波电机驱动器
    - 使用建议:
    - 由于其高可靠性,适合长期稳定运行的应用。
    - 在设计时应注意散热措施,特别是在高温环境下使用时。
    - 确保良好的连接和安装,避免因热膨胀导致损坏。

    兼容性和支持


    - 兼容性:
    - 该产品与常见的电源管理系统和其他电子元器件高度兼容。
    - 支持:
    - Vishay提供了全面的技术支持,可通过官方网站上的技术支持邮箱获得帮助。

    常见问题与解决方案


    - 问题1: 正向电压过高。
    - 解决方案: 检查负载是否超出规定范围,确认接线正确无误。
    - 问题2: 恢复时间过长。
    - 解决方案: 检查是否有外部干扰或电路设计不合理,进行必要的调整。
    - 问题3: 温度过高。
    - 解决方案: 检查散热是否充分,适当增加散热装置。

    总结和推荐


    Vishay VS-30CPU04-N3凭借其超快恢复时间和低正向电压降的优势,在电源管理和电机驱动等应用中表现出色。其高可靠性、优化的结构设计使其在市场上具有很强的竞争力。我们强烈推荐在需要高性能整流器的应用中使用该产品。然而,在使用过程中需要注意散热问题,确保其在高温环境下的稳定运行。

VS-30CPU04-N3参数

参数
反向恢复时间 46ns
正向浪涌电流 200A
配置 双commoncathode
If - 正向电流 15A
Ir - 反向电流 10μA
Vr-反向电压 400V
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

VS-30CPU04-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-30CPU04-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-30CPU04-N3 VS-30CPU04-N3数据手册

VS-30CPU04-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.8142 ¥ 7.165
1500+ $ 0.7935 ¥ 6.9828
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 3582.5
