CH02016-500RGFT

产品分类: 贴片电阻
产品描述: 500Ω ±2% 30mW ±100ppm/℃ 02016 贴片安装 480μm*390μm*420μm
供应商型号: 2385680
供应商: 海外现货
标准整包数: 1

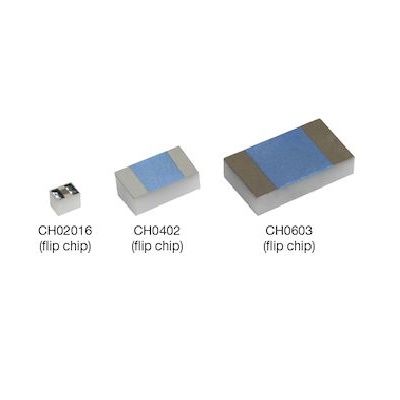

VISHAY INTERTECHNOLOGY 贴片电阻 CH02016-500RGFT

CH02016-500RGFT概述

    高频50 GHz薄膜芯片电阻器

    产品简介


    本手册详细介绍了一款高性能的高频薄膜芯片电阻器,型号为50 GHz Thin Film Chip Resistor。这种电阻器主要应用于微型化组件的设计,其内部电抗非常小,从而能够在广泛的频率范围内(高达50 GHz)作为纯电阻运行。这款电阻器以其高稳定性、精确度和宽泛的工作温度范围而闻名,在高频信号处理、射频通信等领域具有广泛的应用前景。

    技术参数


    - 工作频率: 最高达50 GHz
    - 尺寸规格:
    - CH02016: 0.48 mm × 0.39 mm, 10Ω 至 500Ω, 2%, 5%, 10%容差
    - CH0402: 1.00 mm × 0.60 mm, 10Ω 至 500Ω, 1%, 2%, 5%, 10%容差
    - CH0603: 1.52 mm × 0.75 mm, 10Ω 至 500Ω, 1%, 2%, 5%, 10%容差
    - 额定功率: CH02016: 0.030 W, CH0402: 0.050 W, CH0603: 0.125 W
    - 温度系数: ±100 ppm/°C, 工作温度范围为-55°C 至 +155°C
    - 材质分类: 纯氧化铝基板(99.5%)

    产品特点和优势


    - 小内阻抗: 内部电感和电容极低(LC 下降至1 × 10^-24)
    - 高精度: 容差低至1%
    - 小尺寸: 尺寸最小可达到20密耳 x 16密耳
    - 耐高温: 温度范围宽广,适用于恶劣环境
    - 多种封装选择: 包括贴片和引线封装,满足不同应用需求

    应用案例和使用建议


    - 无线通信: 在微波通信系统中用作精密调节电阻
    - 雷达系统: 用于频率高达50 GHz的雷达设备
    - 测试仪器: 作为校准标准电阻器
    - 医疗设备: 可用于需要高精度和稳定性的医疗器械中
    - 汽车电子: 在高温、振动环境中提供可靠性能

    兼容性和支持


    - 兼容性: 与现有的表面贴装技术和生产设备兼容
    - 支持: Vishay Sfernice 提供设计工具和技术支持,帮助客户进行快速设计和原型开发。此外,还提供详细的封装和组装指南。

    常见问题与解决方案


    - 问题: 电阻器出现短路
    - 解决方案: 检查电路板是否有金属残留物或异物造成短路,清理并重新安装。
    - 问题: 电阻值不准确
    - 解决方案: 重新检查装配工艺和材料,确保所有参数符合规格书要求。

    总结和推荐


    综合评估: 这款高频薄膜芯片电阻器以其卓越的高频性能、宽泛的工作温度范围和高可靠性成为市场上的一款优质产品。它特别适合于需要高精度和高稳定性的应用场合。
    推荐使用: 强烈推荐该产品用于需要高精度和高稳定性的高频应用场合。对于要求在极端环境下保持高性能的项目,Vishay Sfernice 的这款电阻器将是最佳选择。

CH02016-500RGFT参数

参数
电阻值 500Ω
精度 ±2%
额定功率 30mW
温度系数 ±100ppm/℃
长*宽*高 480μm*390μm*420μm
通用封装 02016
安装方式 贴片安装
包装方式 卷带包装

CH02016-500RGFT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CH02016-500RGFT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CH02016-500RGFT CH02016-500RGFT数据手册

CH02016-500RGFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.6355
10+ ¥ 40.6908
25+ ¥ 39.465
50+ ¥ 38.2826
库存: 98
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.63
