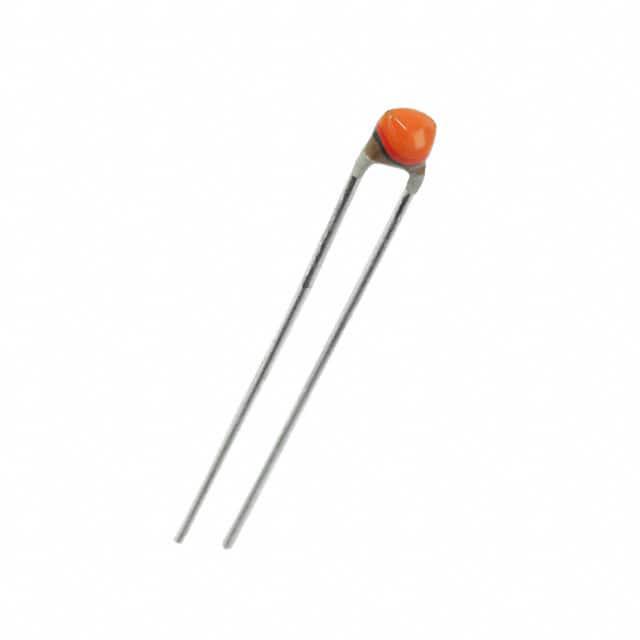

NTCLE100E3102HB0

产品分类: 温度传感器
产品描述: ±0.5% 通孔安装 3.3mm*3mm*24mm
供应商型号: 3780812
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 温度传感器 NTCLE100E3102HB0

NTCLE100E3102HB0概述


    产品简介


    NTC热敏电阻,引脚式安装,标准精度
    - 产品类型:NTC热敏电阻(Negative Temperature Coefficient)
    - 主要功能:用于温度测量、补偿、传感及控制。
    - 应用领域:广泛应用于消费电子和工业应用中。

    技术参数


    - 电阻值:25°C时为3.3至470kΩ。
    - 容差:±2%,±3%,±5%。
    - B25/85值:2880至4570K。
    - B25/85容差:±0.5%至±3%。
    - 操作温度范围:
    - 零功率损耗连续:-40°C至+125°C。
    - 短期:最高可达150°C。
    - 响应时间(在油中):约1.2秒。
    - 热时间常数:15秒(仅供参考)。
    - 耗散因子:7mW/K(R25值≤680Ω)。
    - 最大功率损耗:55°C时为500mW。
    - 气候类别:(LCT/UCT/天数) 40/125/56。
    - 重量:约0.3克。

    产品特点和优势


    - 高精度和稳定性:在宽广的温度范围内提供精确的测量,并具有长期稳定性的优势。
    - 优异的价格性能比:性价比非常高。
    - 安全认证:通过cULus认证,符合特定标准。
    - 易于安装:采用径向安装方式。
    - 符合环保要求:符合RoHS要求,部分型号含有铅的玻璃或陶瓷材料。

    应用案例和使用建议


    应用案例
    这些热敏电阻适用于各种消费电子产品和工业控制系统,例如家庭自动化系统、医疗设备和汽车应用中的温度传感器。
    使用建议
    - 在选择合适的热敏电阻时,应考虑实际工作温度范围及所需的精度和稳定性。
    - 确保适当的散热措施,以避免超过最大功率损耗。
    - 安装过程中应遵循制造商的指导原则,避免热应力对设备的影响。

    兼容性和支持


    - 兼容性:适合于多种电气设备和系统,但不适用于封装应用。
    - 支持:Vishay提供全面的设计支持,包括计算曲线工具和详细的材料与订单信息。

    常见问题与解决方案


    - 问题1:如何计算热敏电阻的电阻值?
    - 解决办法:使用扩展的“Steinhart-Hart”公式进行计算,具体请参考手册中的相关部分。

    - 问题2:如何确定温度偏差?
    - 解决办法:结合R25容差和B容差来计算总电阻偏差,详情见手册。

    总结和推荐


    NTCLE100E3系列的热敏电阻凭借其高精度、高稳定性、良好的价格性能比和广泛的应用领域,在多个行业得到了广泛应用。建议在需要精密温度测量和控制的应用中选用该产品。总体来说,NTCLE100E3系列是值得信赖的选择,尤其对于对精度和可靠性有较高要求的应用场景。

NTCLE100E3102HB0参数

参数
精度 ±0.5%
温度范围 -
温度阈值 -
长*宽*高 3.3mm*3mm*24mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

NTCLE100E3102HB0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NTCLE100E3102HB0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 温度传感器 VISHAY INTERTECHNOLOGY NTCLE100E3102HB0 NTCLE100E3102HB0数据手册

NTCLE100E3102HB0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.5448
10+ ¥ 2.6854
100+ ¥ 2.4062
500+ ¥ 2.4062
1000+ ¥ 2.3632
2500+ ¥ 2.3202
10000+ ¥ 2.3202
25000+ ¥ 2.3202
库存: 1558
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 26.85
