VS-85HFR20

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 85A, 200V, 螺纹, DO-5封装, 2针
供应商型号: 85HFR20-ND
供应商: Digi-Key
标准整包数: 1

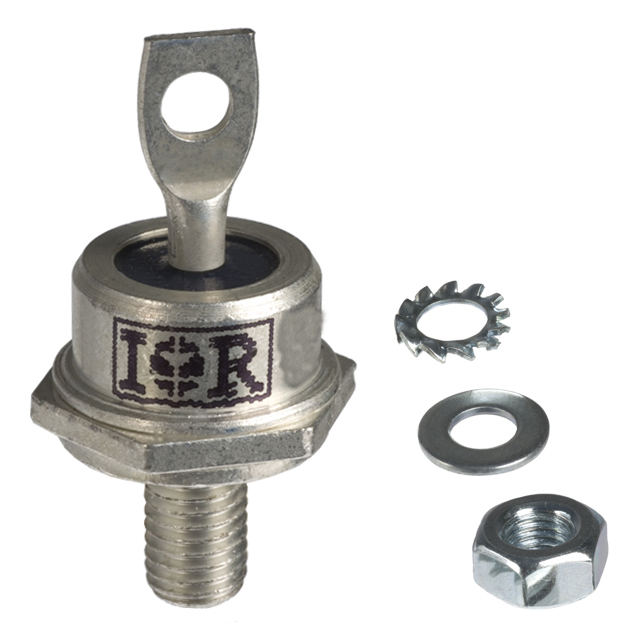

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-85HFR20

VS-85HFR20概述

    Vishay Semiconductors VS-85HF(R), VS-86HF(R), VS-87HF(R), VS-88HF(R) 系列标准恢复二极管

    1. 产品简介


    Vishay Semiconductors 的 VS-85HF(R), VS-86HF(R), VS-87HF(R), VS-88HF(R) 系列标准恢复二极管(stud 版)适用于多种工业级别的应用,具有高浪涌电流能力。这些二极管提供了不同电压范围的选择,以满足各种应用场景的需求。主要的应用领域包括电池充电器、转换器、电源供应器、机床控制和焊接设备。

    2. 技术参数


    这些二极管的主要技术规格如下:
    - 最大平均正向电流(IF(AV)):85 A
    - 最大峰值非重复浪涌电流(IFSM):
    - 50 Hz:1700 A
    - 60 Hz:1800 A
    - 最大瞬时功率损耗:
    - 100 V 到 1200 V 范围内:最大 133 A
    - 1400 V 到 1600 V 范围内:最大 133 A
    - 工作温度范围:
    - 最高结温(TJ):180°C
    - 最低结温(TJ):-65°C
    - 额定最大重复反向峰值电压(VRRM):
    - 100 V 至 1200 V
    - 1400 V 至 1600 V
    - 反向阻断电压(VRSM):最大值为 1700 V

    3. 产品特点和优势


    这些二极管具有以下显著特点和优势:
    - 高浪涌电流能力:可承受高达 1700 A 的瞬时电流。
    - 散热设计:采用 stud 版本设计,便于散热。
    - 不同的电压选择:提供从 100 V 到 1600 V 不同电压等级的产品,适合多种应用场景。
    - 广泛的适用性:适用于多种工业级别应用,如电池充电器、电源转换器和焊接设备。

    4. 应用案例和使用建议


    根据手册中的典型应用场景,这些二极管在电池充电器、电源转换器和焊接设备中的应用非常广泛。使用建议如下:
    - 电池充电器:确保电路设计合理,以便能够处理瞬间的大电流。
    - 电源转换器:注意散热设计,确保设备在高温环境下正常运行。
    - 焊接设备:考虑连接方式,确保设备可靠安装和连接。

    5. 兼容性和支持


    这些二极管支持通过通孔安装,推荐使用无孔带螺纹的散热片。Vishay 提供了详细的技术支持和维护文档,可以访问其官方网站获取更多信息和支持。

    6. 常见问题与解决方案


    常见的问题及解决办法包括:
    - 过热问题:确保适当的散热设计,避免长期过载使用。
    - 浪涌电流问题:使用合适的保护措施,如保险丝或电感器,以限制浪涌电流。
    - 接线错误:确保正确连接,避免反接和短路问题。

    7. 总结和推荐


    总体而言,Vishay Semiconductors 的 VS-85HF(R), VS-86HF(R), VS-87HF(R), VS-88HF(R) 系列标准恢复二极管是高性能、可靠性高的工业级组件,适合多种应用场景。这些二极管在工业应用中表现出色,值得推荐给需要高性能电子元件的工程师和制造商。
    如果您对这些二极管有任何疑问,可以直接联系 Vishay 官方的技术支持团队获取帮助。

VS-85HFR20参数

参数
配置 独立式
If - 正向电流 85A
Ir - 反向电流 9mA
Vr-反向电压 200V
反向恢复时间 -
正向浪涌电流 1.8KA
长*宽*高 25.4mm*17.4mm*17.4mm
通用封装 DO-203AB,DO-5
安装方式 螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-85HFR20厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-85HFR20数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-85HFR20 VS-85HFR20数据手册

VS-85HFR20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.7504 ¥ 106.7049
10+ $ 8.8774 ¥ 74.2931
100+ $ 6.6903 ¥ 55.9896
500+ $ 6.2491 ¥ 52.2972
库存: 334
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.7
