首页  >  产品百科  >  CRCW040247K0FKEDHP

CRCW040247K0FKEDHP

产品分类: 贴片电阻
产品描述: 47KΩ ±1% 200mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: ECO-CRCW040247K0FKEDHP
供应商: 海外现货
标准整包数: 10000

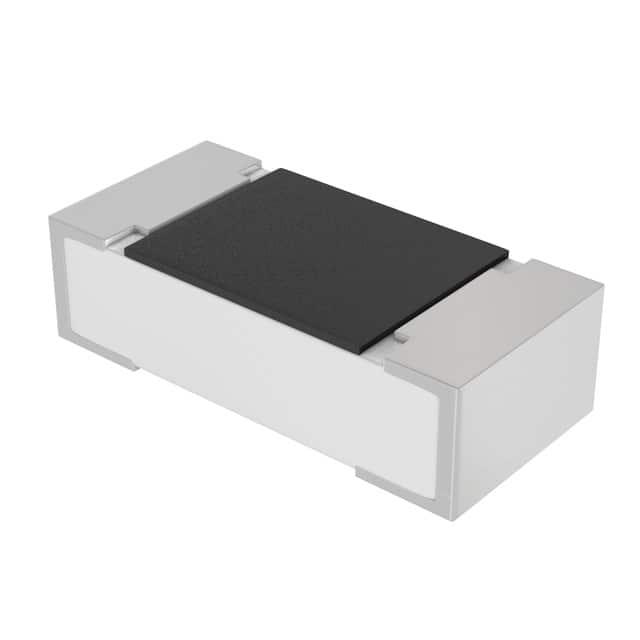

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW040247K0FKEDHP

CRCW040247K0FKEDHP概述


    产品简介


    CRCW-HP e3脉冲保护高功率厚膜贴片电阻 是 Vishay Draloric 生产的一款高可靠性、高稳定性、大功率额定值的厚膜贴片电阻系列。这些电阻器特别适合在各种电力测量电子应用中使用,尤其是在需要高可靠性、稳定性和出色脉冲负载性能的应用场合。典型的典型应用包括汽车中的电池管理系统。

    技术参数


    - 尺寸(英制):0402、0603、0805、1206、1210、1218、2010、2512
    - 尺寸(公制代码):RR1005M、RR1608M、RR2012M、RR3216M、RR3225M、RR3246M、RR5025M、RR6332M
    - 电阻范围:1Ω至1MΩ;跳线(0Ω)
    - 电阻容差:±5%、±1%、±0.5%
    - 温度系数:±200 ppm/K、±100 ppm/K
    - 额定耗散功率:0.2W(0402)、0.25W(0603)、0.5W(0805)、0.75W(1206)、0.75W(1210)、1.5W(1218)、1.0W(2010)、1.5W(2512)
    - 最大工作电压:50V(0402)、75V(0603)、150V(0805)、200V(1206、1210、1218)、400V(2010)、500V(2512)
    - 最大薄膜温度:155°C
    - 工作温度范围:-55°C 至 +155°C
    - 最大阻值变化:在P70时,运行1000小时 ≤ 2.0%,8000小时 ≤ 4.0%
    - 绝缘耐压:1分钟内,最大绝缘电压 75V(0402)、100V(0603)、200V(0805)、300V(1206、1210、1218、2010、2512)

    产品特点和优势


    CRCW-HP e3具有以下显著特点和优势:
    1. 出色的脉冲负载能力:适用于高脉冲负载环境。
    2. 增强的功率额定值:具备更高的额定耗散功率。
    3. 双面印刷电阻元件:提高了元件的可靠性和稳定性。
    4. 通过AEC-Q200认证:确保了产品的质量和性能。
    5. 材料分类:详见 www.vishay.com/doc?99912

    应用案例和使用建议


    CRCW-HP e3主要应用于汽车和工业领域。例如,在电池管理系统中,这些电阻器可以有效应对高脉冲负载,从而保证系统的可靠运行。建议用户在选择具体型号时,根据应用的具体要求选择合适的电阻值和封装尺寸,以确保最佳的使用效果。对于一些特殊应用,可能需要进行额外的热管理设计,以确保电阻器的长期稳定性和可靠性。

    兼容性和支持


    CRCW-HP e3具有良好的兼容性,可以与多种自动焊接设备和工艺兼容,包括波峰焊、回流焊和蒸汽相焊。产品符合RoHS标准,并提供纯锡电镀层,与无铅和含铅焊接工艺兼容。此外,产品还提供长达2年的焊锡兼容性,并且允许最长存储时间为20年。

    常见问题与解决方案


    1. Q: 产品如何处理过高的温度?
    - A: 该产品可在-55°C至+155°C的工作温度范围内正常工作,且在特定条件下(如散热良好)可进一步提升工作温度。
    2. Q: 产品如何抵抗潮湿环境的影响?
    - A: 产品经过严格的潮湿环境测试,能够在高达93%相对湿度的环境下正常工作,并且在85°C的高温潮湿环境中表现出色。
    3. Q: 如何确保产品的可靠性和长期稳定性?
    - A: 该产品经过严格的质量控制和测试,能够在长时间运行后保持稳定的性能表现。例如,在8000小时的使用寿命内,阻值变化不超过4%。

    总结和推荐


    CRCW-HP e3是一款高品质的高功率厚膜贴片电阻,具备出色的脉冲负载能力和增强的功率额定值。其广泛应用于汽车和工业领域,特别是在需要高可靠性、稳定性和脉冲负载性能的应用中。其通过AEC-Q200认证,确保了产品在关键应用中的卓越性能。推荐在涉及高功率需求和严格环境条件的应用中使用此产品,例如汽车电池管理系统和工业电源设备。

CRCW040247K0FKEDHP参数

参数
电阻值 47KΩ
精度 ±1%
额定功率 200mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW040247K0FKEDHP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW040247K0FKEDHP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW040247K0FKEDHP CRCW040247K0FKEDHP数据手册

CRCW040247K0FKEDHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
