V8PM45HM3/H

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 肖特基整流二极管, 8A, 45V, 表面贴装, TO-277A封装, 3针
供应商型号: 3514263
供应商: 海外现货
标准整包数: 1

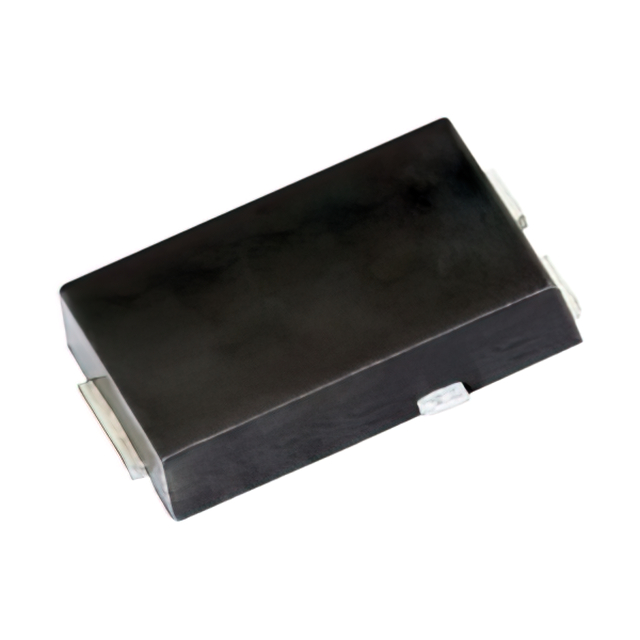

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 V8PM45HM3/H

V8PM45HM3/H概述

    V8PM45 TMBS® (Trench MOS Barrier Schottky) Rectifier 技术手册

    产品简介


    V8PM45 是 Vishay General Semiconductor 生产的一款高性能表面贴装肖特基整流器。它采用先进的沟槽式 MOS 肖特基技术(TMBS),能够提供极低的正向电压降和高效的能量转换。适用于低电压高频率逆变器、续流、直流/直流转换器及极性保护等多种应用场合。

    技术参数


    以下是 V8PM45 的主要技术参数和性能指标:
    - 最大平均正向整流电流(TA=25°C):8.0 A
    - 最大重复峰值反向电压:45 V
    - 峰值正向浪涌电流(10ms 半正弦波):140 A
    - 最大结温范围:-40 至 +175 °C
    - 瞬时正向电压:在 TA=25°C 时为 0.48 V;在 TA=125°C 时为 0.36 V
    - 反向电流:在 TA=25°C 时小于 0.2 mA;在 TA=125°C 时为 2.5 mA
    - 典型结电容:1450 pF
    - 热阻抗:
    - RθJA(结至环境):75 °C/W
    - RθJM(结至安装):4 °C/W

    产品特点和优势


    1. 超低正向压降:典型值仅为 0.36 V(在 TA=125°C 时),这有助于显著降低功耗并提高能效。
    2. 高效能操作:低功耗,适用于高频电路。
    3. 高可靠性:符合 J-STD-020 的湿气敏感度等级 1,耐热性达 260°C 峰值。
    4. AEC-Q101 认证:适合汽车应用,提供更高的质量和可靠性标准。

    应用案例和使用建议


    V8PM45 广泛应用于各种电子设备中,特别是在低电压高频率逆变器、续流、直流/直流转换器及极性保护场合。在使用过程中应注意:
    - 确保散热良好,避免热堆积导致损坏。
    - 选择合适的铝制 PCB 或铜垫区域,以减少热阻抗。
    - 在负载波动较大时,使用脉冲宽度调制(PWM)进行控制,确保电流平稳。

    兼容性和支持


    - V8PM45 具有良好的兼容性,可广泛用于多种电子设备。
    - Vishay 提供全面的技术支持,包括产品选型指南、设计工具及客户技术支持。

    常见问题与解决方案


    - 问题 1:正向压降过高。
    - 解决方法:检查电路是否存在过度发热情况,确保散热良好。
    - 问题 2:反向漏电流过大。
    - 解决方法:确认封装无破损,检查焊接质量。
    - 问题 3:结电容变化影响电路性能。
    - 解决方法:调整电路设计,增加滤波电容,减少寄生电容的影响。

    总结和推荐


    V8PM45 是一款高效率、高性能的表面贴装肖特基整流器,特别适合于需要低正向压降和高效率的应用。其优秀的热管理能力和广泛的适用范围使其成为市场上的有力竞争者。强烈推荐在低电压高频率应用中使用 V8PM45。

V8PM45HM3/H参数

参数
正向浪涌电流 140A
配置 独立式
If - 正向电流 8A
Ir - 反向电流 200μA
Vr-反向电压 45V
反向恢复时间 -
长*宽*高 11mm*5mm*9.8mm
通用封装 TO-277A
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

V8PM45HM3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

V8PM45HM3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY V8PM45HM3/H V8PM45HM3/H数据手册

V8PM45HM3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.599
10+ ¥ 2.7265
100+ ¥ 2.443
500+ ¥ 2.443
库存: 4815
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.26
