VS-31DQ10G

产品分类: 整流二极管/整流桥
产品描述: 370A 100μA 3.3A 独立式 通孔安装 10mm*5.8mm*5.8mm
供应商型号: VS-31DQ10G-ND
供应商: Digi-Key
标准整包数: 500
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-31DQ10G

VS-31DQ10G概述

    # Vishay Semiconductors Schottky Rectifier Overview

    产品简介


    Vishay Semiconductors 的 VS-31DQ..G 系列电子元器件是高效率的肖特基二极管,适用于多种电子应用领域。这些二极管以其低正向电压降、高频率操作能力和出色的机械强度和耐湿性而著称。主要功能包括提供卓越的电性能和高可靠性,同时具有低反向漏电流和增强的防反接保护功能。该系列二极管广泛应用于开关电源、转换器、续流二极管及电池反接保护等场景。
    产品型号
    - VS-31DQ09G
    - VS-31DQ09G-M3
    - VS-31DQ10G
    - VS-31DQ10G-M3

    技术参数


    以下是这些肖特基二极管的技术规格表:
    | 参数符号 | 参数名称 | 测试条件 | 值 | 单位 |

    | IF(AV) | 最大平均正向电流 | 50%占空比 @ TC=53.4°C | 3.3 | A |
    | VRRM | 最大DC反向电压 | - | 90/100 | V |
    | VF | 正向电压降 | TJ=25°C, IF=3A | 0.85 | V |
    | IRM | 最大反向漏电流 | TJ=25°C | 0.1 | mA |
    | EAS | 非重复雪崩能量 | TJ=25°C, IAS=1A | 3.0 | mJ |
    此外,这些二极管具备以下关键特点:
    - 额定工作温度范围:-40°C 至 150°C
    - 保护环设计以提高耐用性和长期可靠性
    - 符合RoHS指令2002/95/EC要求
    - 具备高纯度环氧树脂封装,增强机械强度和防潮性能

    产品特点和优势


    1. 低正向电压降:显著降低功耗,提高能效。
    2. 高频操作能力:适用于高频电路设计。
    3. 高可靠性:采用高纯度材料和优化封装工艺,确保长时间稳定运行。
    4. 环保设计:符合RoHS标准,部分型号还符合无卤素标准(IEC 61249-2-21定义)。

    应用案例和使用建议


    应用场景
    - 开关电源设计
    - 逆变器和转换器
    - 续流二极管
    - 反接电池保护
    使用建议
    - 在高频率和高温环境下,建议使用更高额定值的二极管,例如VS-31DQ10G或VS-31DQ10G-M3,以确保性能稳定。
    - 考虑到散热需求,建议在高功率应用中增加散热片,以延长二极管寿命并提高整体系统效率。

    兼容性和支持

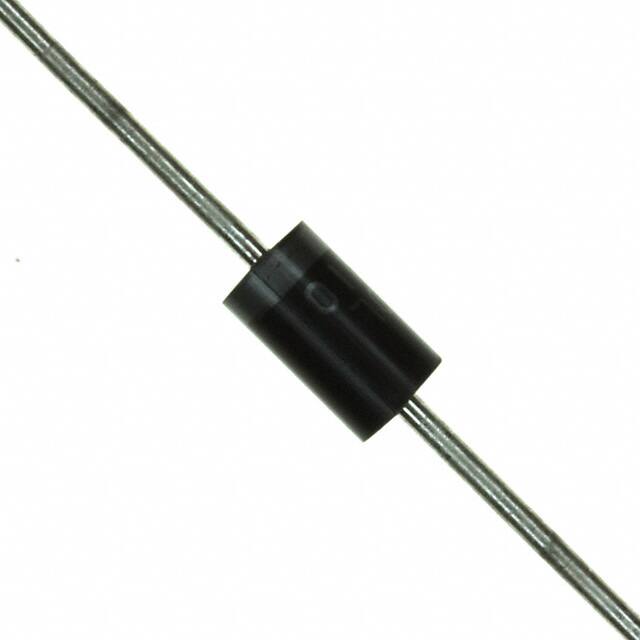

    - 这些肖特基二极管采用标准DO-201AD封装,易于集成到现有电路板设计中。
    - Vishay提供全方位的技术支持,包括邮件咨询(DiodesAmericas@vishay.com、DiodesAsia@vishay.com、DiodesEurope@vishay.com)和文档下载(www.vishay.com/doc?91000)。

    常见问题与解决方案


    1. 问题:正向电压降过高
    - 解决方案:检查电路中是否存在过高的电流负载或不良接触点。建议更换为额定值更高的型号。

    2. 问题:反向漏电流过大
    - 解决方案:检查环境温度是否超过规定限制,或检查是否有物理损坏。必要时可更换新的二极管。
    3. 问题:热稳定性不足
    - 解决方案:添加外部散热装置,如铝制散热片,并优化PCB布局以改善散热路径。

    总结和推荐


    综合评估
    VS-31DQ..G 系列肖特基二极管以其卓越的性能和广泛的适用性成为电子设计工程师的理想选择。其低正向电压降、高可靠性及良好的环境适应性使其非常适合开关电源和电池保护等应用场合。
    推荐使用
    强烈推荐此系列产品用于需要高效率和高可靠性的电子项目中。特别是在开关电源和电池保护设计中,这些二极管能够显著提升系统的整体性能和使用寿命。对于需要无卤素和RoHS合规的产品,建议选择带-M3后缀的型号。
    通过深入了解其详细规格和实际应用案例,可以充分利用这些二极管的优势来优化您的设计。如有进一步疑问,可联系Vishay官方技术支持获取帮助。

VS-31DQ10G参数

参数
正向浪涌电流 370A
配置 独立式
If - 正向电流 3.3A
Ir - 反向电流 100μA
Vr-反向电压 -
反向恢复时间 -
长*宽*高 10mm*5.8mm*5.8mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

VS-31DQ10G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-31DQ10G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-31DQ10G VS-31DQ10G数据手册

VS-31DQ10G封装设计

查看详情并下载
Symbol
Footprint
3D Model
