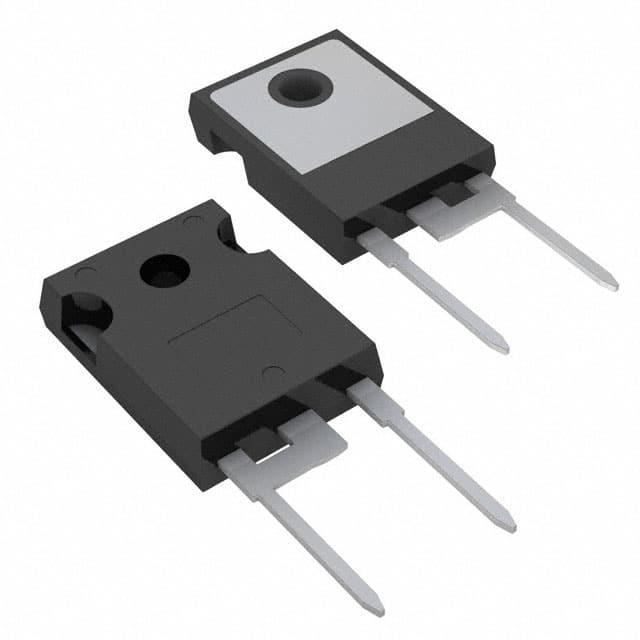

VS-30EPH06-N3

产品分类: 整流二极管/整流桥
产品描述: 600V 300A 31ns 50μA 30A 独立式 TO-247AC 通孔安装 15.87mm*5.31mm*20.7mm
供应商型号: TU-VS-30EPH06-N3
供应商: 海外现货
标准整包数: 25
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-30EPH06-N3

VS-30EPH06-N3概述


    产品简介


    VS-30EPH06-N3 高速恢复整流器
    VS-30EPH06-N3 是由 Vishay Semiconductors 生产的一款高速恢复整流器(FRED Pt®),主要应用于交流/直流转换器(SMPS)的功率因数校正(PFC)升压阶段、逆变器或自由轮二极管。其特点包括低前向电压降、超快恢复时间和低泄漏电流,这些特性使其成为高性能电源转换应用的理想选择。

    技术参数


    - 最大反向电压(VRRM):600V
    - 平均整流前向电流(IF(AV)):30A(TC = 116°C)
    - 最大整流前向电流(IF):30A
    - 前向电压降(VF):典型值 1.34V(IF = 30A, TJ = 150°C)
    - 非重复峰值浪涌电流(IFSM):300A(TJ = 25°C, tp = 10ms)
    - 最大工作结温(TJ):175°C
    - 封装:TO-247AC 2L
    - 电路配置:单个二极管装置

    产品特点和优势


    VS-30EPH06-N3 具有多项独特功能和优势,使其在市场上具备显著的竞争优势:
    - 超快恢复时间:快速恢复特性的设计显著减少了开关损耗。
    - 低前向电压降:1.34V 的低前向电压降确保了更高的效率。
    - 低泄漏电流:在高结温下保持低泄漏电流,增强了整体可靠性。
    - 高温工作能力:能够承受高达 175°C 的工作温度,适用于严苛环境。
    - 优化的设计和验证:符合 JESD 47 标准,确保高性能和可靠性。

    应用案例和使用建议


    VS-30EPH06-N3 在多种应用场合中表现出色,如 PFC 升压级、逆变器和自由轮二极管。根据技术手册中的数据,这种二极管非常适合用于需要快速恢复特性的应用,如高频逆变器和功率转换系统。
    使用建议:
    - 确保良好的散热设计,以应对高达 175°C 的工作温度。
    - 使用适当的 PCB 设计来减少寄生电感和电容,从而进一步提高性能。
    - 在实际应用中进行充分的测试,以确保最佳效果。

    兼容性和支持


    VS-30EPH06-N3 与其他标准电子元件和设备具有良好的兼容性。Vishay 提供详尽的技术支持和文档,包括详细的 SPICE 模型和尺寸信息,帮助客户在设计过程中充分利用其特性。

    常见问题与解决方案


    VS-30EPH06-N3 的技术手册提供了常见问题及其解决方案,例如:
    - 问题:如何确保最佳的热管理?
    - 解决办法:确保采用良好的散热设计,如增加散热片和风扇,以降低结温。
    - 问题:如何降低开关损耗?
    - 解决办法:使用较低的前向电压降和超快恢复时间的二极管,从而减少开关过程中的能量损失。


    总结和推荐


    综上所述,VS-30EPH06-N3 是一款专为高性能电源转换设计的高速恢复整流器。其显著的优点包括超快恢复时间、低前向电压降和高温工作能力,使其在 PFC 升压阶段、逆变器和自由轮二极管应用中表现卓越。结合 Vishay 提供的技术支持和详细文档,我们强烈推荐 VS-30EPH06-N3 用于需要高可靠性和高性能的电源设计项目中。

VS-30EPH06-N3参数

参数
If - 正向电流 30A
Ir - 反向电流 50μA
Vr-反向电压 600V
反向恢复时间 31ns
正向浪涌电流 300A
配置 独立式
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,管装

VS-30EPH06-N3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-30EPH06-N3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-30EPH06-N3 VS-30EPH06-N3数据手册

VS-30EPH06-N3封装设计

查看详情并下载
Symbol
Footprint
3D Model
