NTCALUG01A103F161L

产品分类: 温度传感器
产品描述: ±1% 自由悬挂 15.7mm(长度)
供应商型号: 3585374
供应商: 海外现货
标准整包数: 1

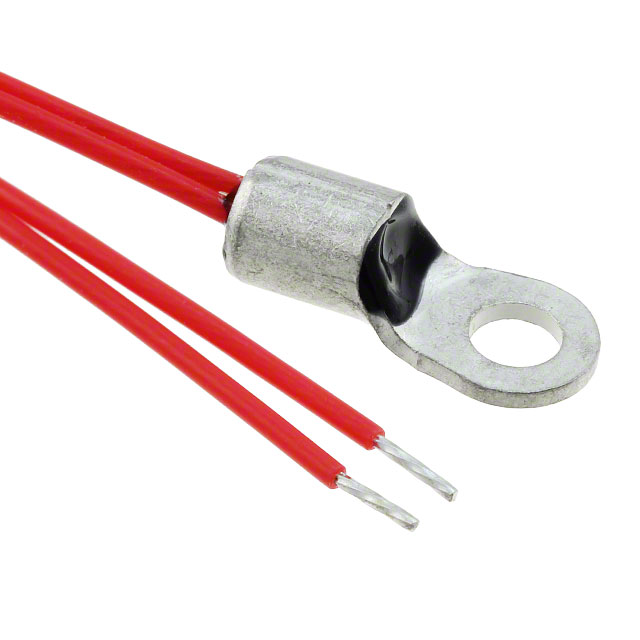

VISHAY INTERTECHNOLOGY 温度传感器 NTCALUG01A103F161L

NTCALUG01A103F161L概述

    NTCALUG01A 系列 NTC 热敏电阻:标准螺栓传感器

    产品简介


    NTCALUG01A 系列是 Vishay BCcomponents 公司生产的 NTC 热敏电阻芯片,适用于标准螺栓型传感器。该系列热敏电阻采用易于安装的环舌终端设计,具备良好的电气绝缘性和出色的热接触能力,特别适合表面温度测量应用。

    技术参数


    - 电阻值:在 25°C 时,电阻值范围为 4.7kΩ 至 100kΩ。
    - 阻值公差:±1% 至 ±5%。
    - B25/85 值:3435K 至 4190K。
    - B25/85 值公差:±0.5% 至 ±1.5%。
    - 操作温度范围:-40°C 至 +150°C。
    - 零耗散功率:约 23mW/K。
    - 热时间常数:约 7.5 秒。
    - 最小耐压:1500 VAC(端子到螺栓)。
    - 最小绝缘电阻:500 VDC 下大于 100 MΩ。
    - 气候类别:(LCT / UCT / 天数)40 / 150 / 56。
    - 重量:1.5g 至 2.3g。

    产品特点和优势


    1. 易于安装:通过环舌终端设计实现快速且稳定的安装。
    2. 坚固构造:采用高强度材料,确保长期稳定工作。
    3. 电气绝缘性:PTFE 绝缘电缆,符合 NEMA HP-3 标准,额定电压 600 VRMS。
    4. 认证资格:符合 AEC-Q200 标准(等级 1),并通过 cULus 认证。
    5. 环境友好:提供 RoHS 合规版本,且包含铅的玻璃或陶瓷组件符合 RoHS 免责条款。

    应用案例和使用建议


    NTCALUG01A 系列热敏电阻广泛应用于需要良好电气绝缘和热接触的应用场合,如汽车、工业控制和家用电器等领域。根据具体应用场景,可以选择不同的型号以满足不同需求。例如,在高精度要求的应用中,可以选择阻值公差较小的型号;而在需要更高温度测量范围的场合,则可以选择高耐温型号。

    兼容性和支持


    该产品具有良好的兼容性,可与多种电子系统和其他电子元件配合使用。此外,Vishay 公司还提供了详细的技术支持和售后服务,确保用户能够充分利用该产品的各项功能。

    常见问题与解决方案


    1. 安装困难:请确保按照说明书正确安装,特别是在处理小尺寸零件时,使用合适的工具。
    2. 电气连接不稳定:请检查连接处是否牢固,并确认所有接头已完全焊接或紧固。
    3. 读数不准确:确保热敏电阻的环境温度稳定,避免直接暴露在强光源下,必要时可使用屏蔽材料保护。

    总结和推荐


    总体而言,NTCALUG01A 系列 NTC 热敏电阻以其易安装、高可靠性及广泛的适用范围成为市场上极具竞争力的产品之一。无论是在高精度要求的应用还是日常工业环境中,它都能表现出色。因此,强烈推荐使用该系列产品。

NTCALUG01A103F161L参数

参数
精度 ±1%
温度范围 -
温度阈值 -
长*宽*高 15.7mm(长度)
安装方式 自由悬挂
零件状态 在售
包装方式 散装
