G24071933309J7B000

产品分类: 通孔电阻
产品描述: 33Ω ±5% 7W 100ppm/℃~180ppm/℃ 导线安装 19.3mm(长度)
供应商型号: ECO-G24071933309J7B000
供应商: 海外现货
标准整包数: 250

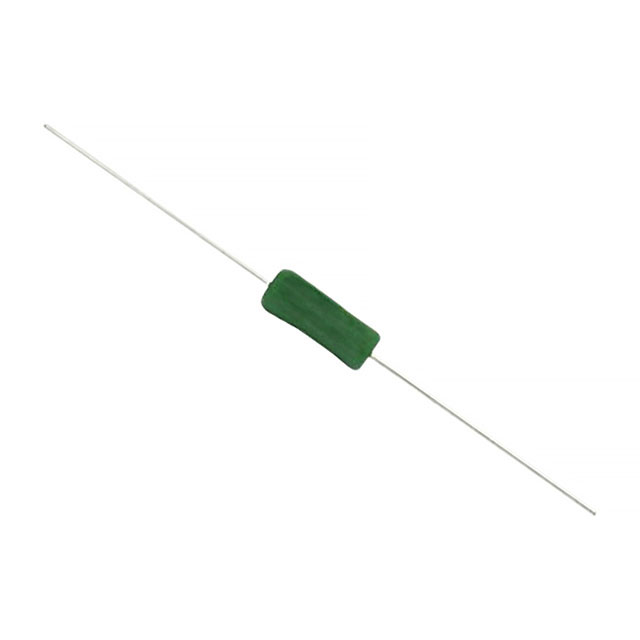

VISHAY INTERTECHNOLOGY 通孔电阻 G24071933309J7B000

G24071933309J7B000概述

    # Vishay Draloric G200 系列陶瓷玻璃封装线绕电阻器技术手册

    产品简介


    Vishay Draloric 的 G200 系列陶瓷玻璃封装线绕电阻器是高功率连续负载的理想选择,可提供高达 17W 的额定功率。该系列产品以其坚固的设计和卓越的环境适应能力著称,非常适合恶劣的工作环境。它们具备出色的抗脉冲负载能力和完全焊接结构,特别适用于需要限制启动电流(如限流器)的应用场景。此外,其玻璃釉涂层不仅具有良好的湿度防护性能,还能够抵抗常见的电子工业清洗剂。典型应用领域包括电源模块、电压分压器、交流滤波器以及阻尼电阻等。

    技术参数


    | 型号 | 额定功率 (W) | 电阻范围 (Ω) | 温度系数 (ppm/K) | 最大工作电压 (V) |

    | G202 | 4 | 0.10 至 10.0 k | +100 到 +180 | 200 |
    | G204 | 7 | 0.10 至 39.0 k | +100 到 +180 | 350 |
    | G206 | 13 | 0.15 至 68.0 k | +100 到 +180 | 500 |
    | G207 | 17 | 0.20 至 120.0 k | +100 到 +180 | 650 |
    工作温度范围:-55°C 至 350°C。

    产品特点和优势


    特点:
    - 高功率密度设计,在紧凑空间内实现高效散热;
    - 采用完全焊接工艺,确保机械强度与长期可靠性;
    - 耐高温且抗腐蚀的玻璃釉涂层;
    - 非易燃材料构成,符合环保要求并提供额外的湿度保护;
    - 符合 RoHS 和 ELV 指令,不含任何限制物质。
    优势:
    1. 长寿命:在标准操作条件下无使用寿命限制,满足严苛环境下的长时间稳定运行需求;
    2. 高可靠性:通过多项严格的测试验证,包括振动、冲击、快速温变循环等极端条件下的表现;
    3. 灵活性强:提供多种电阻值选择,并可根据客户需求定制特殊版本;
    4. 易于安装:轴向引脚便于焊接操作,同时支持 Pb-free 和含铅焊锡工艺。
    应用案例与使用建议
    应用案例:
    1. 电源系统:用于直流电路中的稳压环节,帮助维持输出电压平稳;
    2. 滤波器设计:在高频信号处理中作为关键元件,有效去除杂波干扰;
    3. 断路器保护:当发生短路时快速切断电路以防止损坏其他组件;
    4. 汽车电子:可用于发动机控制单元(ECU)或其他高压供电网络中。
    使用建议:
    - 在高功耗情况下,应考虑适当的散热措施以避免过热现象;
    - 若需延长电阻使用寿命,则可通过降低实际工作电流来减少热量产生;
    - 定期检查周围组件的状态,确保良好通风以利于整体散热效果。
    兼容性与支持
    G200 系列电阻器与其他电子元器件之间不存在明显冲突性问题,可以轻松集成到现有设计当中。制造商提供全面的技术文档和技术支持服务,对于复杂项目还可以联系专业的应用工程师获取进一步指导。此外,所有产品均经过严格的质量管控流程,并承诺遵守国际环境保护法规。
    常见问题及解决方案
    | 问题描述 | 解决方法 |

    | 发现电阻表面出现裂纹 | 检查安装过程中是否存在过度应力 |
    | 实际使用时发现温升过高 | 调整负载条件或将电阻置于良好通风处 |
    | 连续工作后发现阻值偏移 | 更换更高精度等级的产品 |
    总结与推荐
    总体而言,Vishay Draloric G200 系列陶瓷玻璃封装线绕电阻器凭借其高性能、多功能以及广泛适用性成为众多领域不可或缺的选择之一。无论是追求高效能还是强调耐用性的场合都能找到合适型号。因此,我们强烈推荐这一系列电阻器给那些需要可靠性和精准度兼具的专业人士或企业用户。

G24071933309J7B000参数

参数
电阻值 33Ω
精度 ±5%
额定功率 7W
温度系数 100ppm/℃~180ppm/℃
长*宽*高 19.3mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

G24071933309J7B000厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

G24071933309J7B000数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY G24071933309J7B000 G24071933309J7B000数据手册

G24071933309J7B000封装设计

查看详情并下载
Symbol
Footprint
3D Model
