VS-12F60

产品分类: 整流二极管/整流桥

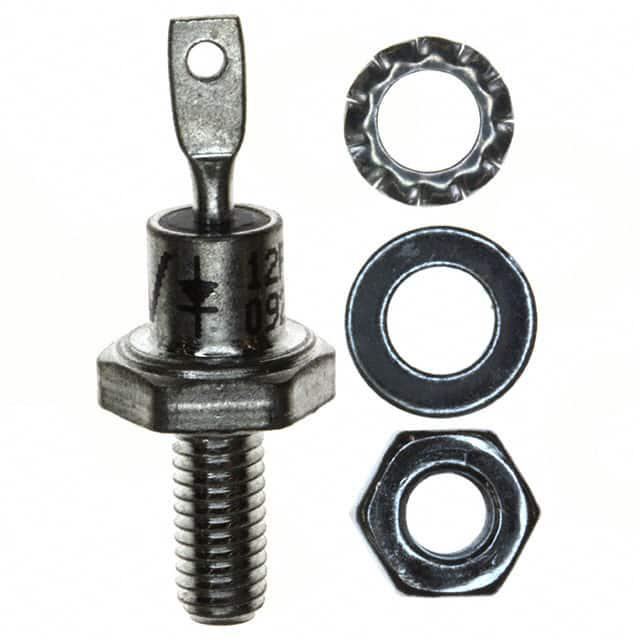

产品描述: Vishay 整流二极管 二极管, 12A, 600V, 螺纹, DO-4封装, 2针
供应商型号: LYS-VS-12F60
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-12F60

VS-12F60概述

    VS-12F(R) Series 标准恢复二极管技术手册

    1. 产品简介


    VS-12F(R) 系列是 Vishay Semiconductors 生产的一种高电流能力标准恢复二极管,适用于工业和消费级应用。该系列产品具有多种电压等级(100V 到 1200V),能够满足不同场合的需求。这些二极管采用直插式封装(DO-4,DO-203AA),且提供了正极和负极两种版本以满足不同的设计需求。
    主要功能包括高浪涌电流能力和宽电流范围,使其适用于电池充电器、转换器、电源供应和机床控制等场景。

    2. 技术参数


    - 基本电气特性
    - 平均正向电流:12A
    - 最大平均正向电流:180° 导通,半正弦波条件下 12A
    - 最大峰值一次循环非重复浪涌电流:50 Hz 条件下 265A,60 Hz 条件下 280A
    - 最大正向电压降:1.26V (Ipk = 38A, TJ = 25°C)

    - 电压额定值
    - 最大重复峰值反向电压 (VRRM):100V 至 1200V
    - 最大非重复峰值电压 (VRSM):100V 至 1400V
    - 温度和热特性
    - 最大结温:-65°C 至 +175°C
    - 最大存储温度:-65°C 至 +200°C
    - 最大热阻:结到壳体 (RthJC):2 K/W

    3. 产品特点和优势


    - 高浪涌电流能力:能够承受较高的电流冲击,适合于需要高可靠性的工业和消费电子应用。
    - 宽电流范围:提供多种电压等级,适应广泛的应用需求。
    - 坚固耐用:适用于极端环境条件,如高温和低温环境。
    - 快速恢复时间:适用于高频开关应用,提高效率。

    4. 应用案例和使用建议


    典型应用包括电池充电器、电源转换器和机器工具控制等。在实际使用中,建议用户注意温度管理,确保工作环境温度在推荐范围内,以避免过热导致性能下降。
    使用建议:
    - 在高电流应用中,确保良好的散热管理。
    - 使用合适尺寸的散热片,减少热阻。
    - 注意电压额定值的选择,确保所选型号符合系统要求。

    5. 兼容性和支持


    该产品与其他 Vishay Semiconductors 的电子元器件兼容,支持广泛的应用需求。Vishay Semiconductors 提供专业的技术支持服务,帮助用户解决安装和调试过程中可能遇到的技术问题。

    6. 常见问题与解决方案


    - 问题1:如何正确选择合适的电压等级?
    - 解决方案:根据系统的工作电压和预期的浪涌电压选择合适的 VRRM 和 VRSM 等级。通常建议选择高于系统工作电压 1.5 倍的 VRRM。
    - 问题2:如何处理过高的温度?
    - 解决方案:增加散热片面积,确保散热良好。同时,可以使用热敏电阻监测结温,并在必要时采取措施降低温度。

    7. 总结和推荐


    总结:VS-12F(R) 系列标准恢复二极管以其高浪涌电流能力、宽电流范围和高可靠性,成为工业和消费电子领域的理想选择。它特别适合电池充电器、转换器和电源供应等应用场景。
    推荐:强烈推荐在需要高可靠性和高效能的应用中使用 VS-12F(R) 系列二极管。结合良好的散热管理和正确的安装,可以获得最佳的性能表现。

VS-12F60参数

参数
If - 正向电流 12A
Ir - 反向电流 12mA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 280A
配置 独立式
长*宽*高 12.69mm*11mm*31.8mm
通用封装 DO-203AA,DO-4
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-12F60厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-12F60数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-12F60 VS-12F60数据手册

VS-12F60封装设计

查看详情并下载
Symbol
Footprint
3D Model
