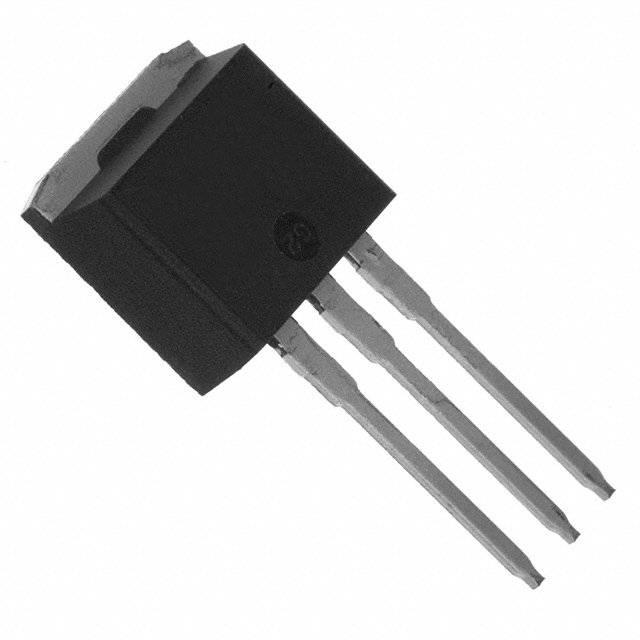

VS-MBR2035CT-1-M3

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 二极管, 20A, 35V, 通孔安装, TO-220AB封装, 3针
供应商型号: VS-MBR2035CT-1-M3
供应商: 期货订购
标准整包数: 10
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-MBR2035CT-1-M3

VS-MBR2035CT-1-M3概述

    高性能肖特基整流器:VS-MBRB20..CT-M3 和 VS-MBR20..CT-1-M3

    产品简介


    VS-MBRB20..CT-M3 和 VS-MBR20..CT-1-M3 是 Vishay 半导体生产的高性能肖特基整流器。这两款产品主要应用于高电流、高频率的电路设计中,特别适合于开关电源、转换器、续流二极管和反向电池保护等领域。肖特基整流器以其低正向电压降(低功耗)和高工作温度范围而著称,非常适合严苛的工作环境。

    技术参数


    - 最大正向平均电流:每腿20 A,整体40 A。
    - 最大反向恢复电压:35 V 或 45 V。
    - 正向压降:在20 A 时为0.72 V。
    - 最大瞬态反向电流:在125 °C 时为15 mA。
    - 浪涌电流能力:峰值1060 A,持续时间为5 μs。
    - 最大正向功率损耗:取决于电流和温度。
    - 工作温度范围:-65 °C 到 150 °C。
    - 热阻抗:每腿2.0 °C/W。
    - 封装:D2PAK (TO-263AB) 和 TO-262AA。

    产品特点和优势


    - 低正向电压降:显著降低功率损耗,提高系统效率。
    - 高工作温度:最高可达到150 °C,适用于高温环境。
    - 环氧封装:提供优异的机械强度和防潮性能。
    - 反向电池保护:防止反接时损坏电路。
    - 高可靠性:采用专利屏障技术,确保长期可靠性。

    应用案例和使用建议


    这些肖特基整流器广泛用于开关电源和直流-直流转换器中。例如,在一个35 V 的应用中,可以利用其高达40 A 的电流承载能力来构建高效率的电源系统。建议在设计中考虑适当的散热措施,以充分利用其高温度操作的优势。

    兼容性和支持


    - 封装兼容性:D2PAK (TO-263AB) 和 TO-262AA 封装可以方便地集成到现有设计中。
    - 技术支持:Vishay 提供详尽的技术文档和设计指南,确保客户能够充分利用这些产品的潜力。

    常见问题与解决方案


    - 问题:在高温环境下,正向电压降是否会有显著变化?
    - 解决方案:查阅技术手册中的图表显示,温度从25 °C 升至125 °C 时,正向电压降仅从0.84 V 降至0.57 V,说明其温度依赖性较小。

    - 问题:如何避免过高的浪涌电流损坏设备?
    - 解决方案:根据手册中的浪涌电流图,合理设置电路参数,避免超过1060 A 的峰值电流,必要时增加限流措施。

    总结和推荐


    VS-MBRB20..CT-M3 和 VS-MBR20..CT-1-M3 是高性能肖特基整流器的杰出代表,其优异的性能和广泛的适用性使其成为高电流和高频率应用的理想选择。无论是开关电源还是其他高要求场合,这两款产品均表现出色。强烈推荐使用这些肖特基整流器来提升系统的可靠性和效率。

VS-MBR2035CT-1-M3参数

参数
正向浪涌电流 1.06KA
配置 -
If - 正向电流 10A
Ir - 反向电流 100μA
Vr-反向电压 35V
反向恢复时间 -
长*宽*高 10.54mm*4.7mm*15.32mm
通用封装 TO-262AA
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,管装

VS-MBR2035CT-1-M3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-MBR2035CT-1-M3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-MBR2035CT-1-M3 VS-MBR2035CT-1-M3数据手册

VS-MBR2035CT-1-M3封装设计

查看详情并下载
Symbol
Footprint
3D Model
