A105K20X7RF5UAAP

产品分类: 陶瓷电容
产品描述: 1μF ±10% X7R 50V 通孔安装
供应商型号: 3580614
供应商: 海外现货
标准整包数: 5

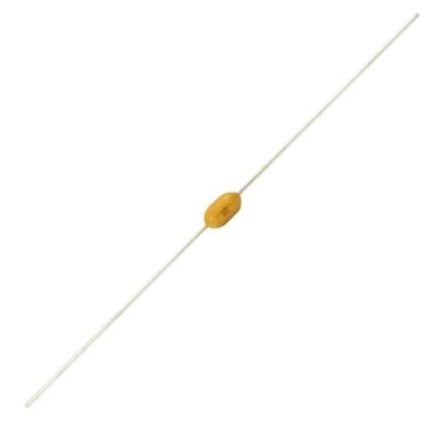

VISHAY INTERTECHNOLOGY 陶瓷电容 A105K20X7RF5UAAP

A105K20X7RF5UAAP概述

    Vishay BCcomponents A...P Series 轴向引线多层陶瓷电容器技术手册

    产品简介


    Vishay BCcomponents A...P系列轴向引线多层陶瓷电容器是专为汽车应用设计的高品质电容器。这些电容器符合AEC-Q200标准,具有高可靠性、高温度操作能力和紧凑尺寸的特点。它们适用于各种需要高精度、高性能和高可靠性的电路中。

    技术参数


    | 参数 | 规格 |

    | 陶瓷类 | Class 1:C0G;Class 2:X7R |
    | 额定电压 | 50 VDC, 100 VDC, 200 VDC |
    | 容值范围 | 100 pF 至 1 μF |
    | 容值公差 | ±5%, ±10%, ±20% |
    | 工作温度范围 | -55°C 至 +160°C(50%额定电压,温度>150°C) |
    | 最大温湿度等级 | 55/125/21 |
    | 绝缘电阻 | ≥100 GΩ 或 1000 ΩF,取较小者 |
    | 损耗因子 | Class 1:≤0.1%,Class 2:≤2.5% |

    产品特点和优势


    1. AEC-Q200认证:确保产品的高可靠性。
    2. 高可靠性MLCC插入湿法制造工艺:提升产品寿命。
    3. 高工作温度:可达160°C,适合恶劣环境。
    4. 小体积大容量:实现高效率设计。
    5. 铅丝引脚:适用于轴向安装。
    6. 符合环保要求:满足ELV指令,无有害物质。

    应用案例和使用建议


    - 应用案例:汽车空调系统、发动机控制系统、车身电子系统等。
    - 使用建议:在高温环境下使用时,需考虑散热设计,避免温度超过150°C以上。建议在选择容值时结合实际需求,充分利用其容值范围内的可选型号。

    兼容性和支持


    - 兼容性:适用于标准轴向引脚布局的PCB设计。
    - 支持:制造商提供PPAP文件及全面的技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度异常波动 | 检查电路设计和热管理,确保温度在规定范围内。 |
    | 容值测量不准确 | 确保使用合适的测试设备和方法进行测量。 |
    | 耐压不足导致损坏 | 根据实际需求选择合适的额定电压等级。 |

    总结和推荐


    总体来说,Vishay BCcomponents A...P系列电容器凭借其高可靠性、高工作温度和环保特性,在汽车电子等领域表现优异。尤其适用于需要长期稳定工作的严苛环境。鉴于其优良的特性和广泛应用前景,我们强烈推荐此产品。

A105K20X7RF5UAAP参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 50V
安装方式 通孔安装

A105K20X7RF5UAAP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

A105K20X7RF5UAAP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY A105K20X7RF5UAAP A105K20X7RF5UAAP数据手册

A105K20X7RF5UAAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.0706
50+ ¥ 9.9193
250+ ¥ 9.7421
500+ ¥ 9.7421
1000+ ¥ 9.7421
库存: 2578
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 55.35
直接购买
加入购物车
