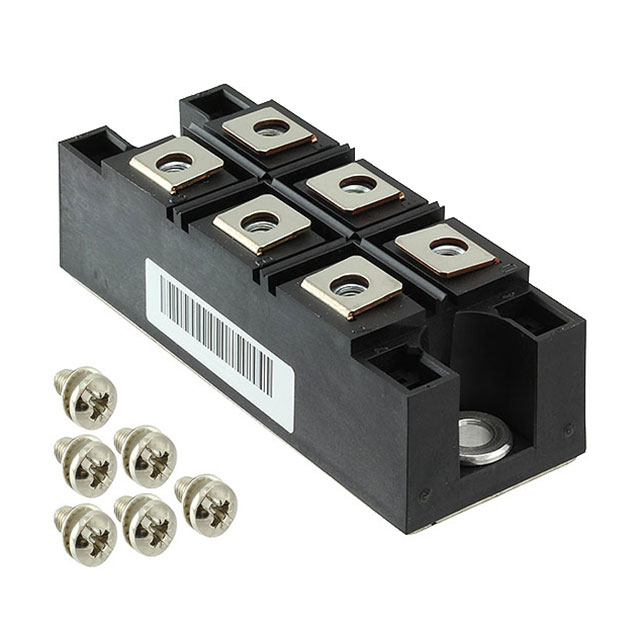

VS-160MT160KPBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 三相整流桥模块, 200A峰值平均正向电流, 1600V峰值反向重复电压, 6引脚, INT-A-PAK封装, 面板
供应商型号: LYS-VS-160MT160KPBF
供应商: 海外现货
标准整包数: 15
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-160MT160KPBF

VS-160MT160KPBF概述

    Vishay VS-130-160MT..KPbF Series 三相桥式整流器技术手册

    产品简介


    Vishay VS-130-160MT..KPbF 系列是一款封装紧凑且高度可靠的三相桥式整流器模块。这些模块被广泛应用于通用及重型应用中,如电源供应系统、电机驱动、变频器和焊机等。它们提供了一种高效、可靠且符合工业标准的设计,适用于各种严苛的工作环境。

    技术参数


    以下是 VS-130-160MT..KPbF 系列的主要技术规格:
    - 电流范围: IO:130 A 至 160 A
    - 反向电压范围: VRRM:800 V 至 1600 V
    - 额定隔离电压: VISOL:4000 VRMS
    - 工作温度范围: TJ:-40 °C 至 150 °C
    - 热阻抗:
    - RthJC(结到壳):0.16 K/W(130MT.K)/0.12 K/W(160MT.K)
    - RthCS(壳到散热器):0.03 K/W(安装表面光滑平整且涂抹了润滑剂)

    产品特点和优势


    1. 兼容性: 与行业标准的 INT-A-PAK 功率模块系列完全兼容。
    2. 高热导率封装: 电绝缘外壳提供了优异的散热性能。
    3. 紧凑设计: 高效功率体积比。
    4. 认证: UL E78996 认证,确保产品在工业级应用中的可靠性。
    5. 材料分类: 符合环保要求,采用无铅材料制造。

    应用案例和使用建议


    - 应用案例: 这些整流器可以用于各类电机驱动、焊机和电源供应系统。例如,在焊接应用中,需要处理高电流和高电压环境,这些整流器能够提供所需的可靠性和效率。
    - 使用建议: 在使用这些模块时,需要确保良好的散热条件。建议在安装时使用适当的导热膏,并定期检查紧固件扭矩以保证最佳的散热效果。

    兼容性和支持


    - 兼容性: 由于其与 INT-A-PAK 标准的兼容性,这些模块可以方便地替换现有的系统组件。
    - 支持: Vishay 提供详尽的技术文档和支持服务,包括详细的安装指南和维护手册。

    常见问题与解决方案


    1. 问: 模块过热怎么办?
    - 答: 确保散热片接触良好,并适当涂敷导热膏。如果仍然过热,考虑更换更大的散热片或降低负载。
    2. 问: 模块出现异常噪声怎么办?
    - 答: 检查安装是否松动或接触不良,确保所有连接牢固。

    总结和推荐


    Vishay VS-130-160MT..KPbF 系列三相桥式整流器在设计上体现了卓越的性能和可靠性。其紧凑的设计、高热导率和出色的电气特性使其成为工业应用的理想选择。对于需要高效、可靠整流器的应用,强烈推荐使用此系列产品。
    如果你有任何技术疑问,可以联系 Vishay 的技术支持团队获取帮助。通过他们的专业支持,你可以确保获得最佳的使用体验和最长的产品寿命。

VS-160MT160KPBF参数

参数
反向恢复时间 -
正向浪涌电流 1.5KA
配置
If - 正向电流 160A
Ir - 反向电流 10mA
Vr-反向电压 1.6KV
长*宽*高 94mm*35mm*30mm
通用封装 MT-K
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-160MT160KPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-160MT160KPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-160MT160KPBF VS-160MT160KPBF数据手册

VS-160MT160KPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 62.1 ¥ 524.745
75+ $ 60.48 ¥ 511.056
300+ $ 59.4 ¥ 501.93
库存: 30
起订量: 15 增量: 15
交货地:
最小起订量为:15
合计: ¥ 7871.17
