VR68000001805JAC00

产品分类: 通孔电阻
产品描述: 18MΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: TS-VR68000001805JAC00
供应商: 海外现货
标准整包数: 500

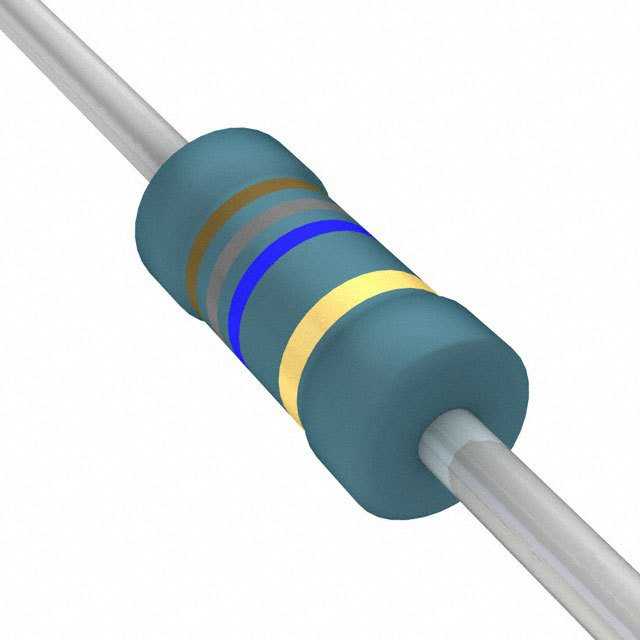

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000001805JAC00

VR68000001805JAC00概述

    # Vishay BCcomponents VR25, VR37, VR68 高阻值高电压金属釉涂覆引线电阻器

    产品简介


    Vishay BCcomponents 的 VR25、VR37 和 VR68 是高阻值高电压金属釉涂覆引线电阻器,特别适用于需要高阻抗、高稳定性和高可靠性的工作环境。这些电阻器广泛应用于白色家电、电源供应等领域,且能够在高湿度环境中正常工作。

    技术参数


    以下为 VR25、VR37 和 VR68 的主要技术参数:
    | 参数 | VR25 | VR37 | VR68 |
    ||
    | 基准尺寸 | 0207 | 0309 | 0718 |
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值公差 | ± 1%、± 5%、± 10% | ± 1%、± 5% | ± 1%、± 5% |
    | 温度系数 | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K |
    | 额定功率(P70)| 0.25 W | 0.5 W | 1.0 W |
    | 最大工作电压 | AC/DC 1600 V | AC/DC 3500 V | AC/DC 10000 V |
    | 工作温度范围 | -55 °C 至 +155 °C | -55 °C 至 +155 °C | -55 °C 至 +155 °C |
    | 峰值可承受膜温 | 155 °C | 155 °C | 155 °C |
    | 热阻(Rth) | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 1 min;700 V | 1 min;700 V | 1 min;700 V |
    | 最大白噪声 | 5 μV/V | 2.5 μV/V | 2.5 μV/V |
    | 在额定功率下的最大阻值变化率 | 1.5% | 1.5% | 1.5% |

    产品特点和优势


    - 安全认证: 符合 IEC 60065、EN 60065、VDE 0860 和 CQC 安全标准。
    - 高脉冲负载能力: 可承受高达 10 kV 的峰值电压。
    - 材料合规: 不含任何受限物质,符合 ELV、RoHS 和 WEEE 指令。
    - 适用范围广: 广泛应用于高压环境、高湿度环境及白色家电和电源供应等领域。

    应用案例和使用建议


    应用案例
    - 白色家电: 用于冰箱、洗衣机等家用电器的电路保护。
    - 电源供应: 用于各种开关电源和稳压电源系统,确保系统的稳定运行。
    使用建议
    - 在高温环境下使用时,应确保散热良好以避免过热损坏。
    - 在高湿度环境下使用时,建议采取额外的防护措施,如防潮处理。
    - 由于其高阻值和高电压特性,建议在安装时注意正确的接线方法,以防止意外触电。

    兼容性和支持


    - 这些电阻器完全不含铅,纯锡镀层使其兼容无铅和含铅焊接工艺。
    - 兼容 IEC 60286-1 和 IEC 60286-2 封装标准,便于自动插入和加工设备使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后电阻值不稳定 | 确保正确安装,避免外部应力过大。 |
    | 高温环境下工作稳定性不足 | 加强散热设计,确保良好的散热条件。 |
    | 白噪声过大 | 选择更高品质等级的产品。 |

    总结和推荐


    Vishay BCcomponents 的 VR25、VR37 和 VR68 以其高阻值、高电压和卓越的安全性,在高压和高湿度环境中表现优异。无论是在白色家电还是电源供应领域,这些电阻器都表现出色。考虑到其广泛的适用性和良好的市场口碑,我们强烈推荐在上述应用场景中使用这些电阻器。
    请注意,具体选择应根据实际需求进行详细考虑,并参照产品手册中的相关说明和测试结果。

VR68000001805JAC00参数

参数
电阻值 18MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

VR68000001805JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000001805JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000001805JAC00 VR68000001805JAC00数据手册

VR68000001805JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
