WSLP0805R0250FEA

产品分类: 贴片电阻
产品描述: 25mΩ ±1% 500mW ±75ppm/℃ 0805 贴片安装 2.03mm*1.27mm*580μm
供应商型号: TS-WSLP0805R0250FEA
供应商: 海外现货
标准整包数: 5000

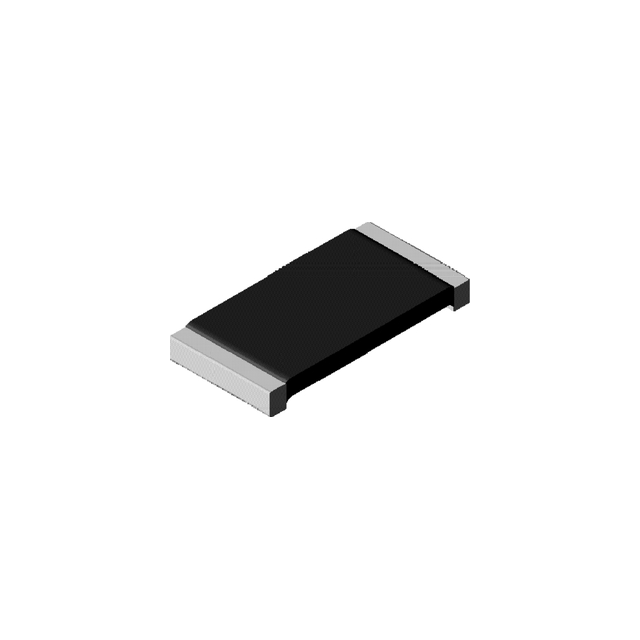

VISHAY INTERTECHNOLOGY 贴片电阻 WSLP0805R0250FEA

WSLP0805R0250FEA概述

    Vishay Dale WSLP系列高功率金属带电阻技术手册解析

    1. 产品简介


    Vishay Dale的WSLP系列高功率金属带电阻(Power Metal Strip®)是一款专为电流传感、电压分压和脉冲应用设计的表面贴装电阻器。该系列覆盖了多种封装尺寸,从0603到2512不等,提供从0.4W到3W的额定功率。其主要特性包括极低的电阻值(最低可达0.0005Ω)、非常高的功率密度以及优良的硫化抗性,使其适用于各种严苛的工作环境。

    2. 技术参数


    - 型号与规格
    - WSLP0603: 封装0603,功率0.4W,电阻值范围0.015Ω至0.1Ω
    - WSLP0805: 封装0805,功率0.5W,电阻值范围0.005Ω至0.1Ω
    - WSLP1206: 封装1206,功率1.0W,电阻值范围0.005Ω至0.05Ω
    - WSLP2010: 封装2010,功率2.0W,电阻值范围0.004Ω至0.03Ω
    - WSLP2512: 封装2512,功率3.0W,电阻值范围0.003Ω至0.01Ω
    - 电气特性
    - 电阻精度: ±0.5%或±1.0%
    - 最大工作电压: 根据功率等级不同而异
    - 温度系数: ±400至±75 ppm/°C,具体取决于电阻值
    - 硫化抗性: 优异
    - 热EMF: <3 μV/°C
    - 电感: 0.5 nH至5 nH
    - 环境适应性
    - 工作温度范围: -65°C至+170°C
    - 包装类型: 1000个/卷的无铅塑料卷带

    3. 产品特点和优势


    - 高功率密度: 极小的体积内拥有高功率处理能力,使空间利用率最大化。
    - 优良的电阻稳定性: 采用独特的焊接结构和极低的温度系数(<20 ppm/°C),确保长期稳定可靠。
    - 硫化抗性: 即使在恶劣环境中也能保持优异的性能。
    - 低热EMF: 减少对敏感电路的干扰。
    - AEC-Q200认证: 符合汽车级标准,适合于汽车和其他高可靠性应用。

    4. 应用案例和使用建议


    - 电流检测: 可用于各种电路中进行精确的电流检测,特别适用于需要高精度和高稳定性的场合。
    - 电压分压: 由于其低阻值特性,非常适合用于电压分压网络。
    - 脉冲应用: 在脉冲信号的转换和调节中表现出色。
    使用建议:
    - 在高功率应用中需注意散热,避免过热导致性能下降。
    - 考虑到极低的热EMF特性,尽量避免在靠近敏感模拟电路的位置使用。

    5. 兼容性和支持


    - 兼容性: 与其他标准表面贴装工艺兼容,便于集成到现有的生产流程中。
    - 技术支持: Vishay提供了详尽的技术文档和支持服务,以帮助客户解决在应用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 温度变化引起的电阻漂移。
    - 解决方法: 使用较低的温度系数型号,并确保在应用中采取适当的热管理措施。

    - 问题: 脉冲应用中的电阻稳定性。
    - 解决方法: 确保在规范范围内正确使用,并适当考虑散热设计。

    7. 总结和推荐


    综合评价: Vishay Dale的WSLP系列高功率金属带电阻以其高功率密度、优良的稳定性及广泛的应用兼容性,在多个工业领域中展现出卓越的性能。其适用于各类高精度和高可靠性的应用,特别是在汽车电子、工业控制等领域中具有明显的优势。
    推荐: 强烈推荐在需要高精度、高稳定性的电流检测、电压分压和脉冲应用中选用该系列电阻。

WSLP0805R0250FEA参数

参数
电阻值 25mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 2.03mm*1.27mm*580μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP0805R0250FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP0805R0250FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP0805R0250FEA WSLP0805R0250FEA数据手册

WSLP0805R0250FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.2562 ¥ 2.1777
10000+ $ 0.241 ¥ 2.0487
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 10888.5
