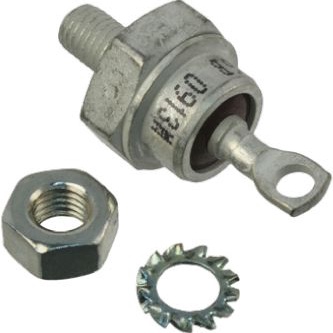

VS-40HF80M

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 40A, 800V, 螺纹, DO-5封装, 2针
供应商型号: 112-VS-40HF80M-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-40HF80M

VS-40HF80M概述

    VS-40HF(R) Series: High-Power Standard Recovery Diodes

    1. 产品简介


    VS-40HF(R)系列是Vishay半导体公司推出的高功率标准恢复二极管,主要适用于需要高电流和高电压的应用场景。该系列产品采用散热柱结构设计,具备卓越的热稳定性和可靠性,广泛应用于电池充电器、转换器、电源供应器、机床控制系统及焊接设备等领域。

    2. 技术参数


    - 额定电流:IF(AV) 40A(最大平均正向电流)
    - 封装:DO-5 (DO-203AB)
    - 最大重复峰值反向电压(VRRM):100至1600V
    - 最大非重复峰值反向电压(VRSM):100至1700V
    - 最大热阻(RthJC):0.95 K/W(直流操作)
    - 最大瞬时正向电压降(VFM):1.30至1.50V(Ipk = 125A,TJ = 25°C,tp = 400μs)
    - 最大正向浪涌电流(IFSM):570A至595A(t = 10ms)

    3. 产品特点和优势


    - 高浪涌电流能力:具备强大的瞬时电流处理能力,适用于需要频繁启动和断开的场景。
    - 散热柱结构:提供两种版本(阳极散热柱和阴极散热柱),有效提高散热效率。
    - 多样化的选择:多种电压等级可供选择,适用于不同电压需求的应用场合。
    - 高标准制造:符合多级设计要求,适合高可靠性和高性能的应用。

    4. 应用案例和使用建议


    - 电池充电器:VS-40HF(R)可以作为快速充电系统中的关键组件,有效控制电池充电过程中的电流波动。
    - 电源供应器:在高压直流电源中使用,确保系统的稳定性与可靠性。
    - 焊接设备:在高频焊接过程中,提供可靠的电流控制,减少焊接缺陷。
    使用建议:
    - 确保散热系统的有效性,特别是在大电流应用下,避免因过热导致的性能下降。
    - 在组装过程中要严格遵守扭矩限制,防止机械损坏。

    5. 兼容性和支持


    VS-40HF(R)系列采用标准DO-5 (DO-203AB)封装,易于与现有的电路板和其他电子元件兼容。制造商提供了详尽的技术支持,包括在线文档和客户支持服务,确保用户能够顺利地集成该产品到他们的设计中。

    6. 常见问题与解决方案


    - 问题:如何正确安装散热柱以确保最佳性能?
    - 解决方案:确保散热柱平整并涂上导热膏,拧紧至规定扭矩值,避免过紧或过松。

    - 问题:在高负载情况下如何确保稳定运行?
    - 解决方案:适当增加散热片面积或采用更高效的散热方案,确保温度不超过最大允许值。

    7. 总结和推荐


    VS-40HF(R)系列二极管凭借其出色的性能参数和广泛应用,成为许多高电流需求场景下的理想选择。对于需要高效且可靠的电流控制的应用,如电源供应器、焊接设备等,强烈推荐使用该系列产品。通过仔细遵循制造商的指导,用户可以在各种复杂环境下充分发挥其潜力。

VS-40HF80M参数

参数
正向浪涌电流 595A
配置 -
If - 正向电流 40A
Ir - 反向电流 9mA
Vr-反向电压 800V
反向恢复时间 -
长*宽*高 22.9mm*20.02mm*22.9mm
通用封装 DO-203AB,DO-5
安装方式 底座安装,螺纹安装,铰轴安装
应用等级 工业级
零件状态 在售
包装方式 散装
