首页  >  产品百科  >  PLZ3V3A-G3/H

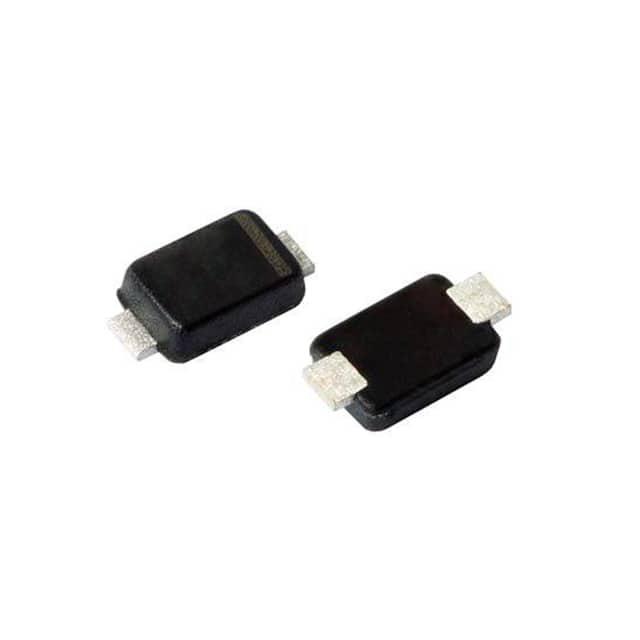

PLZ3V3A-G3/H

产品分类: 齐纳(稳压)二极管
产品描述: ±3.36% 10μA 3.27V 70Ω 960mW 独立式 DO-219AC-2 贴片安装 2.5mm*1.3mm*600μm
供应商型号: 78-PLZ3V3A-G3/H
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 PLZ3V3A-G3/H

PLZ3V3A-G3/H概述

    Vishay Semiconductors PLZ Series Zener Diodes

    1. 产品简介


    Vishay Semiconductors推出的PLZ系列硅平面Zener二极管专为需要低功耗且超小型封装的应用设计。该系列产品以其卓越的稳定性和低漏电流而著称,适用于工业级和汽车电子应用。PLZ系列采用MicroSMF(DO-219AC)封装,具有超低轮廓设计,适合现代紧凑型电路板布局需求。此外,该系列二极管符合RoHS标准,可提供绿色和AEC-Q101认证选项。
    主要功能:
    - 超低功耗:最大功率耗散可达500 mW。
    - 高温耐受:焊接温度可达260°C。
    - 紧凑型封装:适合波峰焊和回流焊工艺。
    - 高稳定性:适用于高要求的电路设计。
    应用领域:
    - 消费电子设备
    - 工业控制
    - 汽车电子
    - 通信设备

    2. 技术参数


    以下为PLZ系列的关键技术参数汇总:
    | 参数 | 值 | 单位 |
    |
    | 电压范围 | 2.0 至 39 | V |
    | 测试电流(IZT) | 5 至 20 | mA |
    | 最大峰值脉冲电流 | 70 至 100 | W |
    | 动态电阻(ZZ) | 0.5 至 59.9 | Ω |
    | 最大功耗 | 500 | mW |
    | 最高结温 | 150 | °C |
    | 储存温度范围 | -55 至 +150 | °C |
    热阻抗特性:
    - 结到环境空气典型值:130 K/W
    - 结到引脚典型值:40 K/W

    3. 产品特点和优势


    - 超小型化设计:采用MicroSMF封装,适合现代化的小型化设备。
    - 高可靠性:低泄漏电流和优异的温度稳定性确保长时间运行无故障。
    - 多用途兼容性:既适用于工业级电路,也满足AEC-Q101汽车级认证。
    - ESD保护:符合IEC 61000-4-2标准,增强电路抗静电能力。
    - 易于安装:支持波峰焊和回流焊,提高生产效率。

    4. 应用案例和使用建议


    应用案例:
    - 在电源电路中作为过压保护器件,防止浪涌电压损坏敏感元件。
    - 用于信号线上的静电放电保护,提升电路的整体可靠性。
    - 工业控制模块中,辅助稳压和信号调节。
    使用建议:
    - 设计时需根据实际负载条件选择合适的Zener电压(VZ),以确保最佳性能。
    - 确保电路中加入足够的散热措施,特别是在高功率应用中。
    - 测试时注意遵循标准的脉冲测试条件(如tp = 8/20μs)以准确评估器件性能。

    5. 兼容性和支持


    PLZ系列与多种主流电路板焊接工艺兼容,包括双波峰焊和回流焊。Vishay提供全面的技术支持,包括在线资源和客户咨询服务。此外,该产品支持AEC-Q101认证,特别适用于汽车电子领域。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致器件失效 | 确保良好的热管理设计,增加散热片。 |
    | 泄漏电流过大 | 检查安装环境是否存在污染或潮湿。 |
    | 动态电阻异常 | 确认测试条件是否符合标准,调整工作电流。|

    7. 总结和推荐


    Vishay Semiconductors PLZ系列Zener二极管凭借其卓越的稳定性和紧凑的封装设计,在工业和汽车电子领域表现优异。其低功耗、高可靠性及广泛的适用性使其成为设计师的理想选择。我们强烈推荐该产品用于对空间和性能都有严格要求的现代电子设计中。
    综上所述:强烈推荐!

PLZ3V3A-G3/H参数

参数
Ir - 反向电流 10μA
最大齐纳阻抗 70Ω
电压容差 ±3.36%
最大功率耗散 960mW
标称齐纳电压 3.27V
配置 独立式
最大功率 960mW
长*宽*高 2.5mm*1.3mm*600μm
通用封装 DO-219AC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PLZ3V3A-G3/H厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PLZ3V3A-G3/H数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY PLZ3V3A-G3/H PLZ3V3A-G3/H数据手册

PLZ3V3A-G3/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.184 ¥ 1.5548
10+ $ 0.1254 ¥ 1.0592
100+ $ 0.0541 ¥ 0.4567
500+ $ 0.0518 ¥ 0.4373
1000+ $ 0.0451 ¥ 0.3811
2500+ $ 0.0432 ¥ 0.365
4500+ $ 0.0335 ¥ 0.2829
9000+ $ 0.0324 ¥ 0.2738
22500+ $ 0.0313 ¥ 0.2647
库存: 14506
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.55
直接购买
加入购物车
