VS-400CNQ045PBF

产品分类: 整流二极管/整流桥
产品描述: Vishay 肖特基二极管 二极管, 200A, 45V, 面板, TO-244封装, 3针
供应商型号: VS-400CNQ045PBF
供应商: 国内现货
标准整包数: 1

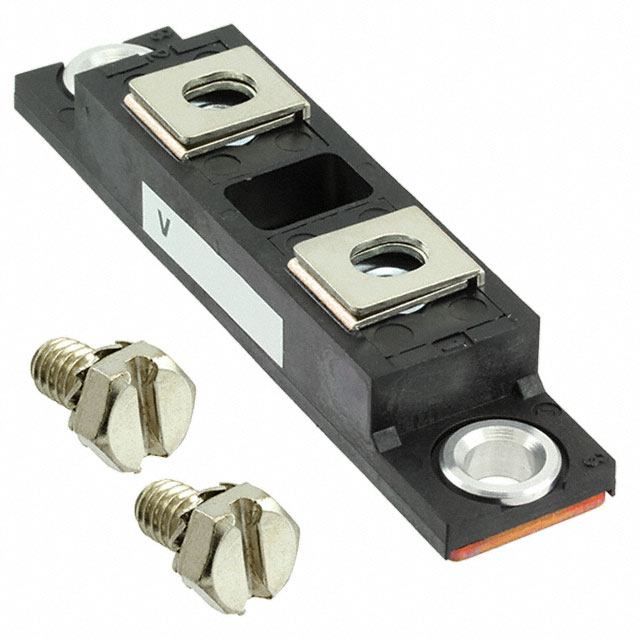

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-400CNQ045PBF

VS-400CNQ045PBF概述

    # Vishay Semiconductors VS-400CNQ045PbF 高性能肖特基整流器

    产品简介


    Vishay Semiconductors 推出的 VS-400CNQ045PbF 是一款高性能的肖特基整流器模块,额定电流为 400 安培。这款产品特别适合需要低正向电压降(VF)的应用,同时提供了中等程度的反向漏电流。其核心优势在于优异的高温运行能力(高达 150°C 结温),使其成为焊接、逆变器、反向电池保护及其它功率转换设备的理想选择。

    技术参数


    以下是产品的关键技术和电气特性:
    | 参数名称 | 符号 | 单位 | 值 |
    ||
    | 正向平均电流 | IF(AV) | A | 400 |
    | 反向击穿电压 | VR | V | 45 |
    | 最大非重复峰值浪涌电流 | IFSM | A | 29,000 |
    | 正向压降 | VF | V | 0.52 至 0.7 |
    | 工作温度范围 | TJ | °C | -55 至 +150 |
    | 节点到外壳热阻 | RthJC | °C/W | 0.19 |
    应用场景
    - 开关电源
    - 转换器
    - 自由轮二极管
    - 焊接设备
    - 反向电池保护

    产品特点和优势


    VS-400CNQ045PbF 的主要特点是采用了创新的屏障技术,支持高达 150°C 的结温操作,同时具备以下优势:
    1. 极低的正向压降(VF),提升效率。
    2. 防护环增强了可靠性和长期稳定性。
    3. 工业级设计和认证,符合严苛的环境要求。
    4. 包装环保无铅,满足RoHS标准。

    应用案例和使用建议


    VS-400CNQ045PbF 广泛应用于各种高电流需求场景,例如逆变器设计和焊接系统。对于需要快速响应的应用,其卓越的高频性能尤为突出。为了最大化产品性能,建议:
    1. 在电路设计中使用适当的散热措施以维持较低的结温。
    2. 避免长期处于极端工作条件下,以延长使用寿命。

    兼容性和支持


    Vishay Semiconductors 提供全面的技术支持,包括文档、软件工具以及客户支持服务。此外,该模块与多种设备兼容,易于集成到现有系统中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高温环境下失效 | 使用高效的散热方案,降低结温 |
    | 泄漏电流过高 | 检查连接和安装是否正确 |
    | 浪涌电流超过额定值 | 使用适当的限流电路 |

    总结和推荐


    总体而言,VS-400CNQ045PbF 是一款高性能且可靠的肖特基整流器模块,尤其适合对效率和可靠性要求较高的工业级应用。其卓越的性能、合理的价格和广泛的支持网络使其成为市场上极具竞争力的选择。我们强烈推荐此产品给需要高性能整流解决方案的工程师和设计师。

VS-400CNQ045PBF参数

参数
If - 正向电流 400A
Ir - 反向电流 20mA
Vr-反向电压 45V
反向恢复时间 -
正向浪涌电流 29KA
配置 双commoncathode
长*宽*高 93mm*21mm*17.5mm
通用封装 TO-244AB
安装方式 底座安装
零件状态 在售
包装方式 散装

VS-400CNQ045PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-400CNQ045PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-400CNQ045PBF VS-400CNQ045PBF数据手册

VS-400CNQ045PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
