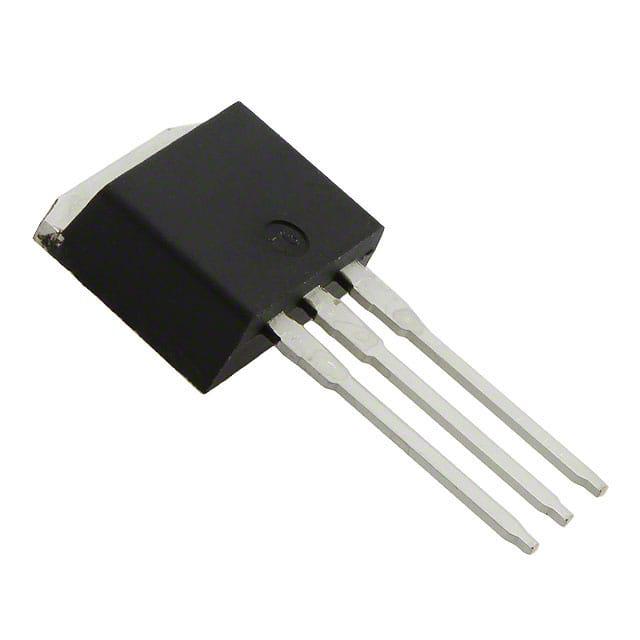

IRF820ALPBF

产品分类: 场效应管(MOSFET)
产品描述: 50W(Tc) 30V 4.5V@ 250µA 17nC@ 10 V 1个N沟道 500V 3Ω@ 1.5A,10V 2.5A 340pF@25V I2PAK 通孔安装 10.67mm*4.83mm*9.65mm
供应商型号: AV-E-IRF820ALPBF
供应商: Avnet
标准整包数: 50
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRF820ALPBF

IRF820ALPBF概述

    IRF820AS, SiHF820AS, IRF820AL, SiHF820AL: Vishay Siliconix Power MOSFET

    1. 产品简介


    IRF820AS, SiHF820AS, IRF820AL, SiHF820AL 是由Vishay Siliconix生产的N沟道功率金属氧化物半导体场效应晶体管(Power MOSFET)。这些器件因其低栅极电荷(Qg)、增强的栅极、雪崩和动态dV/dt鲁棒性等特点而被广泛应用于各种高要求的电力电子应用中。具体的应用领域包括开关电源(SMPS)、不间断电源(UPS)和高速功率开关。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 栅源电压 | ±30 V |
    | 漏源电压 500 V |
    | 最大连续漏电流(VGS=10V) | 2.5 | 1.6 A |
    | 漏源导通电阻 3.0 Ω |
    | 栅源电荷 | 4.3 nC |
    | 栅漏电荷 | 8.5 nC |
    | 有效输出电容(Coss) 490 pF |
    | 有效栅电荷总值(Qg) 17 nC |

    3. 产品特点和优势


    - 低栅极电荷:简化驱动需求,减少功耗和发热。
    - 增强的鲁棒性:改进的栅极、雪崩和动态dV/dt性能,适合恶劣的工作环境。
    - 全面表征的寄生电容和雪崩参数:确保产品的可靠性和稳定性。
    - 符合RoHS标准:环保,无铅无卤,适用于现代电子产品。

    4. 应用案例和使用建议


    这些MOSFET常用于各种开关模式电源拓扑结构,例如两个晶体管前馈、半桥和全桥转换器。对于典型的SMPS电路设计,建议使用合适的栅极电阻(Rg),以保证快速和准确的开关性能。在设计时,应考虑到散热设计,以避免过热问题。

    5. 兼容性和支持


    该产品有多种封装形式(D2PAK和I2PAK),便于不同应用场景的选择。厂商提供了详细的可靠性数据和制造信息,以确保产品质量和一致性。Vishay Siliconix还提供客户支持服务,包括技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下导通电阻增加 | 使用热敏材料进行散热,确保良好的热管理。 |
    | 开关速度慢 | 减小栅极电阻(Rg),以加快开关速度。 |
    | 过流保护失效 | 使用外部保险丝或过流保护电路。 |

    7. 总结和推荐


    IRF820AS, SiHF820AS, IRF820AL, SiHF820AL 是一款高性能的N沟道功率MOSFET,具有出色的鲁棒性和可靠性,适用于多种高压电力电子应用。其低栅极电荷、高效的散热性能和广泛的温度范围使其成为设计工程师的理想选择。建议在需要高效率和高可靠性的场合优先考虑使用。

IRF820ALPBF参数

参数
最大功率耗散 50W(Tc)
通道数量 -
配置 -
栅极电荷 17nC@ 10 V
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 4.5V@ 250µA
Id-连续漏极电流 2.5A
Vds-漏源极击穿电压 500V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 3Ω@ 1.5A,10V
Ciss-不同 Vds 时的输入最大电容 340pF@25V
长*宽*高 10.67mm*4.83mm*9.65mm
通用封装 I2PAK
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRF820ALPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRF820ALPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRF820ALPBF IRF820ALPBF数据手册

IRF820ALPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.1323 ¥ 9.8506
2000+ $ 0.6357 ¥ 5.531
3850+ $ 0.6235 ¥ 5.4243
6650+ $ 0.6166 ¥ 5.3644
11750+ $ 0.61 ¥ 5.3066
19250+ $ 0.6032 ¥ 5.2478
库存: 11000
起订量: 450 增量: 50
交货地:
最小起订量为:50
合计: ¥ 492.53
直接购买
加入购物车
