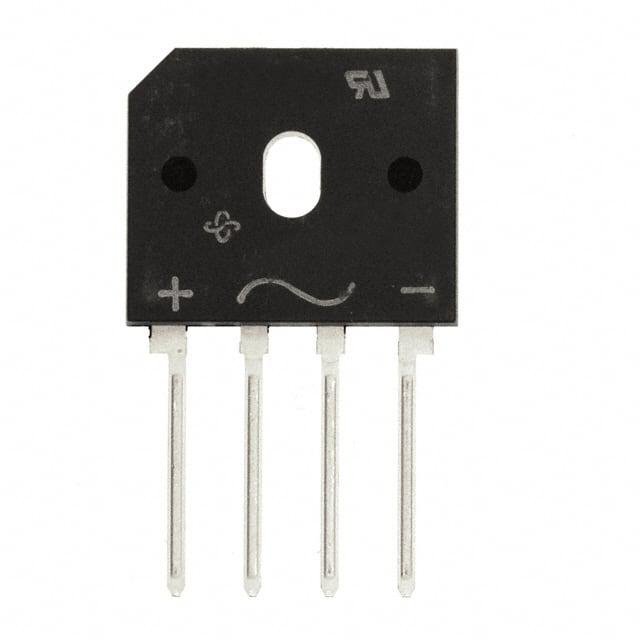

BU25H08-E3/A

产品分类: 整流二极管/整流桥
产品描述: 600V 300A 5μA 3.5A 通孔安装 22.3mm*4.1mm*18.8mm
供应商型号: 78-BU25H08-E3/A
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 BU25H08-E3/A

BU25H08-E3/A概述


    产品简介


    基本介绍
    BU25H06 和 BU25H08 是 Vishay General Semiconductor 生产的增强型 isoCink+™ 桥式整流器。这些整流器主要应用于交流/直流(AC/DC)桥式全波整流电路,广泛用于开关电源、家用电器和白色家电等领域。
    主要功能
    1. 适用于高压、大电流的应用环境。
    2. 支持在宽温度范围内稳定运行。
    3. 具有出色的热传导性能和可靠的焊接性能。
    应用领域
    1. 开关电源
    2. 家用电器
    3. 白色家电

    技术参数


    | 参数 | 符号 | BU25H06 | BU25H08 |
    ||
    | 最大重复峰值反向电压 | VRRM | 600 V | 800 V |
    | 平均整流正向电流 (TC=60°C) | IO | 25 A | 3.5 A |
    | 非重复峰值正向浪涌电流 | IFSM | 300 A
    | 熔断额定值 (t < 8.3 ms) | I2t | 373 A2s
    | 工作结温和存储温度范围 | TJ, TSTG | -55 to +175 °C |
    | 最大瞬时正向电压 (IF=12.5 A) | VF | 0.97 V | 1.05 V |
    | 最大反向电流 (TA=25°C) | IR | -5.0 μA
    | 典型结电容 (4.0 V, 1 MHz) | CJ | 125 pF

    产品特点和优势


    1. UL 认证: 获得 UL 认证,认证编号为 E312394。
    2. 优越的热导性: 能够有效散热,提高可靠性和寿命。
    3. 玻璃钝化芯片结: 提升整体耐久性。
    4. 卓越的焊接能力: 可承受最大 275 °C 的焊接温度,符合 JESD 22-B106 标准。
    5. 薄型单列直插封装: 节省空间,便于安装。

    应用案例和使用建议


    应用案例
    BU25H06 和 BU25H08 主要应用于交流/直流桥式全波整流电路,如开关电源和家用电器。例如,在一台洗衣机的开关电源中,这两个整流器可以确保稳定的电力供应,提高设备的可靠性。
    使用建议
    1. 在使用过程中需要配备合适的散热装置,以防止过热。
    2. 尽量避免长期在高电流环境下使用,以免降低使用寿命。
    3. 注意温度变化对性能的影响,尤其是在高温环境下使用时要特别注意。

    兼容性和支持


    这些整流器兼容多种电子元器件和设备,适用于不同型号的开关电源和其他电源设备。Vishay 提供的技术支持包括产品文档、常见问题解答以及客户支持服务。

    常见问题与解决方案


    1. 问题: 设备过热导致性能下降。
    - 解决方案: 配置适当的散热装置,例如空气冷却器。
    2. 问题: 正向电压过高。
    - 解决方案: 确保设备处于规定的工作电流和温度范围内。
    3. 问题: 反向电流过大。
    - 解决方案: 检查并更换损坏的整流器,确保使用正确的规格。

    总结和推荐


    综合评估
    BU25H06 和 BU25H08 整流器具有优良的热导性能和可靠的操作特性,特别适合在高压、高电流的应用环境中使用。其 UL 认证和优异的焊接性能使其在市场上具有很强的竞争力。
    推荐使用
    对于需要在高压、大电流条件下工作的应用,尤其是开关电源和家用电器,BU25H06 和 BU25H08 是理想的选择。我们强烈推荐这些整流器给需要高性能、高可靠性的应用项目。

BU25H08-E3/A参数

参数
正向浪涌电流 300A
配置 -
If - 正向电流 3.5A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 -
长*宽*高 22.3mm*4.1mm*18.8mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

BU25H08-E3/A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

BU25H08-E3/A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY BU25H08-E3/A BU25H08-E3/A数据手册

BU25H08-E3/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6345 ¥ 39.1615
10+ $ 3.465 ¥ 29.2793
100+ $ 2.754 ¥ 23.2713
250+ $ 2.3328 ¥ 19.7122
1000+ $ 1.8375 ¥ 15.5269
库存: 548
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.16
