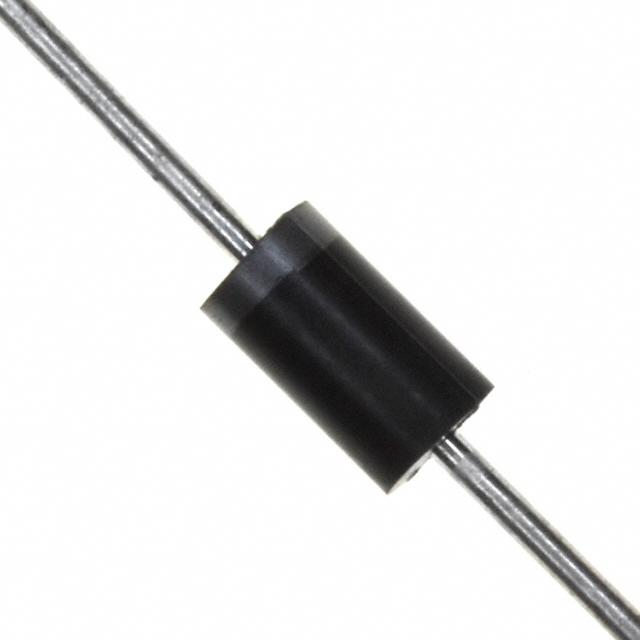

UG4D-M3/54

产品分类: 整流二极管/整流桥
产品描述: 200V 150A 30ns 5μA 4A DO-201AD 通孔安装
供应商型号: 78-UG4D-M354
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 UG4D-M3/54

UG4D-M3/54概述

    Vishay UG4A, UG4B, UG4C, UG4D 系列微型超快塑料整流器

    产品简介


    Vishay UG4A, UG4B, UG4C 和 UG4D 是一系列专为高频整流和续流应用设计的微型超快塑料整流器。这些器件主要用于开关模式转换器和逆变器中,广泛应用于消费类电子产品、计算机及通信设备等领域。它们提供了高频率下的高效能量转换能力,并具备出色的反向恢复特性。

    技术参数


    - 最大重复峰值反向电压(VRRM):50V, 100V, 150V, 200V
    - 最大有效值电压(VRMS):35V, 70V, 105V, 140V
    - 最大直流阻断电压(VDC):50V, 100V, 150V, 200V
    - 最大平均正向整流电流(IF(AV)):4.0A
    - 最大瞬态正向电压(VF):0.95V
    - 最大反向恢复时间(trr):20ns
    - 典型热阻(RθJA):25°C/W
    - 最大瞬态浪涌电流(IFSM):150A
    - 工作温度范围(TJ, TSTG):-55°C 至 +150°C

    产品特点和优势


    - 玻璃钝化芯片结:增强了器件的可靠性和长期稳定性。
    - 超快反向恢复时间:显著降低了损耗并提高了效率。
    - 低正向压降:减少了功耗,提升了整体性能。
    - 高浪涌承受能力:确保了在极端条件下的可靠运行。
    - 环保材料:符合RoHS标准,无卤素,满足商业级需求。
    - 焊接耐受性:可承受最高275°C,持续10秒的焊锡浸泡,符合JESD 22-B106标准。

    应用案例和使用建议


    这些整流器适用于多种高频应用,如开关电源、电池充电器、太阳能逆变器等。在实际应用中,考虑到散热和布局因素,可以采用铜箔散热设计以提高热管理效果。同时,建议在负载突变情况下采取适当的保护措施,避免瞬时过载损坏器件。

    兼容性和支持


    Vishay UG4系列器件具有良好的兼容性,适用于标准DO-201AD封装,易于集成到现有电路板中。Vishay提供技术支持和客户支持服务,对于购买和使用过程中遇到的技术问题,可以通过官方邮箱获得帮助。

    常见问题与解决方案


    - Q: 设备在高温环境下表现不佳。
    - A: 检查散热设计,增加散热片或使用更大的铜箔面积以增强热传导效果。

    - Q: 反向恢复时间较长。
    - A: 调整电路设计,减小输入信号的上升沿速度或增加并联电容来减少瞬态电流。

    总结和推荐


    总体而言,Vishay UG4系列整流器凭借其优秀的性能和广泛的适用性,在高频整流应用中表现出色。它不仅在技术规格上达到高标准,而且具备良好的可靠性和易用性,非常适合在需要高效能转换的应用环境中使用。强烈推荐给需要高性能整流解决方案的工程师和技术人员。

UG4D-M3/54参数

参数
反向恢复时间 30ns
正向浪涌电流 150A
配置 -
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 200V
通用封装 DO-201AD
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装
