VS-83CNQ100APBF

产品分类: 整流二极管/整流桥
产品描述: 100V 7KA 1.5mA 40A 双commoncathode D-61-8 底座安装 37.97mm*5.97mm*10.79mm
供应商型号: 9101098
供应商: element14
标准整包数: 1

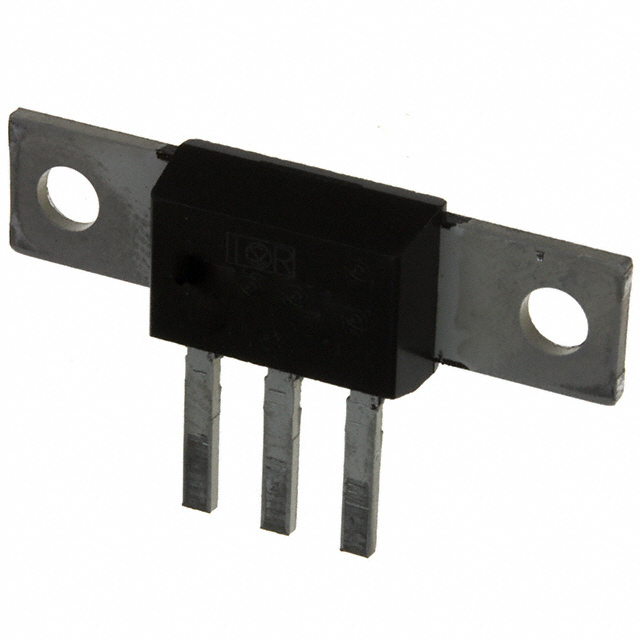

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-83CNQ100APBF

VS-83CNQ100APBF概述

    # Vishay Schottky Rectifier VS-83CNQ080A 和 VS-83CNQ100A 系列技术手册

    产品简介


    Vishay 的 Schottky Rectifier(肖特基整流器)VS-83CNQ080A 和 VS-83CNQ100A 系列属于新一代高性能电子元件,采用先进的 D-61 封装形式,单个模块的额定电流为 40A,整体模块支持双通道操作。该系列产品以低正向电压降和高频率操作能力著称,是电源转换系统、自由轮换二极管及反向电池保护领域的理想选择。该系列元件能够承受高达 175°C 的结温(TJ),适用于严苛的工业环境。

    技术参数


    以下是该系列元件的关键技术参数:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 最大直流反向电压 | VR | 80/100 | V |
    | 最大平均正向电流 | IF(AV) | 80 | A |
    | 最大非重复浪涌电流 | IFSM | 7000 | A |
    | 正向电压降 | VF | 0.67/0.82 | V |
    | 工作温度范围 | TJ | -55 to 175| °C |
    | 最大结壳热阻 | RthJC | 0.85 | °C/W |
    此外,该元件具有高纯度高温环氧封装,确保增强机械强度和防潮性能,同时配备了保护环以提高可靠性和耐用性。

    产品特点和优势


    VS-83CNQ 系列产品具备以下特点和优势:
    1. 高可靠性:能够承受高达 175°C 的结温,适合工业级应用。
    2. 卓越性能:超低正向电压降(VF = 0.67 V @ 125°C),实现高效能功率转换。
    3. 设计紧凑:新型全转移模塑低轮廓、小尺寸封装,适合空间有限的应用。
    4. 高频率操作:专为高频开关电源设计,满足现代电力电子需求。
    5. 坚固耐用:环氧封装和保护环提升长期运行稳定性。

    应用案例和使用建议


    该系列产品广泛应用于以下场景:
    1. 开关电源:通过高效的正向导通特性降低损耗。
    2. 逆变器和自由轮换二极管:减少反向恢复损耗,提升效率。
    3. 反向电池保护:防止电压反接导致损坏。
    使用建议:
    - 确保良好的散热设计,避免因热积聚导致元件过热。
    - 使用高质量焊接材料以保证连接的牢固性和可靠性。
    - 在高湿度环境中添加额外的防护措施。

    兼容性和支持


    该产品可轻松与其他标准工业电子元件兼容,支持广泛的硬件平台。Vishay 提供全面的技术支持和售后保障服务,帮助客户快速解决问题并优化应用性能。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    1. 高温运行下失效:增加散热片或使用更高效的冷却方案。
    2. 过压损坏:安装适当的瞬态抑制二极管。
    3. 连接不良:检查焊接质量,确保焊点牢固无虚焊。

    总结和推荐


    综上所述,Vishay 的 VS-83CNQ 系列 Schottky Rectifier 是一款高效、可靠且耐用的电子元件,非常适合工业级电源管理和高要求应用场合。其优越的性能指标、紧凑的设计和全面的支持使其在市场上具有强大的竞争力。因此,我们强烈推荐此产品给需要高性能整流解决方案的工程师和技术人员。
    如需更多详细信息,请访问 Vishay 官方网站或直接联系技术支持团队:[diodestech@vishay.com](mailto:diodestech@vishay.com)。

VS-83CNQ100APBF参数

参数
If - 正向电流 40A
Ir - 反向电流 1.5mA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 7KA
配置 双commoncathode
长*宽*高 37.97mm*5.97mm*10.79mm
通用封装 D-61-8
安装方式 底座安装
零件状态 停产
包装方式 管装

VS-83CNQ100APBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-83CNQ100APBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-83CNQ100APBF VS-83CNQ100APBF数据手册

VS-83CNQ100APBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.6896
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.68
直接购买
加入购物车
