RCA060310K0FKEC

产品分类: 贴片电阻
产品描述: 10KΩ ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.55mm*850μm*450μm
供应商型号: ECO-RCA060310K0FKEC
供应商: 海外现货
标准整包数: 20000

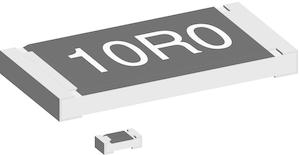

VISHAY INTERTECHNOLOGY 贴片电阻 RCA060310K0FKEC

RCA060310K0FKEC概述

    Vishay Draloric RCA e3 系列厚膜片式电阻器

    产品简介


    Vishay Draloric 的RCA e3系列是一款高性能的厚膜片式电阻器,特别适用于汽车及耐硫化环境下的应用。该系列产品具有多种尺寸,涵盖从0402到2512的不同封装规格,能够满足广泛的电子设计需求。这些电阻器主要应用于通信设备、消费电子产品、工业控制系统、汽车电子等多个领域。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    | 规格 | RCA0402 | RCA0603 | RCA0805 | RCA1206 | RCA1210 | RCA1218 | RCA2010 | RCA2512 |
    |
    | 尺寸(英寸) | 0402 | 0603 | 0805 | 1206 | 1210 | 1218 | 2010 | 2512 |
    | 额定功率(P70) | 0.063 W | 0.10 W | 0.125 W | 0.25 W | 0.5 W | 1.0 W | 0.75 W | 1.0 W |
    | 最大工作电压(V) | 50 | 75 | 150 | 200 | 200 | 200 | 400 | 500 |
    | 绝缘电压(V) | >75 | >100 | >200 | >300 | >300 | >300 | >300 | >300 |
    | 失效率(h-1) | <0.1×10-9

    产品特点和优势


    1. 耐硫性:具有出色的耐硫性能,能够抵抗H2S气氛的腐蚀,非常适合恶劣环境下的应用。
    2. 稳定性:在70°C条件下,电阻值漂移仅1%,在1000小时后仍保持稳定。
    3. 高可靠性:符合AEC-Q200标准,满足汽车电子行业的要求。
    4. 焊接兼容性:采用纯锡焊接接触层,在镍屏障层上提供良好的兼容性,适合无铅和含铅焊料工艺。
    5. 多种阻值范围:从100Ω到10MΩ不等,提供了广泛的阻值选择。

    应用案例和使用建议


    根据技术手册提供的信息,这些电阻器适用于多种电路设计,例如在车载音响系统、仪表盘显示屏、电源管理模块等应用中。建议在选择具体型号时考虑工作环境温度、功率要求等因素。例如,在高温环境下使用时,可以选择额定功率更高的型号以确保可靠运行。

    兼容性和支持


    这些电阻器支持无铅和含铅焊料工艺,与多种印刷电路板材料兼容。此外,Vishay Draloric提供详细的技术文档和支持服务,帮助客户进行产品选型和应用开发。

    常见问题与解决方案


    1. 问:在焊接过程中如何防止损坏?
    - 答:严格控制焊接时间和温度,避免长时间高温加热。建议使用温度不超过260°C的焊料,焊接时间不超过10秒。
    2. 问:如何检测电阻器的可靠性?
    - 答:可以通过耐硫试验、高低温循环测试等手段来验证产品的长期稳定性。Vishay提供详细的测试报告和指导手册。

    总结和推荐


    总体来看,Vishay Draloric的RCA e3系列厚膜片式电阻器具有优异的耐硫性能和高度的可靠性,适用于苛刻的工作环境。其广泛的应用范围和丰富的规格选择使其成为市场上极具竞争力的产品。对于需要高性能电阻器的项目,强烈推荐选用RCA e3系列。
    以上是对Vishay Draloric RCA e3系列厚膜片式电阻器的技术手册内容进行的整理和综述,希望对您的电子元件选择和应用有所帮助。

RCA060310K0FKEC参数

参数
电阻值 10KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.55mm*850μm*450μm
通用封装 0603
安装方式 贴片安装

RCA060310K0FKEC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RCA060310K0FKEC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY RCA060310K0FKEC RCA060310K0FKEC数据手册

RCA060310K0FKEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0042 ¥ 0.0356
200000+ $ 0.0042 ¥ 0.0356
库存: 80000
起订量: 20000 增量: 0
交货地:
最小起订量为:20000
合计: ¥ 712
