IRFP460HPBF

产品分类: 场效应管(MOSFET)

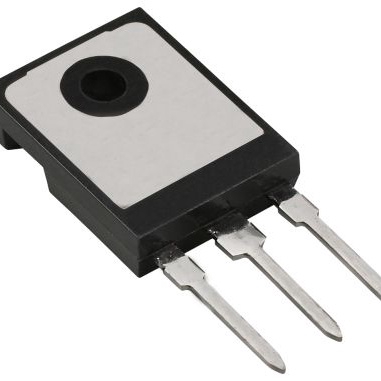

产品描述: Vishay N沟道增强型MOS管, Vds=550 V, 20 A, TO-247AC封装, 通孔安装, 3引脚
供应商型号: WU-IRFP460HPBF
供应商: 海外现货
标准整包数: 1

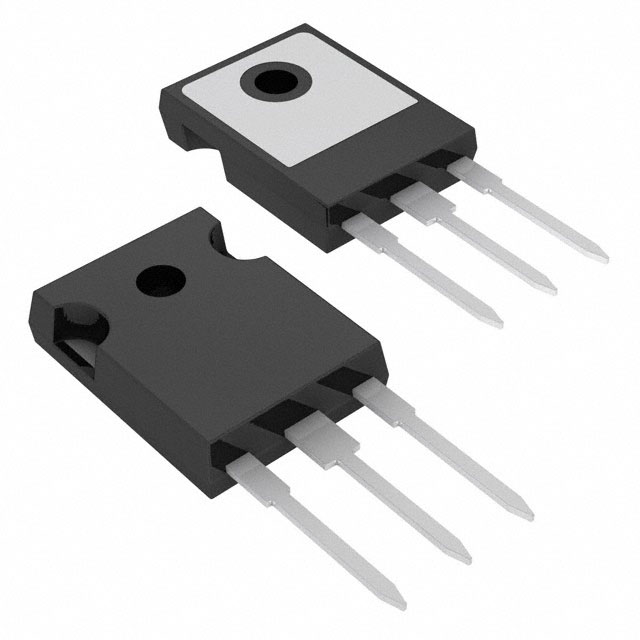

VISHAY INTERTECHNOLOGY 场效应管(MOSFET) IRFP460HPBF

IRFP460HPBF概述

    IRFP460HPBF N-Channel Power MOSFET 技术手册概述

    1. 产品简介


    IRFP460HPBF 是 Vishay Siliconix 生产的一款高性能 N-通道功率 MOSFET。这款 MOSFET 集成了低通态电阻(RDS(on))和高击穿电压(VDS),适用于多种电力转换和驱动应用。
    主要功能:
    - 低通态电阻 (RDS(on))
    - 低有效输出电容 (Co(er))
    - 低开关损耗
    - 适用于硬开关应用的雪崩能量等级
    应用领域:
    - 服务器和电信电源系统
    - 开关模式电源 (SMPS)
    - 功率因数校正 (PFC) 电源
    - 照明系统(如 HID 和荧光灯)
    - 工业设备(如焊接、感应加热、电机驱动、电池充电器、太阳能光伏逆变器)

    2. 技术参数


    以下是 IRFP460HPBF 的关键技术规格:
    - 额定电压 (VDS): 最大 550V
    - 通态电阻 (RDS(on)): 在 25°C 时典型值为 0.234Ω(在 10V 栅源电压下)
    - 栅源电荷 (Qg): 最大值为 116nC
    - 输入电容 (Ciss): 3208 pF (在 VGS = 0V, VDS = 100V, f = 1MHz 下测量)
    - 最大漏极电流 (ID): 连续漏极电流 (TJ = 150°C) 为 20A,脉冲漏极电流 (IDM) 为 54A
    - 最大功率耗散 (PD): 329W
    - 绝对最大额定值: VDS 为 500V, VGS 为 ±30V, TJ 和 Tstg 温度范围为 -55 至 +150°C

    3. 产品特点和优势


    - 低损耗设计: 低通态电阻 (RDS(on)) 和低栅源电荷 (Qg),有助于减少开关和导通损耗。
    - 高可靠性: 高雪崩能量等级 (EAS) 使得该 MOSFET 在硬开关应用中表现出色。
    - 优化应用性能: 出色的输入电容 (Ciss) 和输出电容 (Coss) 特性,使其在高频应用中表现卓越。

    4. 应用案例和使用建议


    应用案例:
    - 在服务器和电信电源系统中,该 MOSFET 可用于 SMPS 设计,实现高效的能量转换。
    - 在工业设备中,例如感应加热和电机驱动系统,其低损耗和高可靠性使其成为理想选择。
    使用建议:
    - 确保在安装过程中遵循正确的焊接温度(最高 260°C,持续 10 秒)。
    - 为了提高效率,在设计开关模式电源时,考虑利用其低通态电阻和低电容特性。
    - 在使用该 MOSFET 的高电流电路中,确保良好的散热管理以避免热失控。

    5. 兼容性和支持


    - IRFP460HPBF 采用 TO-247AC 封装,易于集成到现有的电路设计中。
    - Vishay Siliconix 提供详细的规格书和技术支持,以帮助用户进行选型和应用。

    6. 常见问题与解决方案


    - Q: 高温下能否保持正常工作?
    - A: 该 MOSFET 的最大工作温度为 150°C,但在高温环境下仍需注意散热设计。

    - Q: 如何正确焊接?
    - A: 推荐焊接温度不超过 260°C,且持续时间不超过 10 秒。

    7. 总结和推荐


    综合评估:
    - IRFP460HPBF 是一款具备高效能和高可靠性的 N-通道功率 MOSFET,非常适合多种电力转换应用。
    - 低损耗、高雪崩能量等级和优化的电气特性使其在市场上具有很强的竞争力。
    推荐:
    - 强烈推荐在需要高性能和高可靠性的电力转换和驱动应用中使用 IRFP460HPBF。无论是在工业还是通信领域,这款 MOSFET 都能提供出色的表现。

IRFP460HPBF参数

参数
Vds-漏源极击穿电压 550V
栅极电荷 116nC@ 10V
配置 -
Id-连续漏极电流 20A
Vgs-栅源极电压 -
通道数量 -
最大功率耗散 -
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 270mΩ@ 12A,10V
Vgs(th)-栅源极阈值电压 -
通用封装 TO-247AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

IRFP460HPBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IRFP460HPBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 场效应管(MOSFET) VISHAY INTERTECHNOLOGY IRFP460HPBF IRFP460HPBF数据手册

IRFP460HPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0408 ¥ 8.7423
库存: 30000
起订量: 458 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.74
