首页  >  产品百科  >  ZM4748A-GS08

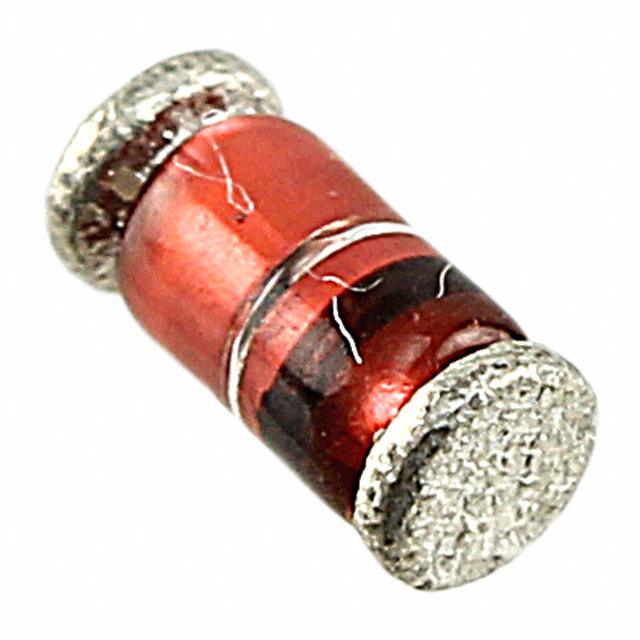

ZM4748A-GS08

产品分类: 齐纳(稳压)二极管
产品描述: ±5% 5μA 22V 23Ω 1W 独立式 DO-213AB 贴片安装 5.2mm(长度)*2.6mm(宽度)
供应商型号: 625-ZM4748A
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 ZM4748A-GS08

ZM4748A-GS08概述

    ZM4728A to ZM4764A 硅平面功率齐纳二极管技术手册

    1. 产品简介


    ZM4728A 到 ZM4764A 系列硅平面功率齐纳二极管由 Vishay 半导体公司生产。这些齐纳二极管主要用于稳定和限幅电路,适用于高功率应用场合。这些二极管的标准稳压电压容差为 ±5%,并具有高可靠性,通过了 AEC-Q101 认证。此外,这些二极管还可提供 1N4728A 到 1N4764A 的 DO-41 封装形式。

    2. 技术参数


    - 稳压电压范围(VZ):3.3V 至 100V
    - 测试电流(IZT):2.5mA 至 76mA
    - 最大功耗(Ptot):1000mW
    - 热阻(RthJA):170K/W
    - 最大结温(Tj):175°C
    - 存储温度范围(Tstg):-65°C 至 +175°C

    3. 产品特点和优势


    - 硅平面技术:采用硅平面技术,具有较高的可靠性和长期稳定性。
    - 高功率处理能力:最大功耗高达 1000mW,适合各种高功率应用场合。
    - 高可靠性:通过 AEC-Q101 认证,确保其在汽车和其他苛刻环境中的可靠性。
    - 广泛的应用电压:稳压电压范围广,可以满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 稳定电源电压:这些齐纳二极管可以在电源设计中用于稳定输出电压,确保下游电路稳定运行。
    - 信号限幅:在高频信号处理电路中,可以用来限制信号的幅度,保护后续电路免受过压损害。
    使用建议:
    - 在高温环境下使用时,需要注意散热设计以避免因过热而导致损坏。
    - 在选择具体型号时,根据所需的稳压电压范围来选择合适的产品,确保其能够满足实际需求。

    5. 兼容性和支持


    - 兼容性:这些齐纳二极管可与其他标准电子元件和电路板兼容,易于集成到现有系统中。
    - 支持和服务:Vishay 提供技术支持,可以通过 DiodesAmericas@vishay.com, DiodesAsia@vishay.com, DiodesEurope@vishay.com 联系相关区域的技术支持团队。

    6. 常见问题与解决方案


    - 问题:产品过热导致损坏。
    - 解决方案:增加散热措施,例如使用散热片或风扇,确保在额定工作温度范围内运行。

    - 问题:稳压电压不准确。
    - 解决方案:检查电路接线是否正确,确认负载条件没有超出设计范围。

    7. 总结和推荐


    ZM4728A 到 ZM4764A 系列硅平面功率齐纳二极管是一款高性能的电子元件,具有广泛的应用电压范围和高功率处理能力。其独特的硅平面技术和高可靠性使其成为众多高要求应用场合的理想选择。我们强烈推荐这些产品用于需要高稳定性和可靠性的电子设计中。

ZM4748A-GS08参数

参数
最大功率 1W
Ir - 反向电流 5μA
最大齐纳阻抗 23Ω
电压容差 ±5%
最大功率耗散 1W
标称齐纳电压 22V
配置 独立式
长*宽*高 5.2mm(长度)*2.6mm(宽度)
通用封装 DO-213AB
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZM4748A-GS08厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

ZM4748A-GS08数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 齐纳(稳压)二极管 VISHAY INTERTECHNOLOGY ZM4748A-GS08 ZM4748A-GS08数据手册

ZM4748A-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.3002 ¥ 2.5363
100+ $ 0.1507 ¥ 1.273
1000+ $ 0.1285 ¥ 1.086
2500+ $ 0.1253 ¥ 1.0586
5000+ $ 0.1166 ¥ 0.9856
12000+ $ 0.1015 ¥ 0.8578
24000+ $ 0.0903 ¥ 0.763
库存: 10499
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
