VS-40HF120

产品分类: 整流二极管/整流桥
产品描述: Vishay 整流二极管 二极管, 40A, 1200V, 螺纹, DO-5封装, 2针
供应商型号: LYS-VS-40HF120
供应商: 海外现货
标准整包数: 100

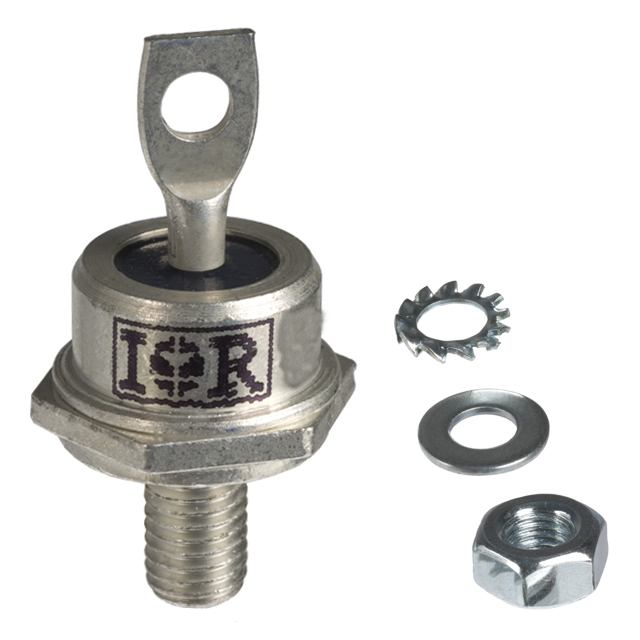

VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-40HF120

VS-40HF120概述

    Vishay VS-40HF(R) 系列标准恢复二极管技术手册

    产品简介


    Vishay Semiconductors 的 VS-40HF(R) 系列标准恢复二极管(螺栓版本)是一种高可靠性、高电流处理能力的二极管。它们主要适用于电池充电器、转换器、电源、机床控制及焊接等领域。该系列二极管具备多种电压等级选择,最大可达到 1600 V,适用于广泛的工业应用。

    技术参数


    - 电流能力:
    - 平均正向电流(IF(AV)): 40 A
    - 最大平均正向电流(TJ = 140°C): 40 A
    - 正向峰值脉冲电流(IFSM): 570 A (50 Hz), 595 A (60 Hz)
    - 最大I²t (平方电流积分): 1600 A²s (50 Hz), 1450 A²s (60 Hz)
    - 电压范围:
    - 最大重复峰值反向电压(VRRM): 100 V 到 1600 V
    - 最大非重复峰值反向电压(VRSM): 100 V 到 1700 V
    - 工作温度:
    - 最大结温(TJ): -65°C 至 190°C
    - 封装规格:
    - 封装类型: DO-5 (DO-203AB)

    产品特点和优势


    - 高浪涌电流能力: 可以承受高达 570 A 的浪涌电流,确保在短时间内能够安全运行。
    - 不同类型的螺栓连接版本: 包括正极和负极螺栓连接选项,便于不同的安装需求。
    - 广泛的工作电压范围: 支持从 100 V 到 1600 V 的不同应用需求。
    - 优异的热性能: 最大热阻抗 RthJC 在 0.95 K/W,确保良好的散热性能。

    应用案例和使用建议


    - 电池充电器: 在电池充电过程中,可以有效吸收逆向电流,提高系统稳定性。
    - 电源转换器: 高耐压能力和高浪涌电流能力,适合高负载工况下的应用。
    - 机床控制: 由于其坚固的设计和可靠的工作性能,在工业环境中非常适用。

    使用建议:
    - 建议使用散热器,并根据实际需要选择合适的散热方式,以避免过热损坏。
    - 注意不要超负荷使用,合理设置电路保护措施,如保险丝或断路器,以防电流过高时损坏。

    兼容性和支持


    - 兼容性: 该二极管可以与常见的螺丝型散热器和螺纹孔散热器配合使用,便于集成到现有的系统中。
    - 技术支持: Vishay Semiconductors 提供全球范围内的技术支持,可以通过电子邮件联系区域的技术支持团队。

    常见问题与解决方案


    - 问题: 二极管在高温下失效。
    - 解决方案: 检查散热器的安装和冷却情况,确保散热器工作正常。

    - 问题: 浪涌电流过大导致过载。
    - 解决方案: 添加适当的保护电路,例如安装快速熔断器或断路器。

    总结和推荐


    Vishay Semiconductors 的 VS-40HF(R) 系列标准恢复二极管具有强大的电流处理能力和广泛的电压范围,适用于多种工业应用场景。其高可靠性和优异的热性能使其在市场上具有很高的竞争力。如果您的应用需要高功率密度和可靠的电流处理能力,强烈推荐使用这一系列的二极管。

VS-40HF120参数

参数
Ir - 反向电流 9mA
Vr-反向电压 1.2KV
反向恢复时间 -
正向浪涌电流 595A
配置 独立式
If - 正向电流 40A
长*宽*高 25.4mm*17.4mm*17.4mm
通用封装 DO-203AB,DO-5
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

VS-40HF120厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-40HF120数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-40HF120 VS-40HF120数据手册

VS-40HF120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.025 ¥ 34.0112
300+ $ 3.92 ¥ 33.124
1000+ $ 3.85 ¥ 32.5325
库存: 200
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 3401.12
直接购买
加入购物车
