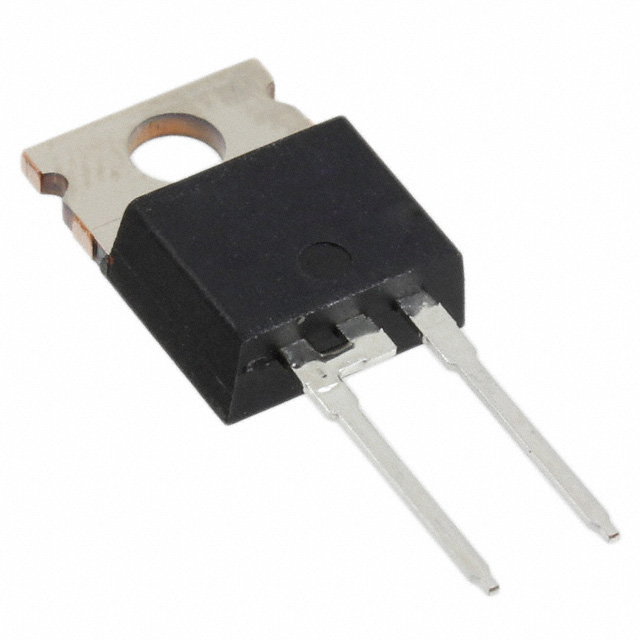

VS-HFA06TB120PBF

产品分类: 整流二极管/整流桥
产品描述: 1.2KV 80A 80ns 5μA 6A TO-220AC 通孔安装
供应商型号: LM-8657297
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VS-HFA06TB120PBF

VS-HFA06TB120PBF概述

    Vishay Semiconductors HEXFRED Ultrafast Soft Recovery Diode: Detailed Overview

    1. 产品简介


    Vishay Semiconductors 的 HEXFRED 系列包含型号为 VS-HFA06TB120PbF 和 VS-HFA06TB120-N3 的超快软恢复二极管。这些二极管具有卓越的性能,尤其适合用于高频率应用,如电源供应、转换系统(如逆变器)、电机驱动等。它们特别设计用于与 IGBT 和 MOSFET 配合使用。

    2. 技术参数


    - 基本额定值
    - 最大反向电压 (VR): 1200 V
    - 最大连续正向电流 (IF): 6 A
    - 最大单脉冲正向电流 (IFSM): 80 A
    - 最大重复正向电流 (IFRM): 24 A
    - 最大功率耗散 (PD):
    - 在 25°C 下: 62.5 W
    - 在 100°C 下: 25 W
    - 工作温度范围 (TJ, TStg): -55°C 至 +150°C
    - 电气特性
    - 反向恢复时间 (trr):
    - 在 25°C 下典型值为 26 ns
    - 在 125°C 下典型值为 87 ns
    - 峰值恢复电流 (IRRM):
    - 在 25°C 下典型值为 4.4 A
    - 在 125°C 下典型值为 5.0 A
    - 恢复电荷 (Qrr):
    - 在 25°C 下典型值为 116 nC
    - 在 125°C 下典型值为 233 nC
    - 串联电感 (LS): 典型值为 8.0 nH
    - 正向电压降 (VF): 在 6.0 A 时典型值为 3.0 V

    3. 产品特点和优势


    - 超快速和超软恢复: 极大地减少了切换损耗,提高了系统的整体效率。
    - 低 IRRM 和 Qrr: 减少了瞬态噪声和干扰,进一步提升了系统的稳定性。
    - 设计和认证: 符合 JESD47 规范,确保了高标准的可靠性。
    - 优越的组合特性: 组合了低噪音、低切换损耗和高可靠性,适用于高频率、高效率的应用。

    4. 应用案例和使用建议


    - 应用场景:
    - 电源供应和转换系统: 如逆变器,用于转换直流电到交流电。
    - 电机驱动: 控制电机的速度和方向。

    - 使用建议:
    - 确保正确的散热管理,特别是在高功率应用中,以避免过热。
    - 使用合适的 PCB 设计来降低寄生电感,提高整体性能。

    5. 兼容性和支持


    - 兼容性: 与 Vishay 其他电子元件高度兼容,可广泛应用于各种电路板设计。
    - 支持: Vishay 提供详尽的技术支持,确保客户在使用过程中能够获得必要的帮助。

    6. 常见问题与解决方案


    - 问题: 温度过高导致失效。
    - 解决方法: 确保良好的散热设计,可以使用散热片或热管等手段。
    - 问题: 反向恢复时间过长。
    - 解决方法: 检查电路布局是否合理,减少寄生电感。

    7. 总结和推荐


    综上所述,Vishay Semiconductors 的 HEXFRED 超快软恢复二极管凭借其出色的电气特性和广泛的适用性,非常适合用于需要高速和高效能的工业应用。强烈推荐给寻求高性能电子元件的设计者和工程师们。
    希望以上内容能够全面地展示这款超快软恢复二极管的技术优势及其应用前景。

VS-HFA06TB120PBF参数

参数
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 1.2KV
反向恢复时间 80ns
正向浪涌电流 80A
配置 -
10.66mm(Max)
4.82mm(Max)
9.02mm(Max)
通用封装 TO-220AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

VS-HFA06TB120PBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-HFA06TB120PBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 整流二极管/整流桥 VISHAY INTERTECHNOLOGY VS-HFA06TB120PBF VS-HFA06TB120PBF数据手册

VS-HFA06TB120PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
